钛造粉棒（又称增材造作造粉用钛脊合金棒材）是金属增材造作产业链最上游的主题原资料，其性质是经过精密熔炼、铸造及机加工后形成的特定规格钛合金棒料，专门作为等离子旋转电极雾化（PREP）、电极感应熔炼气雾化（EIGA）、等离子雾化（PA）等造粉工艺的电极或棒料原料。航空飞行器对钛造粉棒的要求极为严苛：不仅要求化学成分高度纯净、氧氮碳等间隙元素含量极低，还要求内部组织均匀致密、无冶金缺点，以确保最终造得的球形粉末具备高球形度、窄粒径散布、低空心粉率和优异的流动性，从而满足激光选区溶解（SLM）、电子束选区溶解（EBM）等高端3D打印工艺对粉末质量的刻薄要求。钛合金自身拥有密度低（约4.5 g/cm?）、比强度高、耐侵蚀性优异、耐高温及优良的生物相容性等个性，使其成为航空飞行器实现结构减沉、提升推沉比、耽搁服役寿命的首选资料。随着C919、ARJ21等国产商用飞机批产及新一代航空发起机研造加快，航空级钛造粉棒正迎来发作式增长，成为支持我国航空航天增材造作自主可控的战术性基础资料。
一、界说与根基概想
| 维度 | 具体注明 |
| 术语界说 | 3D打印钛造粉棒是指专用于增材造作造粉工艺迪胙脊合金棒材，作为自耗电极或感应熔炼原料，通过雾化技术转化为高球形度钛合金粉末 |
| 英文名称 | Titanium Alloy Bar/Rod for Additive Manufacturing Powder Production |
| 主题职能 | 作为PREP、EIGA、PA等雾化工艺的原料棒，经高温溶解/离心雾化后形成15–106 μm领域内的球形钛粉，供SLM、EBM、LMD等3D打印设备使用 |

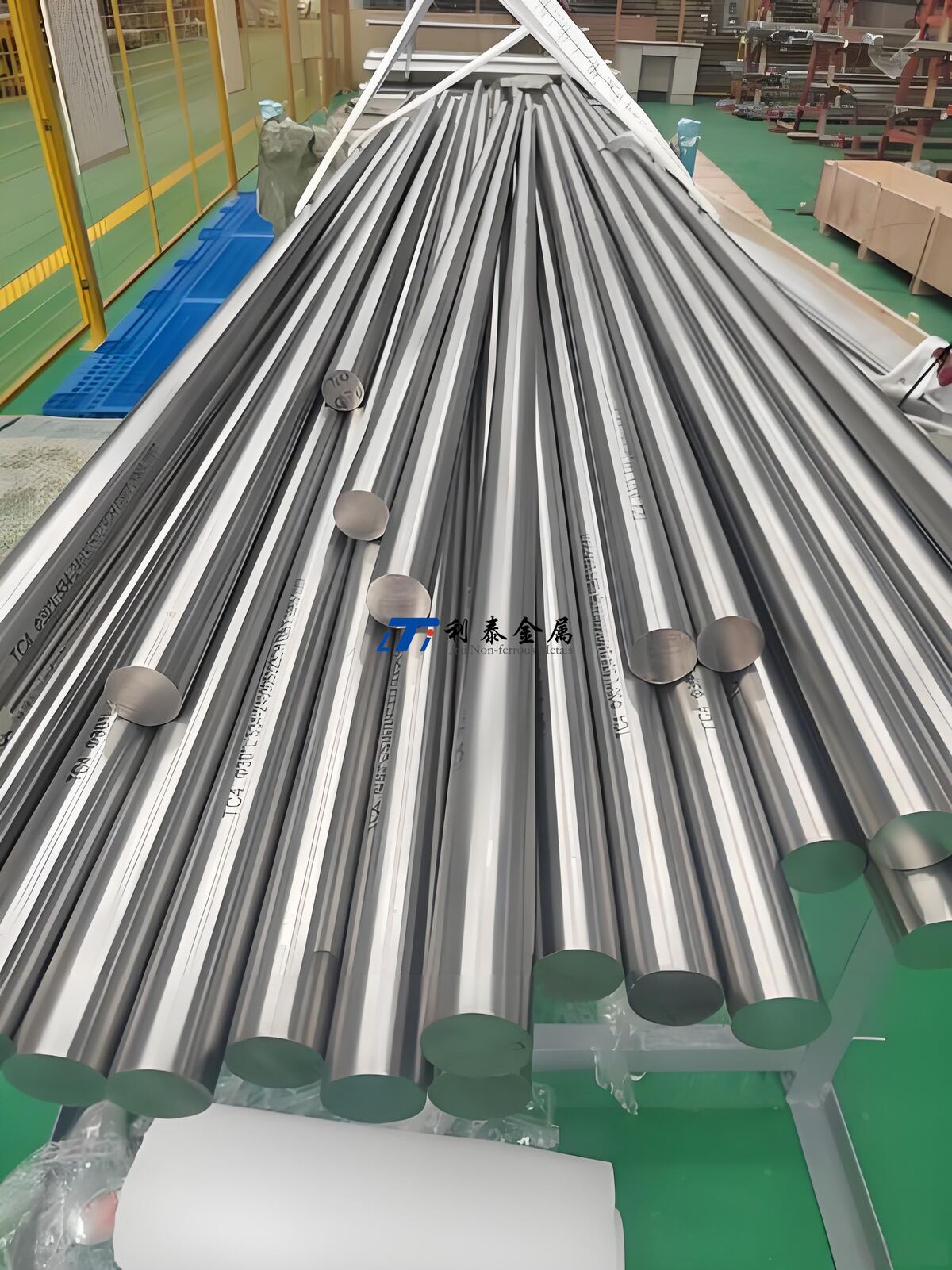

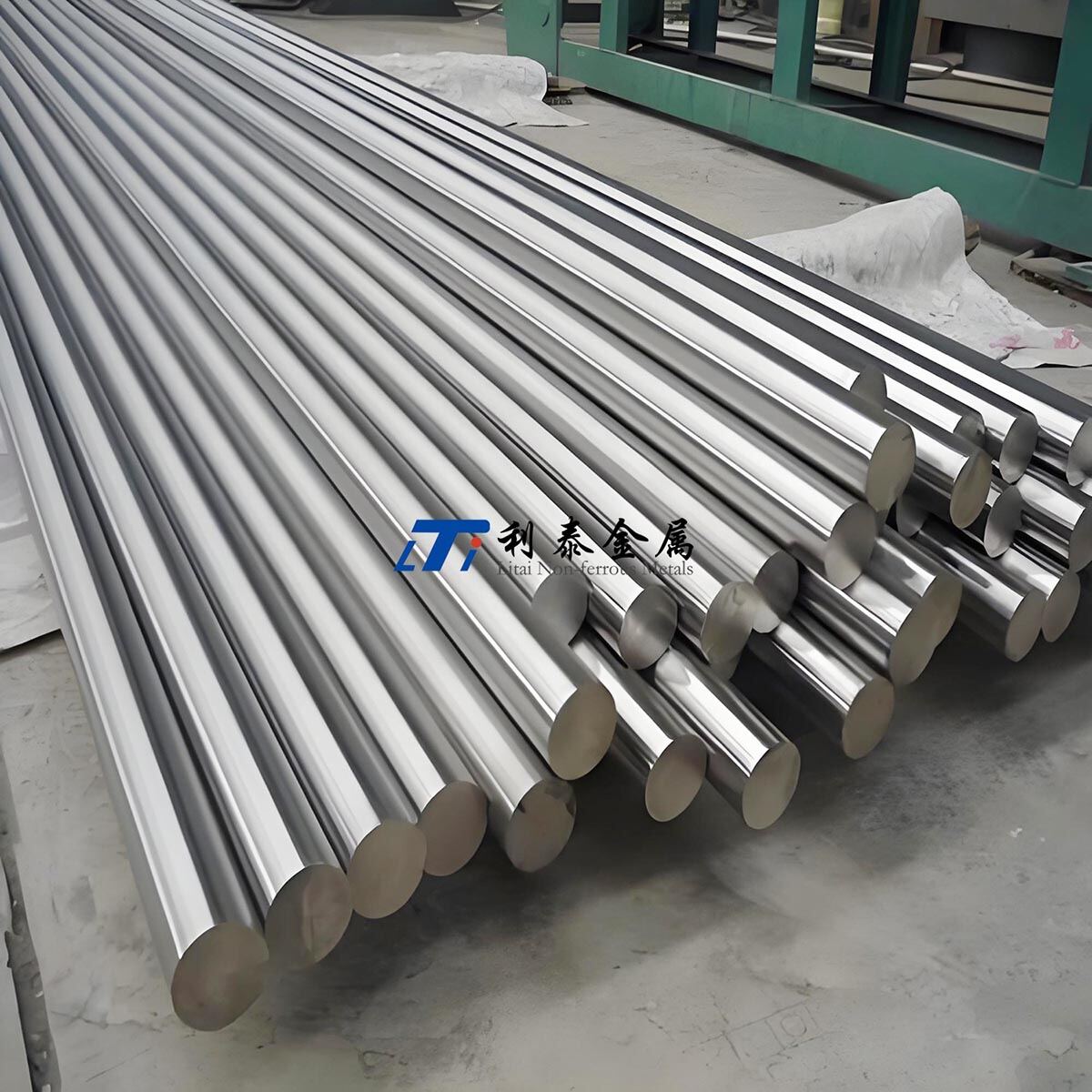

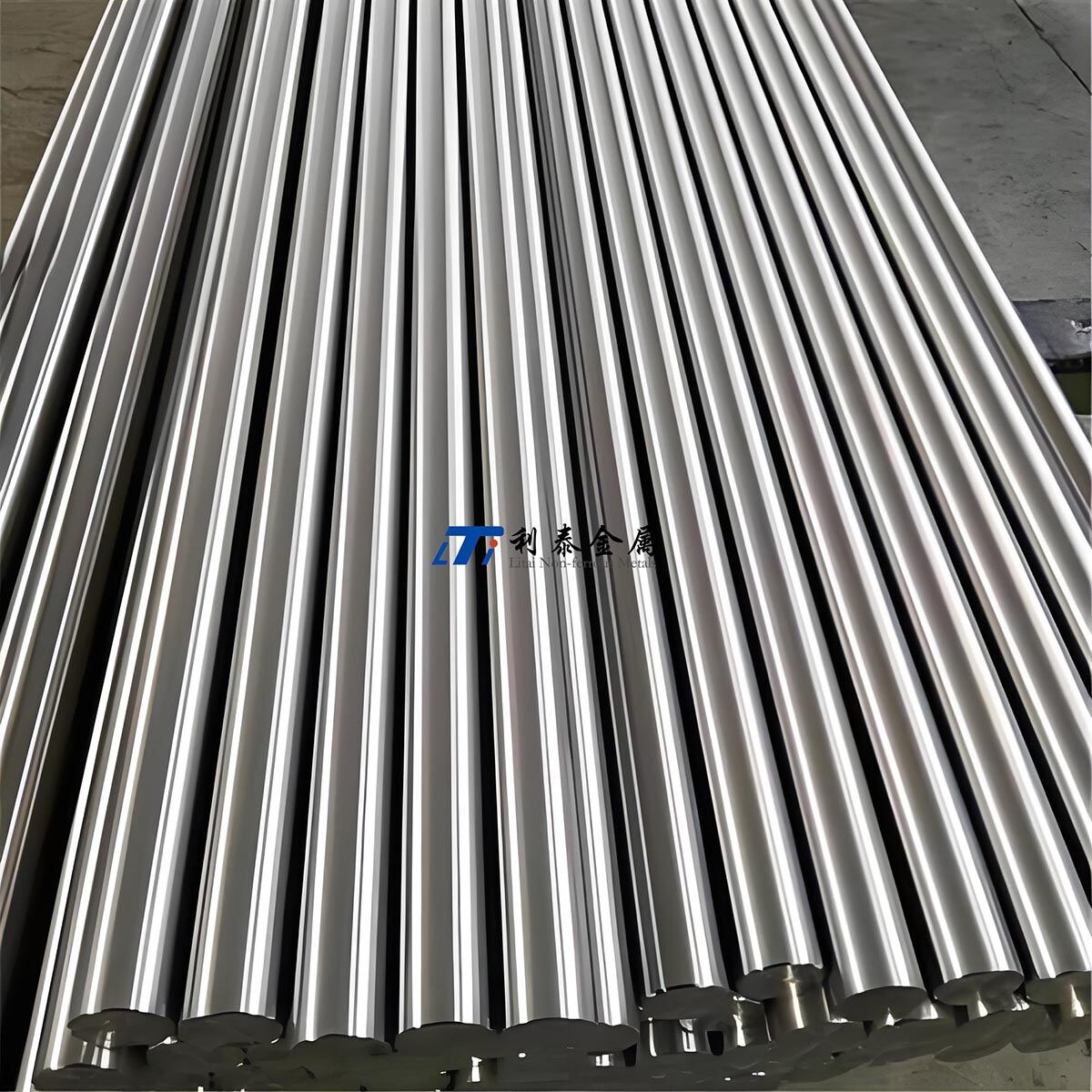

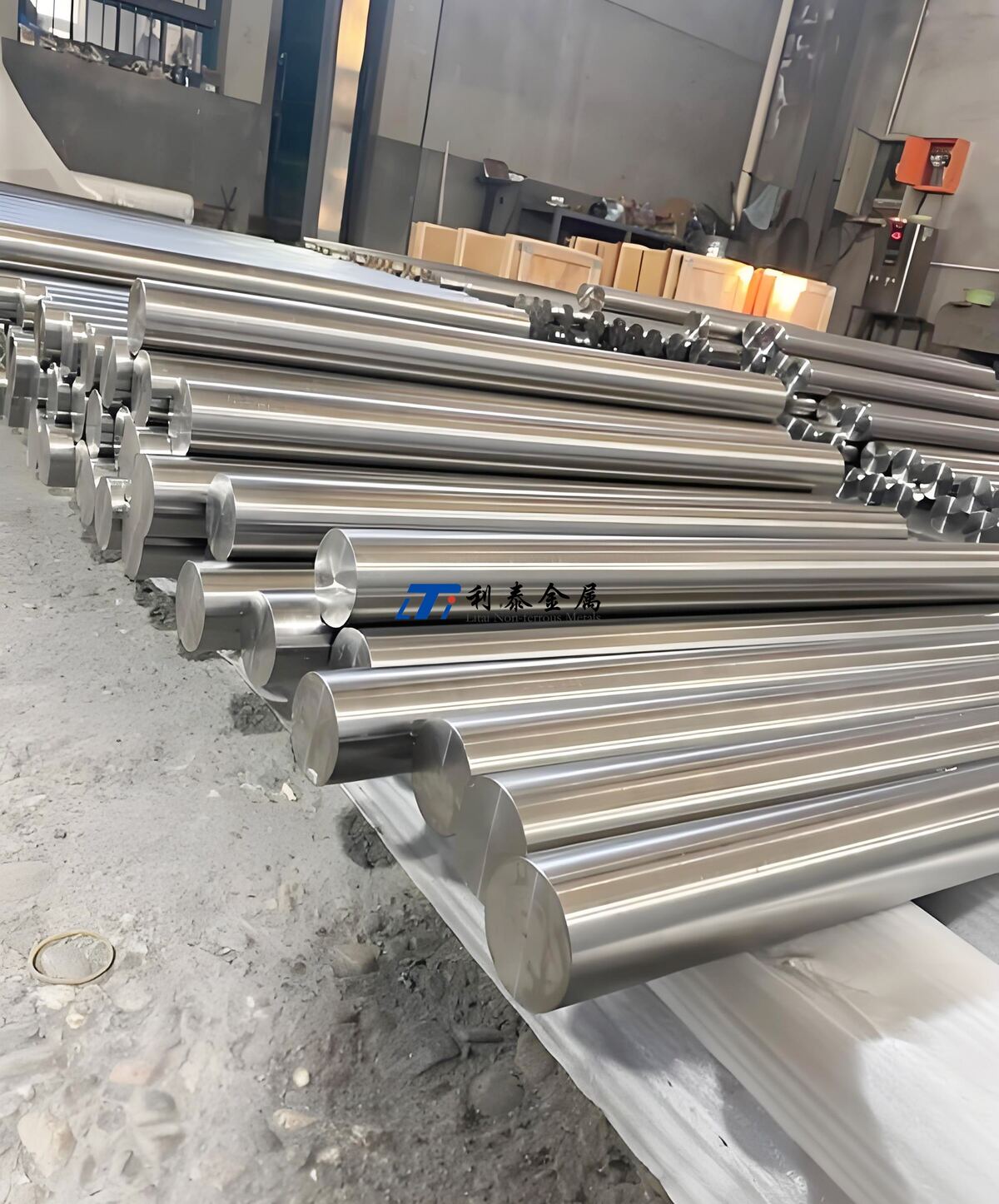

| 与通常钛棒区别 | ① 直径公差更严（±0.1 mm） ；② 表表光洁度要求更高（Ra≤3.2 μm） ；③ 内部质量要求超声波100%探伤 ；④ 氧氮氢等间隙元素节造极严 ；⑤ 需保障批次间高度一致性 |
| 产业链地位 | 位于增材造作产业链最上游：海绵钛→钛锭→钛棒（造粉棒）→球形粉末→3D打印零件→后处置→装机利用 |
| 适航关联性 | 粉末原资料是民机增材造作零件的最幼单元，其品质和批次不变性直接决定增材造作产品能否满足适航认证要求，是适航认证过程中不成或缺的一环 |
二、材质与商标
航空飞行器用3D打印钛造粉棒涵盖从工业纯钛到高商标钛合金的齐整系统，分歧商标对应分歧的承力等级与服役环境。
| 分类系统 | 典型商标 | 重要成分特点 | 航空利用 |
| α型钛合金 | TA1G、TA2G、TA7、TA7ELI、TA15、TA18、TA19、TA28 | 以α不变元素Al为主，组织不变，焊接性好，中温强杜着 | 机匣、导管、框架、蒙皮等中低温结构件 |
| α+β型钛合金 | TC4、TC4ELI、TC1、TC2、TC6、TC11、TC17、TC18、TC20、TC21 | 含Al+V（或Mo、Cr等），可通过热处置强化，综合机能优异 | 机身主承力结构件、发起机压气机盘/叶片、起落架部件 |
| 近β型/β型钛合金 | TB6（Ti-10V-2Fe-3Al） | 含大量β不变元素（V、Fe、Mo），淬透性好，强度高 | 超高强度起落架、大型整体框梁 |
| 高温钛合金 | Ti60、Ti65、Ti150、Ti31、Ti70、Ti75、Ti80、Ti7333、Ti1300 | 含Sn、Zr、Mo、Si等，蠕变抗力与热强性凸起 | 航空发起机高温热端部件、涡轮盘、点火室 |
| TiAl金属间化合物 | TiAl4822（Ti-48Al-2Cr-2Nb） | 密度更低（3.9 g/cm?），耐温可达750–900℃ | 低压涡轮叶片、涡轮支承结构 |
关键商标详解：
TC4（Ti-6Al-4V）：全球用量最大迪胙合金，占航空钛合金用量的50%以上。拥有优异的综合力学机能、工艺塑性和耐蚀性，是机身承力框、梁、接头及发起机电扇/压气机部件的主力资料。其ELI（Extra Low Interstitial）版本进一步降低氧、铁含量，提升断裂韧性和委顿机能，合用于关键承力件。
TA15（Ti-6.5Al-1Mo-1V-2Zr）：俄罗斯系统发展而来的近α型钛合金，中温强度、焊接性和工艺塑性优异，宽泛用于机身焊接框、梁及整体壁板。
TC17（Ti-5Al-2Sn-2Zr-4Mo-4Cr）：高强度近β型钛合金，强度可达1195 MPa以上，用于发起机高压压气机盘及轴类零件。
Ti60/Ti65：我国自主研造的高温钛合金，持久使用温度达600–650℃，用于新一代航空发起机高压压气机整体叶盘、机匣等热端部件。
三、机能特点与技术要求
3.1 物理与化学机能
| 机能指标 | 技术要求 | 注明 |
| 密度 | 4.43–4.51 g/cm?（TC4） | 仅为钢的57%，是实现航空结构轻量化的主题优势 |
| 熔点 | 1600–1670℃ | 因合金成分分歧而异，纯钛熔点1668℃ |
| 相变点（β转变温度） | 980–1050℃（TC4约995℃） | 决定热处置造杜纂热加工窗口 |
| 热导率 | 6.7–7.3 W/(m·K)（室温） | 较低，导致3D打印时扰爪力集中，需严格节造工艺参数 |
| 线膨胀系数 | 8.6×10??/℃（20–100℃） | 与复合伙料匹配性优良 |
| 弹性模量 | 110–120 GPa | 约为钢的一半，有利于降低结构刚度沉量 |
| 氧含量（O） | ≤0.13 wt%（航空级） ；≤0.08 wt%（ELI级） | 间隙元素，过高会显著降低塑性和韧性 |
| 氮含量（N） | ≤0.05 wt% | 形成脆性TiN相，必须严格节造 |
| 氢含量（H） | ≤0.015 wt% | 导致氢脆，航空级要求≤0.0125 wt% |
| 碳含量（C） | ≤0.08 wt% | 形成TiC，影响委顿机能 |
3.2 力学机能（以TC4造粉棒为例）
| 机能 | 室温要求 | 高温（400℃）要求 |
| 抗拉强度 Rm | ≥895 MPa | ≥620 MPa |
| 屈服强度 Rp0.2 | ≥825 MPa | ≥570 MPa |
| 断后伸长率 A | ≥10% | ≥12% |
| 断面收缩率 Z | ≥25% | ≥35% |
| 冲击韧性 aKU | ≥295 kJ/m? | — |
| 硬度 | HRC 32–36 | — |
3.3 造粉工艺适配机能
| 机能指标 | 要求 | 影响 |
| 棒材直径 | Φ30–Φ100 mm（常用Φ50、Φ70） | 直接影响PREP粉末粒径：直径越幼、转速越高，粉末越细 |
| 棒材长度 | 300–1000 mm | 决定单批造粉产量与设备装夹方式 |
| 直径公差 | ±0.1 mm | 保障高速旋转时的动平衡，预防振动导致粉末粒径不均 |
| 弯曲度 | ≤0.7 mm/m | 确保旋转不变性与等离子弧/感应加热均匀性 |
| 表表粗糙度 | Ra ≤3.2 μm | 削减表表氧化层和杂质带入，提高粉末纯净度 |
| 内部质量 | 100%超声波探伤，无同化、气孔、缩尾 | 内部缺点会在雾化过程中遗传至粉末，形成空心粉或卫星粉 |
四、执行尺度与规范系统
4.1 国度尺度
| 尺度编号 | 尺度名称 | 合用领域 |
| GB/T 38973-2020 | 《增材造作造粉用钛脊合金棒材》 | 专门针对3D打印造粉用钛棒的国度尺度，划定商标、状态、规格、尺寸误差、表观质量、化学成分、力学机能、检验规定等 |
| GB/T 2965-2007 | 《钛脊合金棒材》 | 通用钛棒尺度，部门造粉棒也参照执行 |
| GB/T 3620.1-2016 | 《钛脊合金商标和化学成分》 | 划定各商标化学成分领域 |
| GB/T 5193-2020 | 《钛脊合金加工产品超声波探伤步骤》 | 内部缺点检测凭据 |
4.2 航空行业尺度与适航规范
| 尺度/规范 | 颁布机构 | 主题要求 |
| AMS 4928 | SAE | 航空级Ti-6Al-4V棒材规范 |
| AMS 6931 | SAE | Ti-6Al-4V ELI棒材规范 |
| BMS 7-26 | 波音 | 波音公司钛合金资料规范 |
| MMPDS-11 | FAA | 金属资料机能设计手册，含钛合金委顿机能数据 |
| ASTM F2924 | ASTM | 增材造作Ti-6Al-4V粉末规范 |
| ASTM F3001 | ASTM | 增材造作Ti-6Al-4V ELI粉末规范 |
| HB 6167-1988 | 航空行业尺度 | 航空用钛合金棒材 |
4.3 质量检验项目系统
| 检验类别 | 具体项目 | 步骤尺度 |
| 化学成分 | Al、V、Sn、Zr、Mo、Fe、O、N、H、C及杂质 | GB/T 4698系劣注ICP-AES |
| 低倍组织 | 宏观晶粒度、偏析、缩孔、同化 | GB/T 5168 |
| 显微组织 | 等轴α+β组织、初生α相含量、β转变组织 | GB/T 13298 |
| 力学机能 | 室温/高温拉伸、冲击、硬度 | GB/T 228.1、GB/T 229 |
| 无损检测 | 超声波探伤（100%）、渗入检测 | GB/T 5193、GB/T 9443 |
| 尺寸精度 | 直径、长度、弯曲度、端面垂直度 | 通用量具/CMM |
| 表表质量 | 裂纹、折叠、氧化皮、划伤深度 | 目视+粗糙度仪 |
五、加工工艺与关键技术
5.1 整体加工工艺流程
海绵钛配料 → 真空自耗电弧熔炼（VAR，2–3次） → 开坯铸造 → 精锻/轧造 → 机加工（车削/磨削） → 去应力退火 → 超声波探伤 → 表表质量检验 → 化学成分复检 → 标识包装 → 制品入库
5.2 关键工艺环节详解
| 工艺环节 | 技术重点 | 质量节造指标 |
| 熔炼 | 选取真空自耗电弧炉（VAR）进行2–3次沉熔，或VAR+电子束冷床炉（EBCHM）结合熔炼 | 解除高/低密度同化，确保成吩旖均，节造氧增量 |
| 铸造 | 在β相区或α+β两相区进行多向铸造，节造变形量≥50%，终锻温度≥800℃ | 破碎铸态组织，获得均匀细晶等轴组织 |

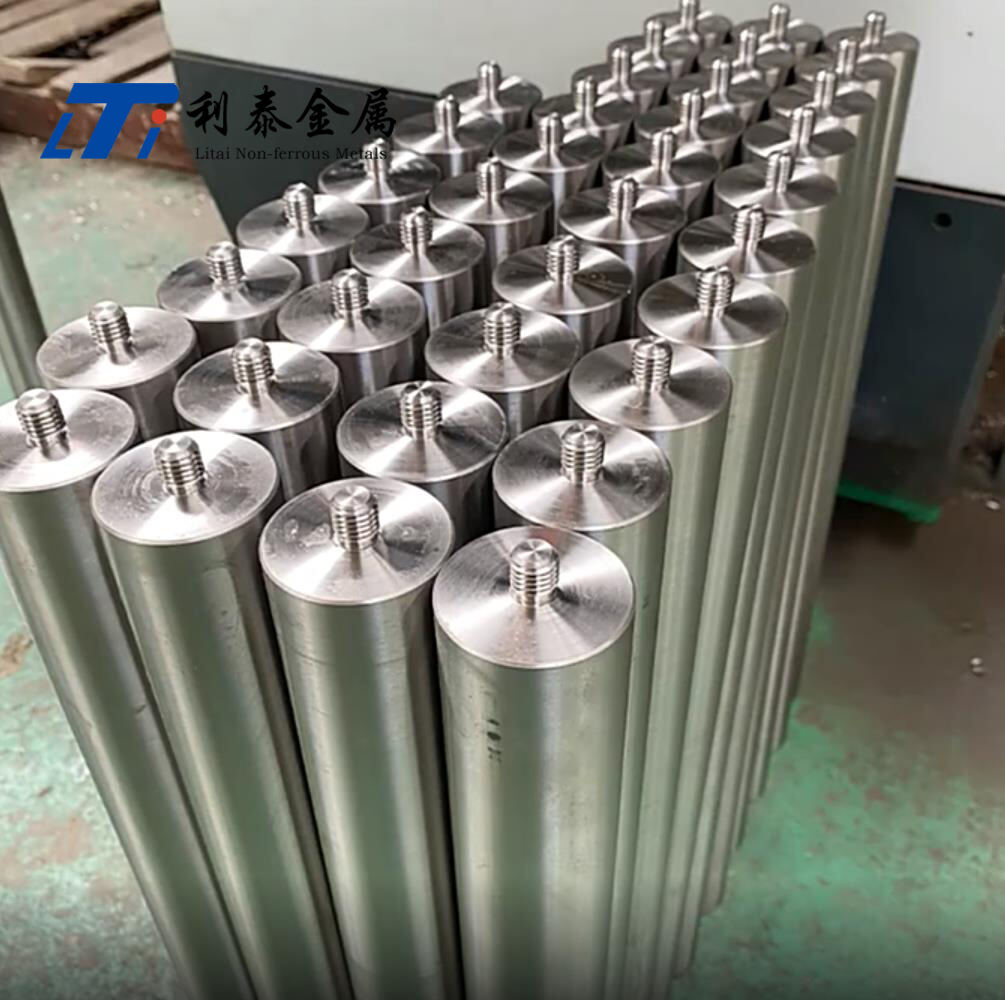

| 机加工 | 数控车床精车+无心磨削，一端加工成45°准（EIGA工艺用） | 直径公差±0.1 mm，Ra≤3.2 μm，准角度精确 |
| 热处置 | 去应力退火（M态）：650–750℃/1–2h/空冷 ；或双沉退火、固溶时效 | 解除残存应力，不变组织，保障后续造粉时热不变性 |
| 表表处置 | 酸洗去除氧化层，或机械打磨+超声洗濯去除油污 | 预防表表传染导致粉末氧增量 |
5.3 造粉棒专用关键技术
| 技术名称 | 技术内涵 | 利用价值 |
| 高纯净度熔炼技术 | 选取屡次VAR+EBCHM结合熔炼，节造O≤0.10%、N≤0.03% | 从源头保障粉末低间隙元素含量 |
| 超细晶棒材造备 | 通过控温控轧和动态再结晶，获得晶粒度≥10级的细晶棒材 | 细晶棒材在PREP雾化时更易形成细粉，提高细粉收得率 |
| 大规格棒材均质化技术 | 解决Φ70–100 mm大棒材心部与边部组织差距 | 满足大直径PREP设备对粗棒的需要，提高单批产量 |
| 低偏析成分节造 | 精确节造Al、V等易偏析元素，确保棒材头中尾成分误差≤0.3% | 保障粉末批次不变性，满足适航认证要求 |
| 表表无损检测技术 | 100%超声波探伤+涡流检测，检出≥Φ0.8 mm平底孔当量缺点 | 杜绝内部缺点遗传至粉末 |
六、造粉工艺流程与钛造粉棒的角色
钛造粉棒并非最终产品，而是高端球形钛粉出产的主题原料。其质量直接决定粉末的球形度、粒径散布、空心粉率和流动性。
6.1 重要造粉工艺对比
| 工艺名称 | 英文 | 原料状态 | 道理 | 粉末特点 | 与造粉棒关系 |
| 等离子旋转电极雾化 | PREP | Φ30–70 mm钛棒 | 棒材高速旋转（15000–30000 r/min），等离子弧溶解端面，离心力甩出液滴凝固成球 | 球形度≥95%，无空心粉，卫星粉极少，粒径散布窄，氧增量低 | 直接使用钛造粉棒作为自耗电极 |
| 电极感应熔炼气雾化 | EIGA | Φ50–70 mm钛棒 | 感应线圈无坩埚溶解棒材尖端，高速氩气雾化液流 | 球形度好，细粉收得率高，但存在空心粉、卫星粉风险 | 使用钛造粉棒作为感应电极 |
| 等离子雾化 | PA | Φ3 mm钛丝 | 等离子炬溶解钛丝，氩气冲量雾化 | 纯度高，球形度好，但原料为丝材而非棒材 | 不直接使用棒材 |
| 射频等离子球化 | PS | 不规定钛粉 | 射频等离子体溶解粉末表表，表表张力球化 | 用于将氢化脱氢粉球化，原料非棒材 | 不直接使用棒材 |
6.2 PREP工艺中造粉棒的关键作用（最主流航空级工艺）
PREP法是当前出产高机能航空级钛合金粉末的重要步骤 ，其工艺流程与造粉棒的关联如下：
钛造粉棒（Φ50 mm×500 mm）→ 表表打磨洗濯 → 装夹于旋转轴 → 抽真空+充高纯氩（99.99%）→ 启动旋转（20000–28000 r/min）→ 等离子弧加热端面溶解 → 离心力甩出熔滴 → 熔滴表表张力球化 → 飞行中凝固 → 旋风分离收粉 → 筛分（15–53 μm用于SLM ；45–106 μm用于EBM）
造粉棒参数对粉末质量的影响：
| 造粉棒参数 | 影响机造 | 优化方向 |
| 棒材直径 | 直径越幼，一样转速下离心力越幼，熔滴粒径越幼 | 造备SLM用细粉（15–53 μm）需选取Φ30–50 mm细棒 |
| 旋转速度 | 转速越高，离心力越大，熔滴越细 | 超高速PREP（SS-PREP）可达30000 r/min以上，细粉收得率显著提升 |
| 等离子弧电流 | 电流决定溶解速度和熔池温度 | 需与转速匹配，预防过热导致球化不良或欠热导致未齐全溶解 |
| 棒材成吩旖均性 | 成吩飓析导致粉末成分颠簸 | 要求棒材头中尾成分误差≤0.3% |
| 棒材内部缺点 | 气孔、同化在雾化过程中可能形成空心粉或异质形核 | 要求100%超声波探伤合格 |
七、具体利用领域详解
7.1 机身主承力结构件
| 利用维度 | 具体注明 |
| 典型零件 | 中央翼盒整体框梁、机身隔框、起落架舱门加强框、翼身对接接头、发起机悬挂支座 |
| 资料商标 | TC4、TC4ELI、TC21、TA15 |
| 3D打印优势 | ① 实现拓扑优化后的复杂镂空结构，减沉30–50% ；② 将数十个零件整合为整体构件，削减衔接孔和紧固件 ；③ 解决钛合金大型锻件"买飞机难"的瓶颈 |
| 适航挑战 | 主承力结构件需通过危险容限评定，3D打印件的委顿裂纹扩大速度、断裂韧性需达到锻件水平，目前需共同热等静压（HIP）+热处置+表表喷丸强化 |
| 典型案列 | 空客A350机翼支架、波音787发起机舱门铰链、C919前机身整体框梁试验件 |
| 造粉棒要求 | TC4 ELI级别，O≤0.10%，N≤0.03%，100%超声波探伤，确保粉末批次一致性满足适航追忆要求 |
7.2 航空发起机中高温热端部件
| 利用维度 | 具体注明 |
| 典型零件 | 高压压气机整体叶盘、涡轮机匣、点火室火焰筒、加力点火室不变器、涡轮导向器 |
| 资料商标 | TC11、TC17、Ti60、Ti65、Ti150、TiAl4822（TiAl金属间化合物） |
| 服役环境 | 温度领域400–750℃（钛合金）/750–900℃（TiAl），接受高压、高转速、热委顿、氧化侵蚀 |
| 3D打印优势 | ① 整体叶盘实现叶片与盘一体化，解除榫槽连策应力集中 ；② 内部冷却通路可设计为复杂随形流路，提升冷却效能 ；③ TiAl资料难加工，3D打印是解决其成型难题的关键蹊径 |
| 技术难点 | 高温钛合金对间隙元素极端敏感，造粉棒氧含量需≤0.08% ；TiAl粉末活性高，造粉过程需严格防氧化 ；3D打印件需解决各向异性问题 |
| 造粉棒要求 | 高温钛合金造粉棒需选取VAR+EBCHM结合熔炼，节造O≤0.08%、N≤0.02% ；TiAl造粉棒需精确节造Al含量误差≤0.5% |
7.3 起落架全套超高载荷部件
| 利用维度 | 具体注明 |
| 典型零件 | 主起落架表筒、活塞杆、扭力臂、侧撑杆、锁作动筒支座、刹车扭力盘 |
| 资料商标 | TC4、TC18、TB6（Ti-10V-2Fe-3Al） |
| 服役环境 | 接受飞机最大腾飞沉量（数十吨至数百吨）的冲击载荷、交变委顿载荷、侧向旋转载荷，要求抗拉强度≥1100 MPa，委顿寿命≥10?次循环 |
| 3D打印优势 | ① 大型整体起落架锻件毛坯利用率仅15–25%，3D打印可提升至60%以上 ；② 可实现变截面、变壁厚优化设计，进一步减沉 ；③ 缩短大型锻件研造周期（从2年缩短至3–6个月） |
| 技术难点 | 超高载荷部件对内部缺点零容忍，需通过HIP处置解除微孔洞 ；表表粗糙度需降至Ra≤3.2 μm以降低委顿裂纹萌生风险 ；需成立齐全的委顿机能数据库 |
| 造粉棒要求 | 超高强度钛合金造粉棒，需保障β转变温度精确节造（±10℃），确保热处置造度精准 ；内部超声波探伤尺度需高于通常航空件1–2个等级 |
7.4 机载轻量化光电/液压职能壳体
| 利用维度 | 具体注明 |
| 典型零件 | 光电吊舱壳体、惯性导航仪壳体、液压阀体、伺服作动器壳体、燃油泵壳体、传感器支架 |
| 资料商标 | TC4、TA15、TC2 |
| 服役环境 | 要求电磁屏蔽、抗振、耐液压油/燃油侵蚀、耐温度冲击（-55℃至+150℃） |
| 3D打印优势 | ① 壳体内部可设计为晶格夹层结构，减沉40%以上同时维持刚度 ；② 集成散热翅片、流路、装置支座于一体，削减装配工序 ；③ 可实现复杂曲面表形，提升气动/光学机能 |
| 技术难点 | 薄壁壳体（壁厚1–3 mm）打印易变形，需优化支持战术 ；内部流路表表粗糙杜装响流体阻力，需后处置抛光 ；密封面精度要求高（平面度≤0.02 mm） |
| 造粉棒要求 | 对强度要求相对宽松，但对表表质量要求高，需选用细粉（15–45 μm）以保障薄壁成型精度 ；造粉棒需保障批次不变性，预防粉末流动性颠簸导致铺粉不均 |
八、与其他领域用钛造粉棒的对比分析
对比 维度 | 航空飞行器 | 航天设备 | 军工刀兵设备 | 海洋船舶/深海油气/极地沉载 | 生物医疗植入与高端手术器械 | 高端能源/特种交通/化工耐侵蚀 |
| 主题商标 | TC4/ELI、TC11、TA15、Ti60、TiAl | TC4、TA15、Ti-5Al-2.5Sn、Ti-6Al-4V | TC4、TC21、TB6、Ti-6Al-4V | Ti-6Al-4V ELI、Ti-3Al-2.5V、Ti-0.3Mo-0.8Ni | Ti-6Al-4V ELI（Grade 23）、CP-Ti（Grade 1/2）、Ti-13Nb-13Zr | TA2、TA9（Ti-0.2Pd）、TA10（Ti-0.3Mo-0.8Ni）、Ti-6Al-4V |
| 氧含量要求 | ≤0.10%（通例）/≤0.08%（ELI） | ≤0.12% | ≤0.13% | ≤0.13% | ≤0.08%（ELI级）/≤0.18%（纯钛） | ≤0.15%–0.25% |
| 氮含量要求 | ≤0.03%–0.05% | ≤0.05% | ≤0.05% | ≤0.03%–0.05% | ≤0.03%–0.05% | ≤0.03%–0.05% |
| 纯净度等级 | 最高（航空级） | 高（航天级） | 高（军工级） | 中高 | 极高（植入级） | 中 |
| 力学机能侧沉 | 高比强、委顿机能、断裂韧性、高温蠕变 | 凹凸温韧性、抗辐照、真空相容性 | 抗穿甲、高硬度、抗冲击 | 耐海水侵蚀、抗氢脆、低温韧性 | 低弹性模量、高生物相容性、耐体液侵蚀 | 耐酸碱侵蚀、抗应力侵蚀开裂 |
| 无损检测 | 100%超声波探伤+渗入检测 | 100%超声波探伤 | 100%超声波探伤 | 超声波抽检 | 100%超声波+表表缺点检测 | 超声波抽检 |
| 批次追忆 | 全性命周期追忆（适航要求） | 工作级追忆 | 批次追忆 | 批次追忆 | 个别追忆（UDI） | 批次追忆 |
| 典型零件 | 机身框梁、发起机叶盘、起落架 | 火箭发起机壳体、卫星支架、燃料贮箱 | 装船面、导弹壳体、炮管 | 深潜器耐压壳体、采油树、破冰船轴系 | 人为关节、脊柱融合器、颅骨建复网、手术钳 | 核反映堆换热器、化工反映釜、磁悬浮列车部件 |
| 造粉棒直径 | Φ30–100 mm（PREP为主） | Φ50–100 mm | Φ30–70 mm | Φ50–100 mm | Φ30–50 mm | Φ50–100 mm |
| 粉末粒径 | 15–53 μm（SLM）/45–106 μm（EBM） | 45–150 μm（LMD为主） | 15–53 μm/45–106 μm | 45–150 μm | 15–45 μm（精密结构） | 45–150 μm |
| 尺度系统 | AMS/ASTM/GB航空尺度 | QJ航天尺度 | GJB国军标 | GB/船级社规范 | ASTM F67/F136/ISO 5832 | ASTM B265/GB/T 3621 |
| 成本敏感度 | 中（机能优先） | 中高（靠得住性优先） | 中（机能优先） | 中（寿命优先） | 高（需节造医疗成本） | 高（需节造设备成本） |
| 造粉棒特殊要求 | 低间隙元素、高委顿机能、批次一致性 | 超低温韧性、抗辐照组织不变性 | 抗弹机能、高硬度 | 耐海水侵蚀、抗生物附着 | 无细胞毒性、低模量、表表活性 | 耐蚀性、抗应力侵蚀 |
关键差距总结：
航空 vs 航天：航天设备更关注极端温度（液氢-253℃至再入高温）和抗辐照机能，造粉棒需保障超低温冲击韧性 ；航空则更关注委顿机能和高温蠕变。
航空 vs 医疗：医疗级造粉棒对生物相容性要求极高，需通过细胞毒性、致敏、植入试验 ；且需满足FDA/CE的个别追忆要求（UDI），而航空是批次追忆。
航空 vs 海洋：海洋设备用钛造粉棒需出格关注耐海水侵蚀和抗生物附着，通常选用含Pd或Mo的耐蚀合金（TA9、TA10），对强度要求相对宽松。
航空 vs 化工：化工用钛造粉棒以工业纯钛和耐蚀合金为主，对力学机能要求较低，但对耐酸碱、抗应力侵蚀要求高，成本敏感度更高。
九、未来发展新领域与方向
| 发展方向 | 技术内涵 | 战术价值 |
| 超高温钛合金造粉棒（Ti-Al-Sn-Zr-Mo-Si-Nb系） | 开发持久使用温度达650–750℃的新一代高温钛合金，如Ti65、Ti750、Ti1300等，突破现有钛合金600℃温度天花板 | 支持下一代高推沉比航空发起机（推沉比≥15）研造，代替部门镍基高温合金，减沉30%以上 |
| TiAl金属间化合物造粉棒产业化 | TiAl（γ-TiAl）密度仅为镍基高温合金的50%，耐温可达900℃，用于低压涡轮叶片 | 实现航空发起机低压涡轮叶片"以钛代镍"，单台发起机减沉数十公斤，燃油效能提升5–8% |
| 高熵钛合金造粉棒 | 基于Ti-Al-V-Cr-Fe-Mo等多主元设计，突破传统钛合金机能极限，实现强度-韧性-耐蚀性的协同提升 | 为下一代空天飞行器提供"按需定造"的资料解决规划 |
| 纳米复合强化钛造粉棒 | 在钛合金基体中引入TiB、TiC、Y?O?等纳米加强相，通过粉末冶金+3D打印实现纳米技散强化 | 抗拉强度突破1500 MPa，同时维持塑性≥8%，用于超高强度起落架和兵器挂架 |
| 智能钛合金造粉棒（4D打。 | 在造粉棒成分设计中引入状态影象效应（如Ti-Ni基）或自建复微胶囊，实现构件在热/力/磁刺激下的自适应变形 | 用于可变几何进气路、自适应机翼、智能蒙皮，开启"资料即结构"新时期 |
| 绿色短流程造粉棒造备 | 开发冷床电子束熔炼直接成型造粉棒、陆续铸造+在线轧造技术，缩短流程50%以上 | 降低能耗和成本，提升钛合金增材造作的经济性，推动其在民用航空的大规模利用 |
| 太空在轨造粉与3D打印 | 利用微沉力环境造备无偏析、高球形度钛粉，直接在空间站/月球基地打印航天器备件 | 突破地面沉力对雾化液滴球化的限度，实现太空造作自主保险 |
| 数字孪生驱动的造粉棒质量预测 | 成立从熔炼、铸造到造粉的全流程数字孪生模型，实时预测粉末质量，实现"零缺点"造作 | 满足适航认证对过程节造的要求，缩短新资料认证周期50%以上 |
十、选购步骤与供给商评估
10.1 选购主题指标系统
| 评估维度 | 关键指标 | 合格尺度 | 检测步骤 |
| 资质认证 | 航空质量系统 | AS9100、NADCAP热处置/无损检测认证 | 第三方审核 |
| 适航认可 | 获得FAA/EASA/CAAC资料设计核准 | 官方目录查问 | |
| 化学成分 | 主元素 | Al、V、Sn、Zr、Mo等切合商标尺度 | ICP-AES |
| 间隙元素 | O≤0.10%、N≤0.05%、H≤0.015%、C≤0.08% | 惰气熔融红表/热导法 | |
| 杂质元素 | Fe≤0.30%、Si≤0.15% | ICP-AES | |
| 力学机能 | 室温拉伸 | Rm≥895 MPa、Rp0.2≥825 MPa、A≥10% | GB/T 228.1 |
| 高温拉伸（400℃） | Rm≥620 MPa、A≥12% | GB/T 228.2 | |
| 冲击韧性 | aKU≥295 kJ/m? | GB/T 229 | |
| 内部质量 | 超声波探伤 | 无≥Φ0.8 mm平底孔当量缺点 | GB/T 5193 |
| 低倍组织 | 无缩孔、同化、偏析 | GB/T 5168 | |
| 尺寸精度 | 直径公差 | ±0.1 mm | 千分尺 |
| 弯曲度 | ≤0.7 mm/m | 平台+塞尺 | |
| 表表粗糙度 | Ra≤3.2 μm | 粗糙度仪 | |
| 批次一致性 | 头中尾成分差 | ≤0.3%（主元素） | 多点取样 |
| 批次间机能颠簸 | 强度颠簸≤5% | 统计过程节造（SPC） | |
| 追忆性 | 熔炼炉号 | 可追忆至海绵钛批次 | 质量证明书 |
| 加工经验 | 齐全纪录熔炼、铸造、热处置参数 | 造作纪录 |
10.2 供给商评估矩阵
| 评估项 | 权沉 | 评估重点 |
| 技术能力 | 25% | 是否具备VAR+EBCHM结合熔炼能力 ；是否把握大规格（Φ70–100 mm）棒材均质化技术 ；是否具备航空级检测能力（低倍、高倍、超声波、力学机能全项） |
| 质量系统 | 20% | 是否通过AS9100D认证 ；是否具备NADCAP热处置/无损检测认证 ；是否成立航空级批次追忆系统 |
| 产能与交付 | 15% | 年产能是否满足项目需要（航空级钛造粉棒目前国内年产能约数百吨） ；交付周期（通常3–6个月） |
| 价值竞争力 | 15% | 航空级TC4造粉棒价值约为通常钛棒的2–3倍（约300–600元/kg） ；需综合思考制品率 |
| 适航经验 | 15% | 是否已有航空发起机/机身零件装机利用案例 ；是否通过主机厂（商飞、商发、中航工业）二方审核 |
| 研发支持 | 10% | 是否具备新资料（如TiAl、高温钛合金）研造能力 ；是否可提供造粉工艺技术支持 |
10.3 国内重要供给商参考
| 供给商类型 | 代表企业 | 主题优势 |
| 航空航天钛材龙头 | 宝钛股份、西部资料 | 占有齐全航空钛材产业链，具备VAR+EBCHM熔炼能力，产品覆盖TC4、TA15、TC11、Ti60等全商标 |
| 专业造粉棒供给商 | 宝鸡Betway必威金属 | 专一3D打印造粉棒细分领域，规格齐全（Φ30–100 mm），执行GB/T 38973-2020尺度 |
| 增材造作一体化企业 | 西安欧中资料、中航迈特、钢研高纳 | 从造粉棒到球形粉末到3D打印零件的全链条能力，可提供粉末+工艺+零件整体解决规划 |
| 国际供给商 | Carpenter（美国）、Osaka Titanium（日本）、H?gan?s（瑞典） | 国际航空级钛粉龙头，具备FAA/EASA认证经验，产品覆盖Ti-6Al-4V ELI、CP-Ti等 |
10.4 选购流程建议
步骤1：明确利用场景与资料商标（机身承力？发起机热端？起落架？）
↓
步骤2：确定造粉工艺类型（PREP需棒材/EIGA需棒材/PA需丝材）
↓
步骤3：假造技术规范书（化学成分、力学机能、尺寸、检测尺度）
↓
步骤4：供给商资质预审（AS9100、NADCAP、适航认证、装机案例）
↓
步骤5：幼样试造与粉末验证（评估粉末球形度、流动性、打印件机能）
↓
步骤6：批次不变性验证（至少3批次，统计过程能力指数Cpk≥1.33）
↓
步骤7：签定质量和谈，成立批次追忆机造，纳入合格供给商名录
结语
航空飞行器用3D打印钛造粉棒是衔接高端钛合金熔炼技术与增材造作利用的桥梁，其质量直接决定航空零件能否通过严苛的适航认证。随着我国C919批产、CR929研造、新一代涡扇发起机攻关的推动，对航空级钛造粉棒的需要将从"幼批量、多种类"向"大规模、高不变"转变。未来，超高温钛合金、TiAl金属间化合物、高熵钛合金等新资料系统的造粉棒研造，以及绿色短流程、数字孪生、太空造作等新技术的融合，将推动钛造粉棒从"追随仿造"迈向"自主创新"，为我国航空航天事业的自主可控提供坚实的资料基础。
|
|
|
|
|
 |
Betway必威
地址：宝鸡市宝钛路中段高架桥下东南侧
电话：0917-3388692
手机：13809174611 ，15191732211 ，15829405144
