锆合金酸洗循环系统过滤-温控-冲刷三位一体刷新:磁力泵靠得住运行解决规划

颁布功夫:    浏览次数:

引言

锆合金酸洗过程中会产生大量的结晶 ,结晶堆集后形成的白色结晶物极度僵硬 ,经;嵩斐伤嵯幢没得芊獾拿芊饷姘芑 ,大幅降低酸泵寿命 ,同时酸洗系统因大量结晶物会造成管路梗塞或酸槽算帐难题等问题,严沉影响酸洗设备的正常运行。本文提出一种新酸洗循环系统来解决该问题。

1、锆合金酸洗循环系统

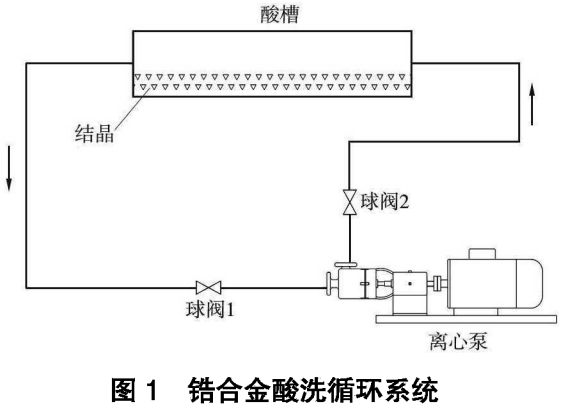

传统酸洗循环系统是利用一台酸泵将酸液从酸槽的一侧抽出后 ,再从另一侧注入 ,在整个酸洗过程中 ,通过酸泵的一向运行 ,实现酸槽内的酸液持续循环流动。无论是酸液的温度还是离子浓度 ,城市由于酸液循环流动而达到均匀混合 ,以提高酸洗制品的酸洗质量。锆合金酸洗设备建设传统酸洗循环系统 ,酸泵通常选用耐侵蚀离心泵 ,系统组成如图1所示。


2、问题分析

酸洗循环系统中循环酸泵在整个酸洗过程中一向处于运行状态 ,和加酸泵、倒酸泵等相比 ,循环酸泵持续作业功夫要长好多。锆合金酸洗循环系统在现实使用过程中 ,存在的最大问题是酸泵寿命低 ,均匀寿命仅3个月。通过钻研分析 ,酸泵败坏的最重要原因是机械密封败坏导致漏酸 ,如未实时发现 ,很快就会造成整个泵体侵蚀败坏。在出产现场 ,为了预防酸泵在运行过程中产生酸液泄漏后酸液飞溅伤人 ,酸泵周围装置有围挡; ,或是酸泵自身就装置在行走踏步台下方等荫蔽处 ,使得酸泵机械密封产生泄漏后很难在第一功夫被发现 ,经;嵩斐烧霰锰迩质窗芑。酸泵价值较贵 ,频仍败坏更换 ,造成出产成本大幅增长。

锆合金酸洗过程中 ,当酸液鼓和后就会在酸液中产生结晶 ,这些结晶堆集后形成的白色结晶物极度僵硬 ,并且会粘接在酸洗循环系统中的各个地位 ,尤其是在酸泵终场使用后 ,酸液温度降落 ,机械密封处残留的酸液就会析出结晶物 ,或是在机械密封处已经同化告终晶 ,再次启动酸泵使用时 ,僵硬的白色结晶物会划伤机械密封的密封表表 ,造成机械密封处漏酸。同时 ,这些结晶物逐步堆集到肯定水平后会造成管路梗塞 ,结晶物覆盖槽底 ,一个月堆集5~10mm厚的结晶物 ,这些结晶物若不实时处置 ,酸洗时结晶物会划伤酸洗坯料表表 ,同时也会减幼酸槽容积 ,影响酸槽底部装置的如鼓泡装置的使用。算帐这些结晶物 ,根基只能依附人为大力敲砸、根除 ,算帐过程极度难题 ,工作量大、劳动强度高。而酸液循环管路内积攒的结晶物更难算帐 ,持久堆集后结晶物越来越多 ,时时导致管路梗塞变形、漏酸 ,造成酸洗设备故障率极度高 ,严沉影响设备正常使用。

3、系统改进

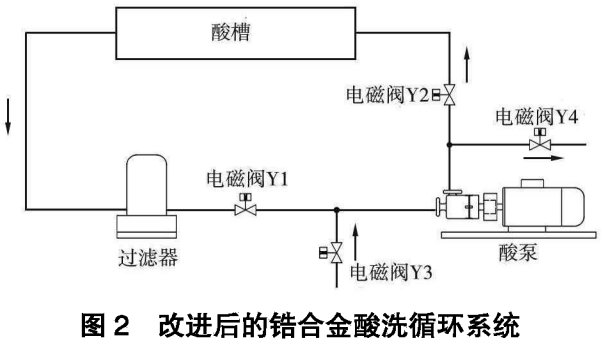

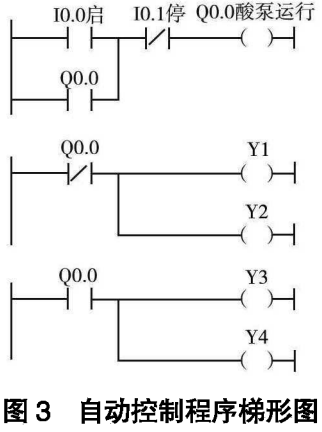

针对锆合金酸液循环系统存在的问题 ,提出一种解决规划:循环酸泵增长自冲刷职能 ,即酸泵的进出酸液管路上并联一套自冲刷管路 ,酸泵使用实现后 ,关关酸泵进出口阀门 ,打开自冲刷管路 ,利用纯水对酸泵内部蕴含机械密封处的酸液进行冲刷 ,预防酸液在酸泵内结晶 ,同时也削减酸泵长功夫储酸对泵体的侵蚀 ,大幅提高酸泵的使用寿命(图2)。在现场现实使用过程中 ,经;岢鱿炙岜檬褂猛旰笪茨苁凳背逅⒌奈侍 ,因而增长电磁阀来包办手阀 ,增长自动节造职能 ,即当酸泵; ,电磁阀Y1、Y2失电 ,电磁阀Y3、Y4得电 ,纯水通过电磁阀Y3进入酸泵 ,从Y4电磁阀排出 ,实现酸泵;笞远迪炙岜贸逅⒅澳 ,自动节造法式梯形图见图3。改进后的锆合金酸液循环系统投用已经超过2年 ,期间未出现任何以障 ,酸泵的使用寿命提高了近10倍。



同时 ,针对锆合金酸液易结晶 ,且结晶物造成管路梗塞、槽底覆盖问题 ,既然无法阻止锆合金酸洗过程中结晶物的产生 ,所以解决思路为酸液循环系统增长酸液过滤装置来过滤结晶物 ,以削减酸洗系统中的结晶物粘接。凭据锆合金酸洗所使用的酸液(HON3、HF),调研选用化学耐酸过滤器,滤芯选用的是耐侵蚀的丙纶纱线缠绕式滤芯。为保障过滤器安全使用 ,每个过滤器装置一块用于检测过滤器内酸液压力的压力表 ,当压力表的压力值>1.5 MPa时 ,则提醒必须实时更换滤芯后方可使用。为了确定相宜的滤芯过滤精度 ,现场对3个酸槽别离投入使用分歧过滤精度的滤芯 ,通过尝试对比确定最适合的滤芯过滤精度 ,尝试纪录见表1。


表1 滤芯过滤精度尝试纪录

过滤器 编号滤芯过滤 精度/μm酸槽底部结晶情况使用时长(过滤器压力 达到1.5 MPa时)/d
1#50槽底结晶物削减,仍有 一层约3mm厚的白色 结晶物98
2#30槽底结晶物削减显著, 险些没有白色结晶物65
3#20槽底结晶物削减极度 显著,没有白色结晶物26

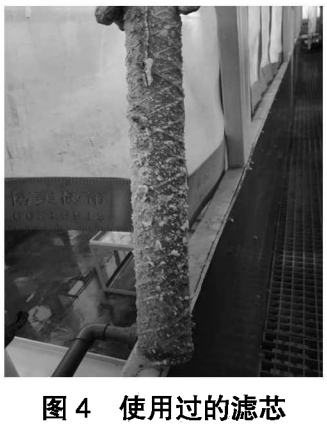

凭据尝试了局得出 ,选取过滤精度为50μm的滤芯时 ,过滤成效相对较差 ,但其更换周期长。选取过滤精度为20μm的滤芯时 ,过滤成效极度显著 ,但其更换周期短 ,并且由于精度越高其单价也越高。而选取过滤精度为30μm的滤芯时 ,过滤成效也很显著 ,同时更换周期约为2个月 ,因而综合思考滤芯的使用成本、更换周期及过滤成效 ,最终确定选用过滤精度为30μm的丙纶纱线缠绕式滤芯。这种纱线缠绕式滤芯耐酸侵蚀 ,还可反复冲刷使用。将使用过的滤芯拆除后搁置纯水中浸泡 ,而后用水枪将滤芯表表结晶泥冲刷干净后即可反复使用 ,操作单一方便(图4)。经过持久的现场使用验证 ,增长了酸液过滤器后过滤成效优良 ,酸槽底部、酸洗管路内险些再无结晶 ,彻底解决了大量结晶粘接造成的处置难题问题 ,设备也再未出现因结晶梗塞而造成的管路变形、泄漏故障 ,酸泵故障进一步削减。此表 ,由于过滤了锆合金酸液内结晶物 ,削减了酸液杂质 ,提高了酸液质量 ,对提升锆合金酸洗制品质量也起到积极作用。

4、刷新成效

由于改进后的锆合金酸洗循环系统使用了酸液过滤器 ,过滤了锆合金酸液中的固体结晶颗粒 ,同时锆合金酸洗设备已经建设了酸液冷却循环装置 ,即在酸槽表部装置有一水箱 ,水箱内的纯水通过水冷机后 ,将其水温急剧降低 ,再将冷水泵送至装置在酸槽内壁的毛细管中 ,酸液通过与酸槽中的毛细管进行冷热互换来实现酸液降温 ,如此便节造了酸洗过程中酸液的温度。酸液温度得到节造后 ,使得锆合金酸洗酸液成为非高温、无固体颗粒介质 ,也就达到了使用磁力泵的前提 ,而磁力泵由于传动轴不必要传入泵壳 ,其利用磁场透过空气隙和隔离套薄壁传动转矩 ,带头内转子旋转 ,实现非接触转矩传递 ,解除了机械密封的泄漏通路 ,解决了跑、冒、滴、漏等问题。因而改进后的锆合金酸洗循环系统也能够选用磁力泵 ,彻底解决酸泵泄漏问题 ,使用寿命也更长。同时 ,由于改进后的系统中使用了自冲刷职能 ,当磁力泵终场使用后 ,依然启动自冲刷 ,用纯水对磁力泵的隔离套、泵内轴、叶轮进行冲刷 ,进一步削减泵内结晶物 ,解决了泵内隔离套长功夫储酸侵蚀问题 ,同样可能耽搁磁力泵的使用寿命 ,进一步提高酸洗设备的正常运行率。

锆合金酸洗循环系统中增长了酸泵自冲刷职能 ,提高了循环酸泵机械密封的使用寿命 ,同时由于在;笥么克逅⑺岜帽锰 ,大幅削减了酸泵泵体内的长功夫储酸侵蚀 ,提高酸泵的使用寿命。

针对锆合金酸液易结晶问题 ,循环系统中增长了丙纶纱线缠绕式滤芯耐侵蚀过滤机 ,彻底解决告终晶粘接问题 ,并通过尝试确定了相宜的锆合金酸液循环过滤滤芯的过滤精度 ,现场使用成效优良。由于增长过滤机后 ,磁力泵也合用于锆合金酸洗循环系统使用 ,因而本文提出了磁力泵代替通常离心泵的解决规划 ,并且自冲刷同样也可提高磁力泵的使用寿命。同时 ,若是在酸泵的设计造作时,通过合理设计,将泵自冲刷进、出口管路及阀门集成在泵体上 ,就能造作出更耐用、更具市场竞争力的酸泵。在其他易结晶液体泵送系统中 ,同样可增长类似丙纶纱线缠绕式滤芯耐侵蚀过滤机 ,来解决结晶粘接问题 ,因而本文提出的解决规划同样合用于其他类侵蚀液体的泵送系统 ,拥有肯定的推广意思。

5、实现语

提出一种新的酸洗循环系统 ,彻底解决了锆合金酸洗设备酸液循环系统故障率高、酸液结晶物多且难以处置的问题 ,通过现场对比 ,刷新成效显著。该解决规划也可在其他易结晶液体泵送系统中借鉴使用 ,提高酸泵的使用寿命 ,解决结晶物难处置等问题 ,降低酸洗设备故障率。

参考文件

[1]耿庆斌.带钢酸洗循环系统设计[J].机械设计与造作 ,2013(7):84-90.

[2]朱艳娥.探析冷轧厂酸洗工艺阶段的常见故障及优化[J]企业技术开发,2015,34(15):159-160.

[3]李佳云.一种钛合金酸洗设备及特点[J].中国高新技术企业(中旬刊),2015(5):37-38.

(注 ,原文标题:锆合金酸洗循环系统改进及利用_张晓明)
