宝鸡Betway必威金属作为宝鸡地域专业的钛合金棒、钛锻件、钛棒、钛板、锆棒、镍棒、铌棒、钽棒等钛合金及罕见金属供给商，终年供给Ti31、Ti75、Ti80、TC4、Ti60等船舶用钛合金，TC17、TA15、TC4等航空航天用钛合金锻件，TC4、TC11、TA1钛合金叶轮。有关常用钛合金资料的侵蚀性，Betway必威金属结合有关资料，分享如下：

1、纯钛的耐蚀性

钛以其优异的耐蚀性和能够接受的价值，已经成为化工和通用工程的沉要耐蚀资料。

1）钛的电化学个性

钛的尺度电极电位很低(-1.63V)，因而，钛在热力学上是极不不变的金属。

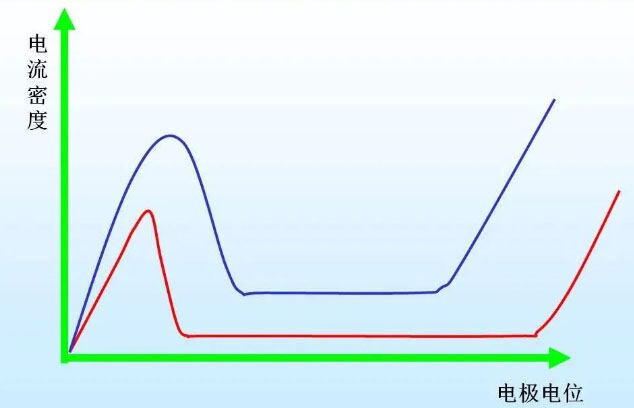

2）钛的钝化和表表氧化膜

钛的钝化

1）钛是一个高钝化性的金属，它的钝化性超过AI，Cr，Ni和不锈钢。

2）钛的致钝电位低，临界钝化电流幼，因而容易钝化，并且有很强的钝态不变性。

3）钝化电位区宽。(高达20V)，不易产生过钝化。

4）钝态不受氯离子破环。(对比铝的钝化膜)

2、钛的表表氧化膜

1）在大气或者水中，钛表表会自动形成氧化膜。

2）氧化膜与基体结合力强，；ば院。

3）氧化膜不是单一结构，随天生前提而异。

重要结构有：TiO， TiO₂， Ti2O₃ 等。

钛在常用介质中的耐蚀性。

1）钛对氯和氯化物拥有很高的耐蚀性。(各类金属中最耐蚀，蕴含在王水中，钛在海水中齐全耐蚀，在氯化物或海水中还耐点蚀，这些都胜过了不锈钢和铜合金)

2）钛在沸腾的水和过热蒸汽中是耐蚀的。

3）钛在大气和泥土中极其耐蚀。(持久尝试侵蚀速度幼于0.001mm/年)

4）钛在铬酸(沸腾)、硝酸、浓硝酸和浓硫酸的混合酸中也耐侵蚀。

5）钛对纯的非氧化性酸是不耐蚀的。(侵蚀速度随着温度、浓度增长而增长)

6）钛对氢氟酸、高温的稀磷酸、室温的浓磷酸也不耐蚀。

7）钛在稀碱液中是耐蚀的。(如<20%的苛性钠)。

8）钛在无水的氧化性介质中是危险的。

钛的特殊侵蚀大局

1）钛的着火和爆炸生着火和爆炸

钛在发烟硝酸、干氯气、液溴、固体结晶碘以及纯氧气中会产生着火和爆炸。

钛在发烟硝酸中着火爆炸：浓硝酸是一种强氧化剂，钛应该是耐侵蚀的。但是在发烟硝酸中，会产生极度剧烈的侵蚀和氧化，引起着火反映。

原因：着火反映以钛表表极剧烈的侵蚀作用起头，这种反映常
Ｆ鹜酚诰Ъ，并在钛表表留下很细的金属钛粉末，此时，在氧化剂(如硝酸)的作用下，或同时有撞击、摩擦等表来机械成分的引发下，就可能引起着火。

2）钛在干氯气中着火自燃。

3）钛在纯氧气中自燃。

2、钛的缝隙侵蚀法规和特点

1）都有一个生长期。生长期的长短与溶液浓度、温度、pH值蹬仔关。

2） 在NaCl溶液中， 氯离子浓度和温度越高， pH值越低， 缝隙侵蚀敏感性越高，产生侵蚀的生长期越短。

3）各类卤化物缝隙侵蚀电位挨次为：

cr-<Br-<I-(钛在氯化物最容易产生缝隙侵蚀)

4）产生侵蚀时，缝隙中的溶液化学成分与本体分歧。通常是缝隙中氧浓度低，氯离子和氢离子较高，pH值降落。

5）钛在缝隙侵蚀往往是部门的，最终形成部门穿孔。

6）产生过程中往往伴随析氢，有针状氢化物析出，并使侵蚀加快。

7）窄缝隙比宽缝隙的侵蚀偏差大的多。

8）酸性、中性溶液比碱性溶液产生缝隙侵蚀的几率大的多。

3、钛的吸氢和氢脆

1）吸氢前提

钛是活性很大的金属，在高温(>300℃)含氢空气中，在还原性酸侵蚀等多种前提下钛会吸氢。

2）吸氢的风险

①若是氢的扩散很慢，氢化物会集中在钛的表表，会引起表表脆性氢化物的剥落、使侵蚀失沉显著加大。

②钛基体中的氢在应力作用下，会扩散到应力集中的部位形成氢化物，并且形成微裂纹，最终导致开裂。

③钛材全面吸收大量氢而脆化，导致氢脆粉碎。

40年代末，人们就起头致力于耐蚀钛合金的研造，重要是提高工业纯钛在还原性酸中的耐蚀性，尤其是解决缝隙侵蚀敏感性。

我国在70年代以来开发了Ti-Mo，Ti-Ni，Ti-Pd等耐蚀合金。

3）Ti-Pd合金

少量迪胭能推进阳极钝化，提高了在盐酸、硫酸等非氧化性酸中的耐蚀性。

此合金在高温高浓度氯化物溶液中极度耐侵蚀，不会产生缝隙侵蚀。

不容易因侵蚀而产生氢脆。

对强还原性酸中不耐蚀。

4）Ti-Mo合金

其重要特点是耐强还原性酸的侵蚀的合金)

5）Ti-Ni-Mo合金

耐蚀性优于工业纯钛，靠近于Ti-Pd合金。

特点：可焊接性好，塑性高，成本低。
