1、TA15概述

TA15钛合金的名义成分为Ti-6.5Al-2Zr-1Mo-1V。其重要的强化机造是通过α不变元素AI的固溶强化。参与中性元素 Zr 和 β 不变元素Mo和V

，能够改善工艺性。该合金的AI当量为6.58%

，Mo当量为2.46%

，属于高AI当量的近 α 型钛合金

，所以它既拥有 α 型钛合金优良的热强性和可焊性

，又拥有靠近于α-β型钛合金的工艺塑性。TA15合金拥有中等的室和善高温强度、优良的热不变性和焊接机能

，工艺塑性稍低于TC4。

TA15合金长功夫（3000h)工作温度可达500℃

，瞬时（不超过5min)可达800℃。450℃下工作时

，寿命可达6000h。TA15合金重要造作500℃以下长功夫工作的飞机、发起机零件和焊接承力零部件。

TA15合金的半制品有薄板、厚板、轧棒、锻棒、模锻件、锻件、挤压型材、焊接环形件、整体环轧件和铸件等。

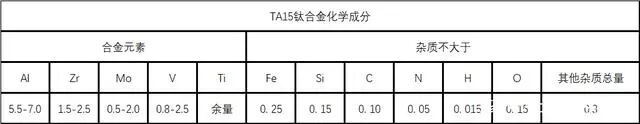

2、TA15化学成分

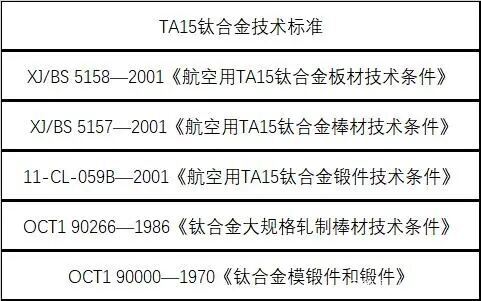

3、TA15技术尺度

4、TA15热处置造度

1）退火

700-800℃

，15-60min

，空冷
；棒材、锻件、模锻件、厚壁 型材及其零件：700-850°C

，1-4h

，空冷。

2）去应力退火

600-650℃

，0.5-8h

，空冷。

5、TA15熔炼与铸造工艺

合金应经过三次真空自耗电极电弧炉熔炼。铸件在真空自耗电极电弧凝壳 炉中浇注而成。

6、TA15利用概况与特殊要求

TA15合金已大量用于造作飞机和发起机承力结构件

，尤其是焊接的承力构件。零件设计时

，应试虑钛合金零件设计的通用准则

，例如：在通常气象环境下使用时

，不必要附加表表
；。在海洋性气象前提下允许在不加
；さ那榭鱿掠氩恍飧帧⒛辖鸾哟

，当工作温度髙于 300 ℃时

，应该选取
；ね坎慊蛳薅裙ぷ魇倜。与铝合金和结构钢直接接触的零件

，必须采取合理有效的防护措施。对有相对活动迪胙合金零件

，为了预防微动磨蚀

，应该选取隔离涂层。尽量预防钛合金零件与镀镉的钢零件相装配。

7、TA15焊接机能

TA15合金的焊接行为根基上与 α 合金类似

，焊接后也不愿定要进行不变动退火。它的马氏体 α 相的强度

，靠近于 α 相的强度。合金的氩弧焊、接触焊和埋弧焊的焊接机能优良。焊缝的室温强度和高温强度为基体金属强度的90%-95%。

厚2mm板材的自动氩弧焊焊接接头

，在其焊接状态、焊后退火状态、焊后450℃下100h热露出状态的强度、弯曲角和冲击机能差距不大

，接头对热处置不敏感。

8、TA15零件热处置工艺

为相识除由于零件机械加工、板材成形、焊接等形成的内应力选取去应力 退火。退火温度为600-650℃

，保温功夫为0.5-8h

，这取决于零件或造件的复杂性和内应力起源。

9、TA15使用建议

推荐选用TA15钛合金造作飞机和发起机上各类承力构件。
