Betway必威金属关于TA12A高温钛棒的具体介绍，涵盖机能特点、化学成分、力学机能、执行尺度、通例规格及采购当苦衷项：
TA12A（Ti-5.5Al-4Sn-2Zr-1Mo-0.25Si-1Nd）是一种在 TA12 基础上发展而来的近α型热强钛合金 。该合金不仅保留了 TA12 优良的高温强度和抗蠕变机能，更通过增长微量的稀土元素钕（Nd），显著改善了合金的热不变性和微观组织均匀性 。主题特点如下：
1、优异的高温机能：持久工作温度可达 550℃，短时使用温度更高，在高温下阐发出优良的抗蠕变能力和热强性 。
2、稀土强化机造：钕（Nd）元素的参与可能与氧反映形成藐幼弥散的稀土氧化物颗粒，有效净化基体，抑造高温下的晶粒长大 。
3、优良的工艺塑性与超塑性：适合进行各类压力加工成形（如模锻、轧造），可能造作状态复杂的航空部件 。
4、机械加工性：可选取通例机械加工方式进行车削、铣削，适合造作对尺寸精度要求较高的零件 。
| 元素 | 含量（wt%） | 元素 | 含量（wt%） |
| Al（铝） | 4.8 – 6.0 | Sn（锡） | 3.7 – 4.7 |
| Zr（锆） | 1.5 – 2.5 | Mo（钼） | 0.75 – 1.25 |
| Si（硅） | 0.15 – 0.40 | Nd（钕） | 0.6 – 1.2 |
| Fe（铁） | ≤ 0.25 | C（碳） | ≤ 0.10 |
| N（氮） | ≤ 0.05 | H（氢） | ≤ 0.012 |
| O（氧） | ≤ 0.15 | Ti（钛） | 余量 |
注：Nd（钕）是关键的稀土微合金化元素 。以上成分凭据 GB/T 3620.1-2016 尺度，现实以质保书实测值为准 。
| 机能指标 | 室温典型值 | 550℃高温典型值 | 测试尺度 |
| 抗拉强度 Rm | ≥ 1000 MPa | ≥ 600 MPa | GB/T 228.1 |
| 屈服强度 Rp0.2 | ≥ 900 MPa | ≥ 500 MPa | GB/T 228.1 |
| 延长率 A | ≥ 10% | ≥ 15% | GB/T 228.1 |
注：TA12A 的机能对热处置造度高度敏感 。现实机能随铸造工艺及退火造度变动，以质保书及技术和谈为准 。

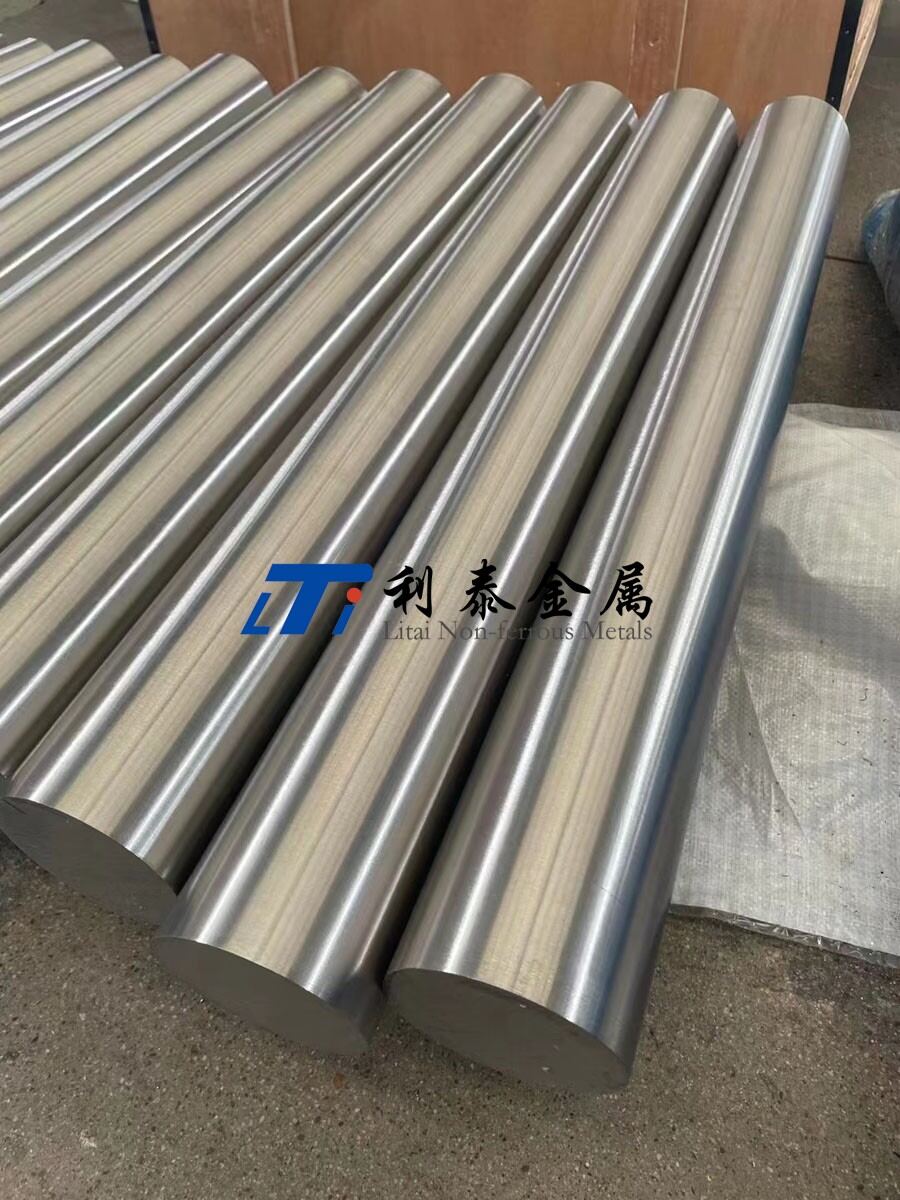

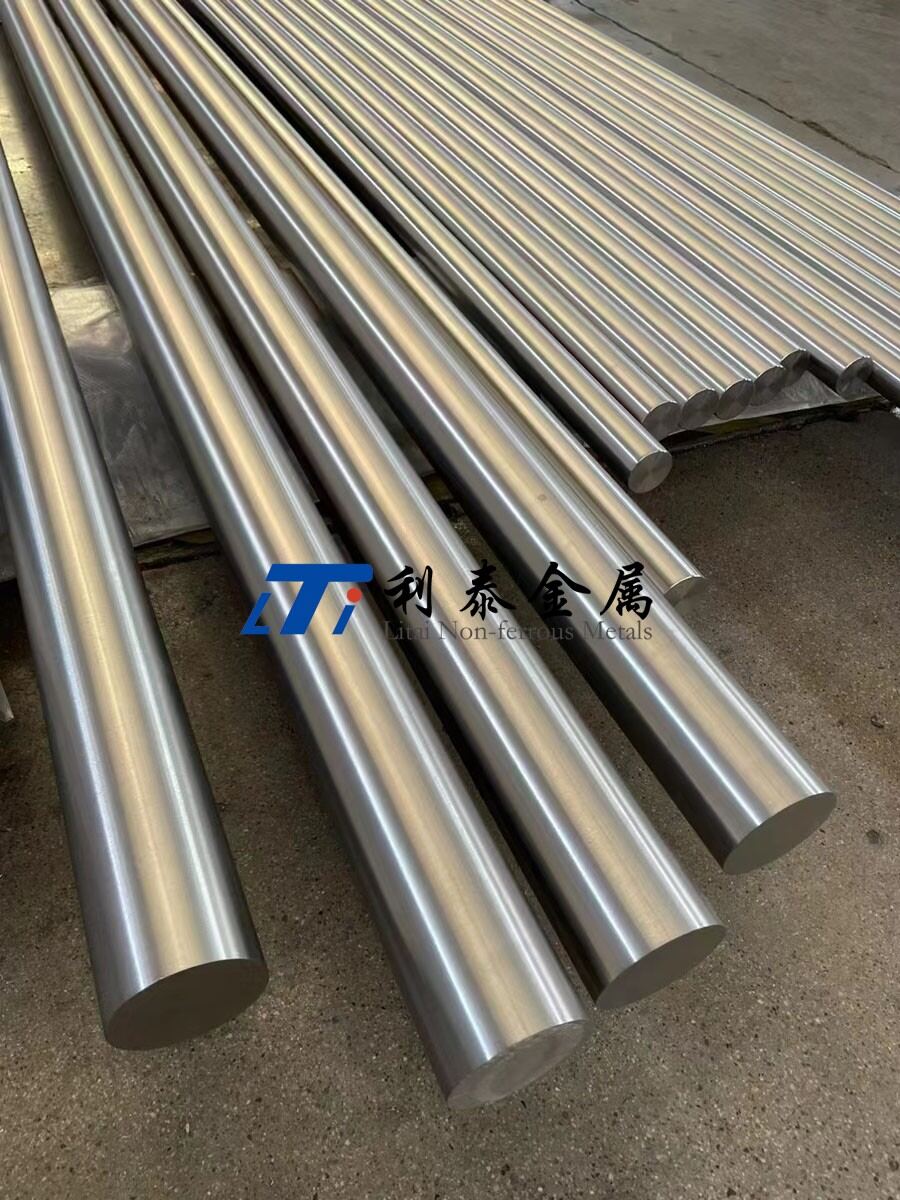

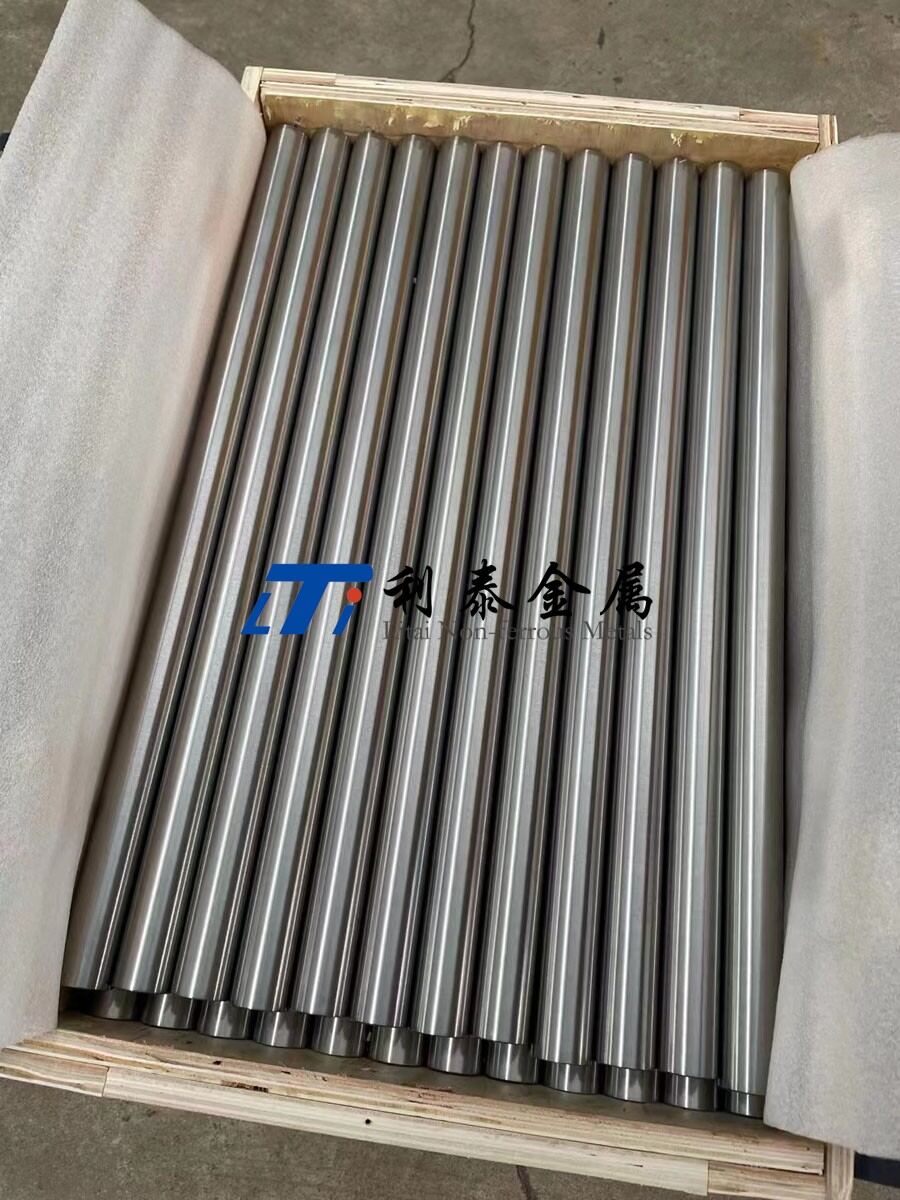

1、通例规格：直径 φ10 – 300 mm；长度 500 – 4000 mm，支持定尺/倍尺 。表表可提供黑皮锻棒、车光棒、磨光棒 。
2、热处置造度：
① 双沉退火（常用于棒材与叶片）：980℃ 保温 1~1.5h 空冷，随后 600℃ 保温 2h 空冷 。
② 三沉退火（常用于盘、鼓筒模锻件）：965℃ 保温 1~1.5h 空冷，随后 945℃ 保温 1~1.5h 空冷，最后 600℃ 保温 4h 空冷 。
③ 去应力退火：500~550℃ 保温 1~5h 后空冷或炉冷 。
1、航空热端部件：航空发起机压气机盘、鼓筒、高压压气机叶片等持久在高温下运行的关键承力部件 。
2、航天结构件：要求高比强杜纂耐高温机能的航天器结构件 。
3、高端工业：燃气轮机及其他高温高压工况下的精密机械部件 。

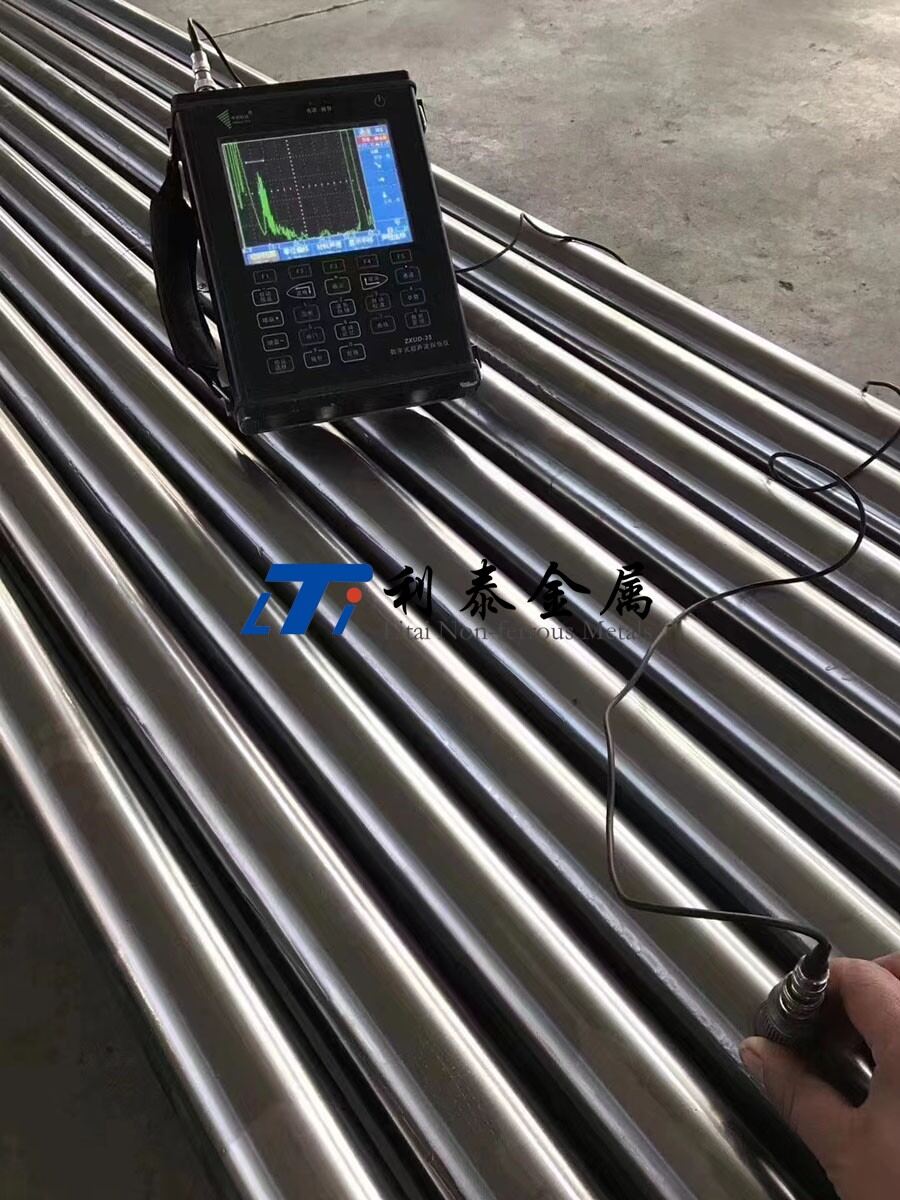

化学成分按 GB/T 4698 检测，沉点监控 Nd、Al、Sn 等元素；室温及高温拉伸按 GB/T 228.1 执行；超声检测按 GB/T 5193 执行 ？商峁┎闹实ァ⒌谌郊觳饣惚，确保资料机能切合项目要求 。公司已通过 ISO 9001 质量治理系统认证 。
A：两者都是近α型高温钛合金，持久使用温度都在 550℃ 左右 。TA19（Ti-6242S）不含稀土元素，利用极度宽泛；TA12A 增长了稀土钕（Nd），在热不变性和组织均匀性上有怪异优势，是国内自主研发的特色商标 。
A：不能通过固溶时效进行显著强化 。TA12A 是近α型合金，重要通过双沉退火或三沉退火来调控组织，以获得最佳的强韧性匹配和高温抗蠕变机能 。
A：双沉退火通常用于棒材和叶片；三沉退火则多用于截面较大、对组织均匀性要求极高的盘件和鼓筒模锻件 。具体工艺需凭据零件尺寸和服役前提决定 。
A：Betway必威金属提供的 TA12A 钛棒化学成分切合 GB/T 3620.1-2016，棒材尺寸及力学机能满足 GB/T 2965-2023 要求 。如有特殊的航标或企业尺度要求，请在订货时提供技术和谈 。
A：请致电 0917-3388692，提供所需的直径、交货状态（退火态或热锻态）及采购数量，我们将为您提供专属报价和技术支持 。
有关产品推荐：TA12A钛板 / TA19钛棒 / 高温钛合金专栏
|
|
|
|
|
Betway必威
地址：宝鸡市宝钛路中段高架桥下东南侧
电话：0917-3388692
手机：13809174611 ，15191732211 ，15829405144
