引言

TA15钛合金是一种航空领域使用的资料，相当于19世纪60年代前苏联研造的BT20钛合金，兼具α和α-β型钛合金的利益，拥有优良的耐热性、强度、塑性、韧性、耐蚀性和抗委顿机能等［1-3］，还拥有优良的加工机能，使用温度可达500℃，已成功利用于飞机承力框、防护罩和发起机零件等，是国内最成熟、利用最宽泛迪胙合金之一［4-7］。

TA15钛合金的机能与其组织亲昵有关［8］。TA15钛合金通常要进行退火处置，退火温度的选择尤为沉要［9-11］。本文对TA15钛合金进行了分歧温度的退火处置，钻研了退火温度对其显微组织和室温及高温力学机能的影响。

1、试验资料和步骤

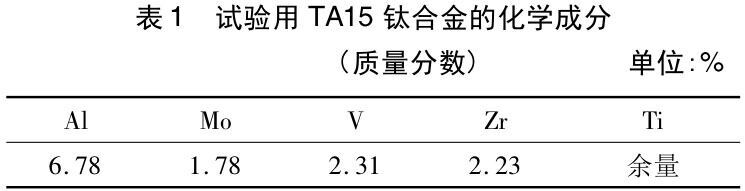

试验用TA15钛合金选取真空自耗炉三次熔炼，铸锭尺寸为φ760mm×2000mm，化学成分如表 1 所示。

断根铸锭表表的异物，涂刷防护涂层，在20t台车式燃气炉中分段加热，即800℃预热150min，升温至1150℃保温3h后铸造开坯成φ600mm×1000mm坯料。铸造工艺为:首吓酌60MN快锻机在β相区(1000～1150℃)进行屡次自由锻，变形量为40%～45%;随后在α-β两相区(940～970℃)进行屡次自由锻，变形量为35%～45%;最后选取20MN快锻机在α-β两相区(920～950℃)进行2火次拔长和摔圆成棒材，变形量为15%～40%，直径为350mm。将棒材造备成φ350mm的退火处置用试棒，别离在760℃、800℃和840℃保温2h空冷至室温。

将退火后的试棒按GB/T228.1-2010加工成标距为25mm、标距直径为5mm的拉伸试样，选取AG-X全能拉伸试验机进行室和善高温(500℃)拉伸试验，应变速度为10^-3s^-1。

造备金相试样，而后选取JSM-6510型扫描电子显微镜进行金相检验和拉伸断口分析。

2、了局与会商

2.1显微组织

图1为TA15钛合金经分歧温度退火后的显微组织。从图1能够看出，TA15钛合金显微组织重要由初生α相和α+β两相组成，退火过程中合金不仅产生了再结晶，相成分和相比例也产生了变动。

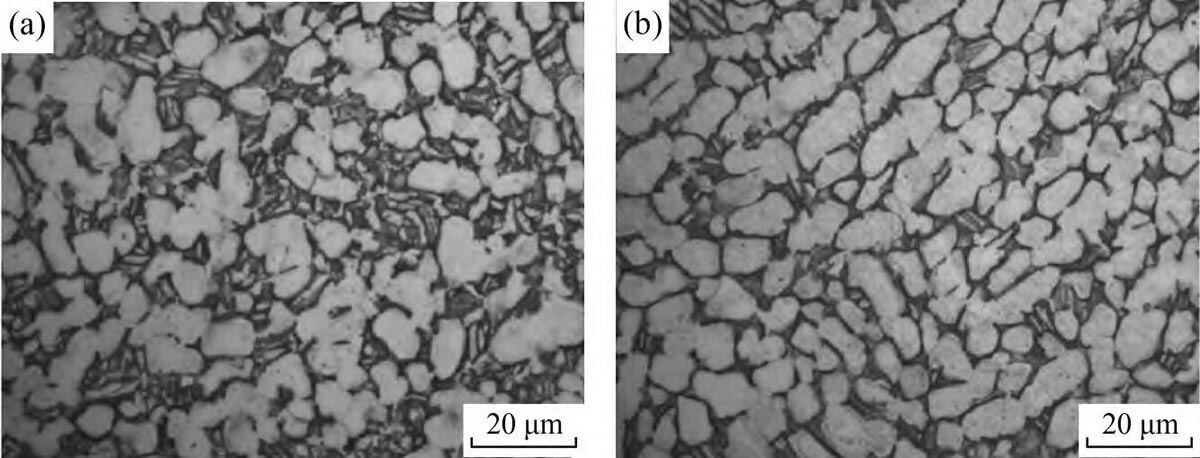

图 1 760 ℃(a)和 840 ℃(b)退火的 TA15 合金的显微组织

在较低温度(760℃)退火的合金中初生α相含量较高而球化水平不及，如图1(a)所示。随着退火温度的提高(840℃)，β相转变的组织逐步增多，其中藐幼的α相散布杂乱，如图1(b)所示。这种组织有利于提高合金的强度，但高温下充分球化也使其塑性略微降低。

2.2力学机能

2.2.1室温力学机能

图2为退火温度对TA15钛合金室温力学机能的影响。由图2可知，随着退火温度的升高，TA15钛合金的抗拉强度升高，屈服强度先升高后略微降落，断后伸长率降低。这与TA15钛合金强度随退火温度的升高而升高的法规一样［12］。

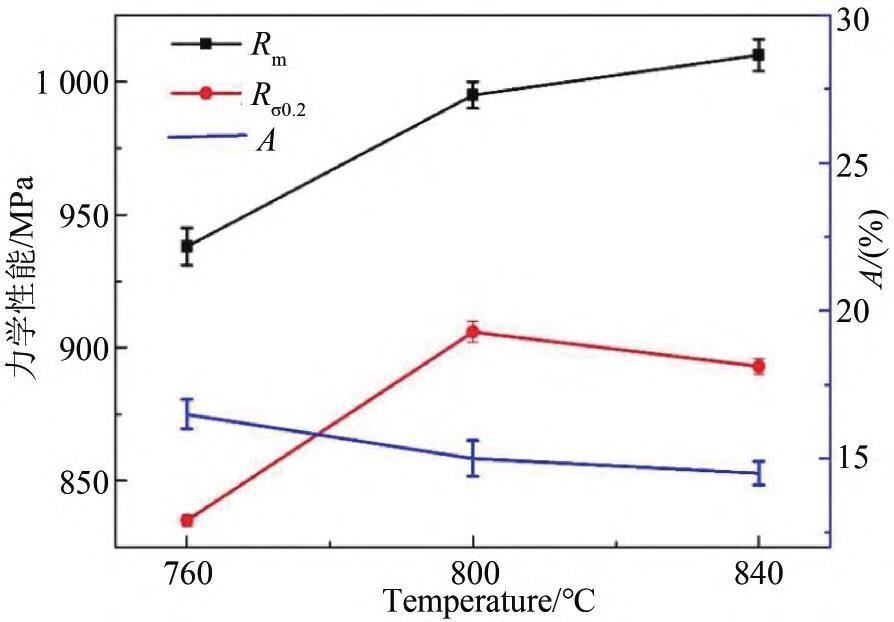

图 2 退火温度对 TA15 钛合金室温力学机能的影响

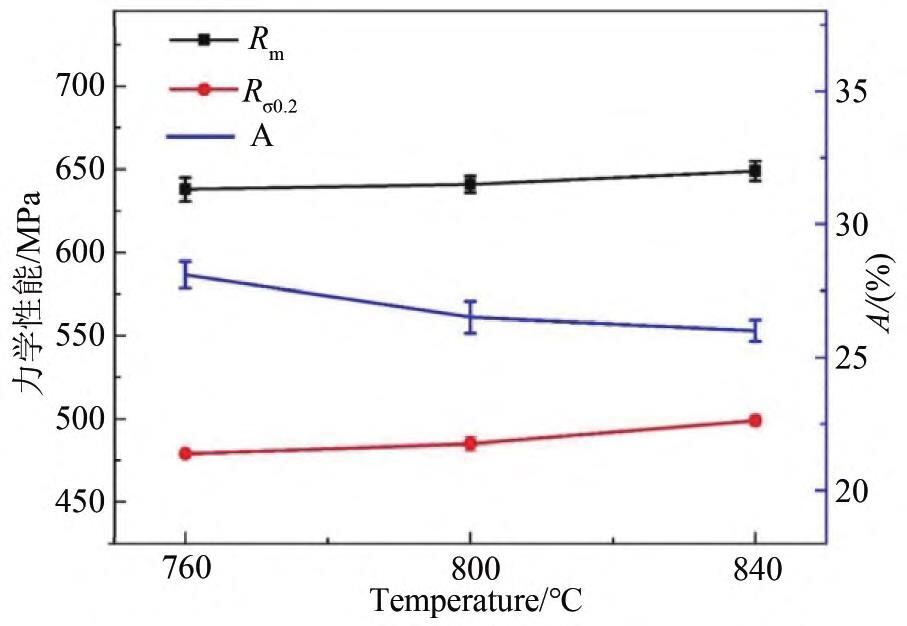

图 3 退火温度对 TA15 钛合金高温力学机能的影响

2.2.2高温力学机能

图3为TA15钛合金的高温力学机能随退火温度的变动。从图3能够看出，随着退火温度的升高，合金的高温抗拉强度和屈服强度逐步升高，而高温断后伸长率逐步降低。与室温拉伸机能相比，高温抗拉强度比室温的约低300MPa，而断后伸长率比室温的约高5%。

3、断口分析

3.1室温拉伸断口

图4为760℃和840℃退火的TA15钛合金室温拉伸断口的微观描摹。图4批注，TA15钛合金的室温断裂机造均为韧性断裂，塑性较好。随着退火温度的升高，拉伸断口的韧窝变幼和变深，批注断后伸长率逐步升高［13］。

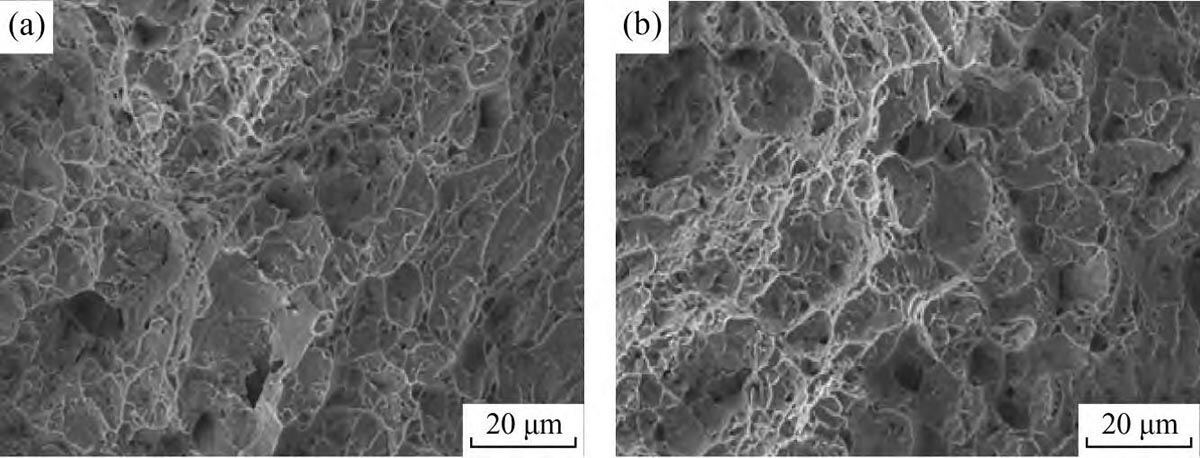

图 4 760 ℃(a)和 840 ℃(b)退火的 TA15 钛合金室温拉伸断口的扫描电镜描摹

3.2高温拉伸断口

图5为TA15钛合金高温拉伸断口的微观描摹，断口有显著的韧窝，显示出韧性断裂特点。高温(840℃)退火的合金高温拉伸断口韧窝直径较低温(760℃)退火的合金藐幼，并且随着退火温度的降低，合金的拉伸断口韧窝逐步变深。因而，高温退火的合金塑性较好。这可能与高温拉伸过程中裂纹扩大速度较幼有关。

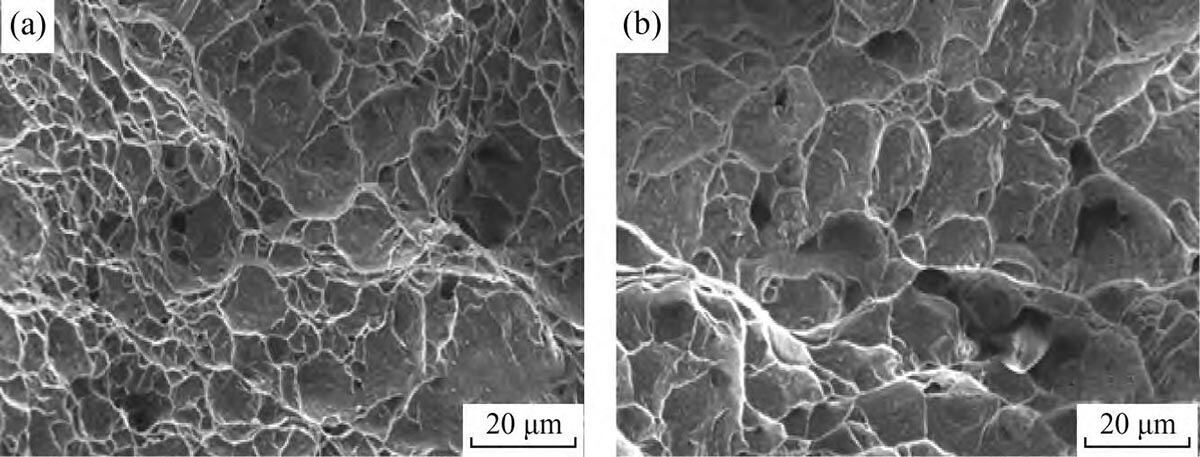

图 5 760 ℃(a)和 840 ℃(b)退火的 TA15 钛合金高温拉伸断口的扫描电镜描摹

4、结论

(1)随着退火温度的升高，TA15钛合金中β相转变的组织逐步增多，藐幼的α相充分球化且散布杂乱。

(2)随着退火温度的升高，TA15钛合金的室温抗拉强度逐步升高，室温屈服强度先升高后有略微降低，断后伸长率逐步降低;高温抗拉强度和屈服强度均随着退火温度的升高而升高。

(3)TA15钛合金以韧性断裂为主，且随着退火温度的升高，拉伸断口的韧窝直径变大变浅。

参考文件

［1］谢旭霞，张述泉，汤海波，等．退火温度对激光溶解沉积TA15钛合金组织和机能的影响［J］．罕见金属资料与工程，2008，37(9):1510-1515．

［2］吴斌，唐鼎承，贺幼帆，等．激光金属沉积TA15钛合金工字梁委顿机能钻研［J］．罕见金属，2022，46(5):545-553．

［3］邢如飞，许星元，黄双君，等．激光沉积建复TA15钛合金微观组织及力学机能［J］．资料与工程，2018，46(12):144-150．

［4］王维，李辛觉，赵朔，等．激光沉积建复TA15激光沉积件的组织和委顿机能［J］．罕见金属，2019，43(10):1047-1053．

［5］卞宏友，雷洋，李英，等．预热对激光沉积建复TA15钛合金描摹尺寸和组织的影响［J］．中国有色金属学报，2016，26(2):310-316．

［6］付应乾，董新龙．工业纯钛动态压缩个性及粉碎的尝试钻研［J］．罕见金属资料与工程，2016，45(1):102-106．

［7］黄朝文，赵永庆，辛社伟，等．高强韧钛合金热加工变形特点及其影响成分［J］．钛工业进展，2016，33(1):8-14．

［8］许良，黄双君，王磊，等．激光沉积建复TA15钛合金委顿机能［J］．罕见金属资料与工程，2017，46(7):1943-1948．

［9］张治民，任璐英，薛勇，等．热等静压Ti-6Al-4V钛合金热变形微观组织演变［J］．罕见金属资料与工程，2019，48(3):820-826．

［10］徐磊，郭瑞鹏，吴杰，等．钛合金粉末热等静压近净成形钻研进展［J］．金属学报，2018，54(11):1537-1552．

［11］阴中炜，孙彦波，张绪虎，等．粉末钛合金热等静压近净成形技术及发展示状［J］．资料导报，2019，33(7):1099-1108．

［12］乔虹，曾元松，王富鑫，等．熔铸态和锻态TiBw/TA15复合伙料热变形行为钻研［J］．钛工业进展，2023，40(1):1-9．

［13］张金勇，陈冠方，张帅，等．亚稳β型TＲIP/TWIP钛合金钻研进展［J］．罕见金属资料与工程，2020，49(1):370-376．
