由于锆拥有优异的耐侵蚀性，锆在醋酸、PTA、醋酐、聚甲醛以及氯化聚乙烯等装置中得到了大量的利用［1-4］ 。近年来，随着我国工业技术的发展以及对锆材的深刻钻研，从海绵锆的冶炼到板材、锻件、管材的出产均实现了国产化 ［5-6］ 。随着我国化工行业大型化的发展，锆材的使用量也随之增多，国内也美满了自己的资料尺度及设计造作尺度。2010 年，国度质量监督检验检疫总局与国度尺度化委员会共同颁布了 《锆贾合金商标和化学成分》(GB/T 26314) 尺度，同年国度能源局颁布了 《锆造压力容器》(NB/T 47011) 尺度，为锆造容器设备的设计造作提供规范化及尺度化尺度，《固定式压力容器安全技术监察规程》(TSG 21—2016) 也将 NB/T 47011 尺度列入协调尺度中。锆材的焊接是设备造作过程中的关键工艺，合格的焊接接头质量是保障设备安全使用的关键。
1 、R60702 锆机能介绍
1.1 物理机能
锆的活性高，极易受空气的氧化，在锆的表表形成一层致密的氧化膜，提高其耐侵蚀性。锆的密度为 6.49g/cm3，熔点为 1845℃，其熔点高于钛、镍、钢、铜、铝等资料。锆在常温时的热导率约为20.8W/(m·K)，比铜、铝、镍都低，与钛和奥氏体不锈钢相靠近。锆的室温热膨胀系数比钛更低，约为 5.8 ×10－6 ℃。锆的弹性模量较低，室温时约为99.3GPa，仅为钢的一半，在同样的应力作用下，锆的弹性变形量约为钢的两倍 ［7］ 。
1.2 化学成分及力学机能

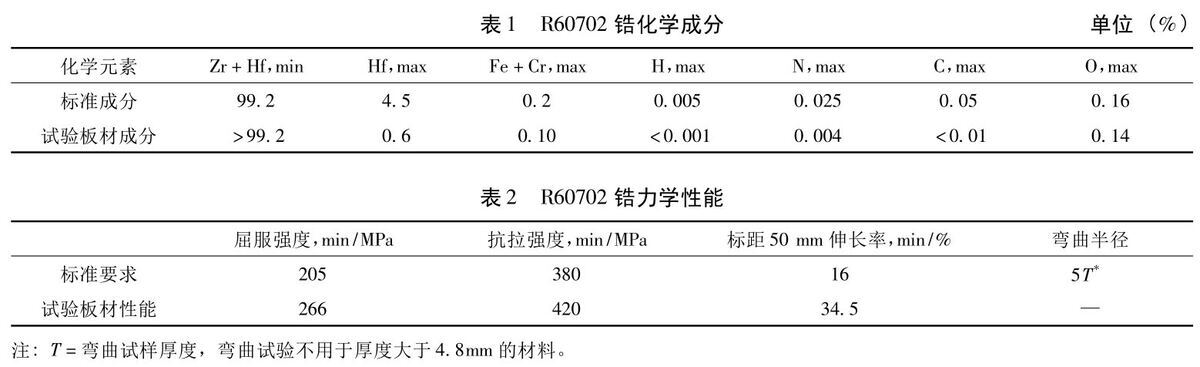

R60702 锆为工业级锆，其化学成分及力学机能满 足 ASME SB—551 标 准 的 要 求，SB—551R60702 锆相当于我国 GB/T 26314—2010 尺度中的Zr-3。R60702 锆由于其优良的耐侵蚀性与力学机能，常用于非核能级压力容器的选材，其具体的化学成分及力学机能见表 1、表 2。
1.3 晶体结构
R60702 锆在常温下为密排六方晶体结构，即α-Zr 结构。R60702 锆在 865℃ 时产生相变，从 α相 (密排六方晶格) 结构转变为 β 相 (体心立方晶格) 结构。R60702 锆中的氧元素、氮元素为 α相不变动元素，提高 α 相到 β 相转变的温度［8］ 。
2 、锆的焊接
2.1 锆的焊接性
锆的焊接性较好，但由于其熔点较高，焊接时必要选取较大的焊接电流施焊，又由于锆的导热性差，电弧停顿功夫过长，会导致扰装响区粗晶，因而锆的焊策应选取适当的大电流急剧焊工艺。在高温下，锆与氢、氧、氮、碳等间隙元素产生反映，产生脆性化合物，导致沿晶开裂。为预防氢的吸附，必须将所有湿气从锆的表表断根，焊接；て迓兜阄露抛υ －50℃或更低。氧、氮重要起源于大气，焊接时必须做好；，预防焊缝吸氧、吸氮。碳通常来自清洁过程中没有被齐全去除的污垢或油脂，同时焊接区域算帐得不干净也会增长焊接气孔的偏差。
2.2 锆的焊接；

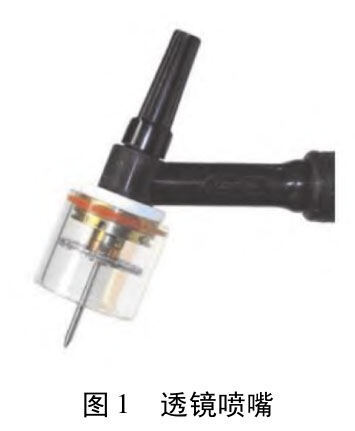

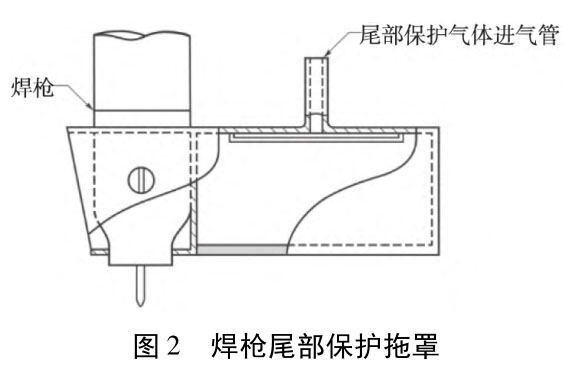

锆焊接时，GTAW 焊应选取 99.999% 的高纯度氩气进行；，；づ缱煊ρ∪〈笾本兜呐缱，最好使用带有气体均匀化丝网的透镜喷嘴，如图 1所示。锆焊接时，除焊接熔池必要；け，背面焊缝及尾部焊缝也同时必要；，氩弧焊枪要带有尾部拖罩，如图 2 所示。拖罩使温度高于 400℃的焊接接头置于惰性气体的；ぶ，预防高温时与空气接触，受到空气传染。
2.3 锆焊接；こ尚У囊

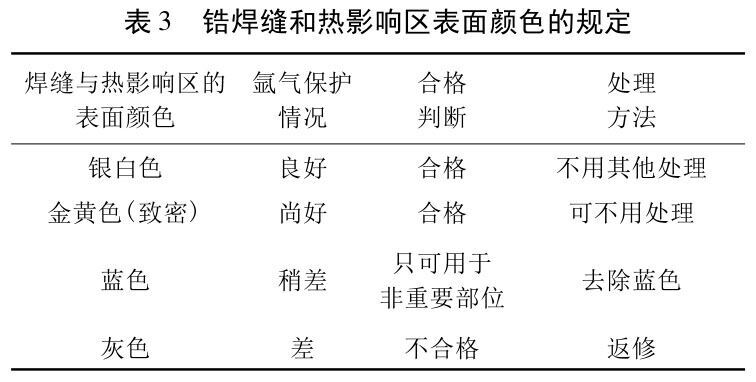

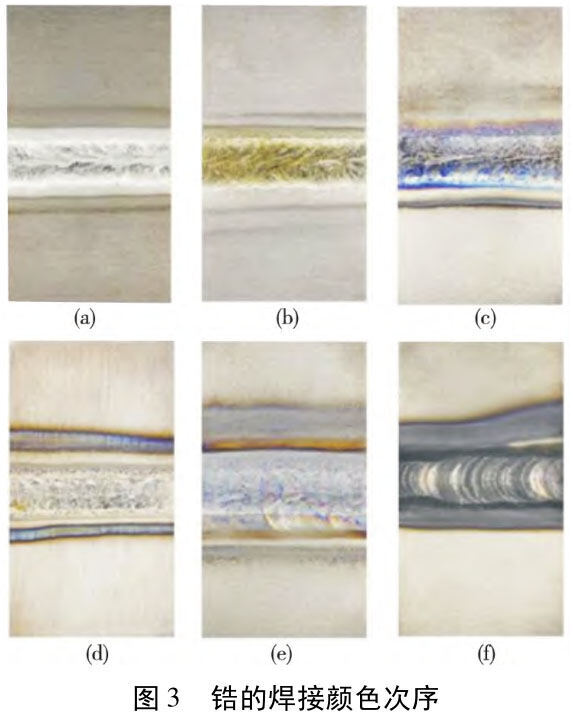

锆的焊缝和扰装响区的表表色彩是锆焊缝验收的沉要指标， 《锆造压力容器》(NB/T 47011) 尺度与 《锆贾合金熔焊指南》(AWS G2.5) 尺度均对锆焊接；こ尚岢隽艘，锆焊缝和扰装响区表表色彩的划定见表 3。对于锆的焊接表表色彩的要求，AWS G2.5 尺度选取了更为直观的图片大局表白，如图 3 所示。对于图 3 (a) 中的银白色为正确；ず蟮纳，图 3 (b) 中的金黄色批注受到轻微的传染，但能够接受，其表表的金黄色可选取干净的不锈钢刷去除。图 3(c)、(d)中的深蓝色、紫色批注焊缝及扰装响区受到中度传染，必要将表表焊缝去除。图 3(e)、(f)中的黄灰色、灰色批注焊缝及扰装响区受到严沉的传染，不仅必要将表表焊缝去除掉，还必要将焊缝每侧的扰装响区去除掉。
2.4 锆的焊接环境
锆的焊策应在空气干净、无传染、无烟、无金属粉尘的干净环境下进行，焊接场所应为独立的区域，须预防与碳钢资料接触，预防被铁锈传染。焊工穿着鞋帽手套蹬爪清洁无传染、鞋底干净。
3 、焊接试验
R60702 锆焊接后通常不必要进行焊后热处置，但造作过程中受部件的冷加工变形率过大的影响，焊缝必要随部件进行消应热处置，或者因成形工艺的必要，部门部件焊后选取了热成形的工艺，因而凭据设备造作的必要，进行了焊态、550℃ ×6h 热处置以及 620℃ ×6h 热处置的工艺评定试验，试验对应编号别离为 G-1、G-2、G-3。
3.1 坡口造备

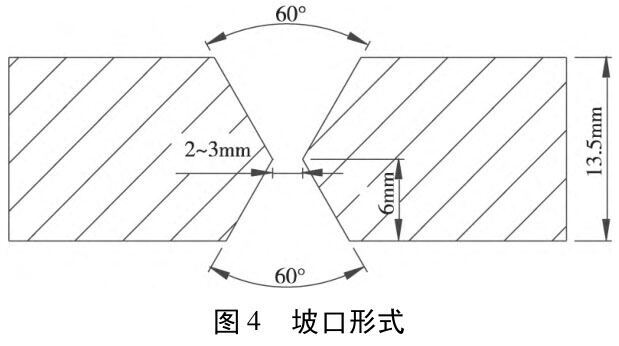

焊接过程中由于焊策应力的作用，不成预防会产生焊接变形，为了减幼试板的焊接变形，试板的坡口设计成双面坡口大局，试验所用的 R60702 锆板材厚度为 13.5mm，具体的坡口大局如图 4 所示。为了保障焊接坡口精杜纂质量，坡口加工选取铣床机械加工的步骤。
3.2 焊材的选用
工艺评定试验选取与 R60702 锆化学成分及力学机能相匹配的 EＲZr-2 焊丝进行焊接，焊丝满足AWS A5.24 尺度要求。EＲZr-2 焊丝焊后得到的焊缝金属拥有优良的强度和塑性，其抗拉强度值≥380MPa ［11］ 。
3.3 试板的焊接
试板焊接前，选取电动合金磨头对坡口及其两侧 25mm 的母材进行刮磨，去除坡口及母材表表的氧化膜，并选取丙酮对坡口面及坡口两侧的母材进行洗濯，以保障焊接区域无油污。

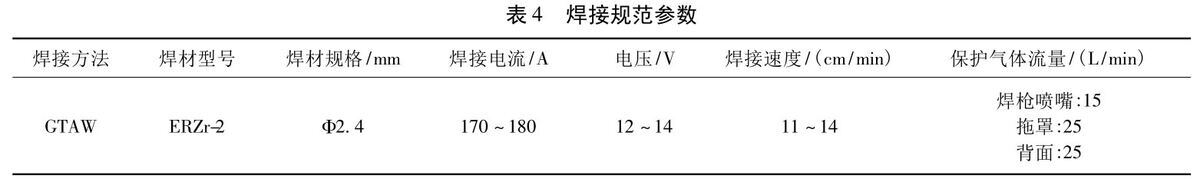

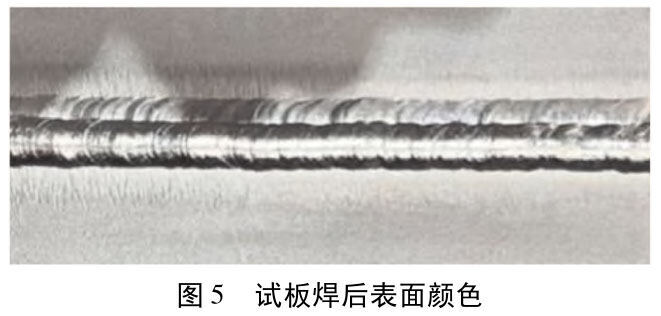

试板焊接选取 GTAW 焊接步骤，焊枪喷嘴直径为 Φ20mm，焊枪尾部带有；ね险，背面氩气； 罩 长 度 与 试 板 长 度 相 同，保 护 气 体 均 为99.999%高纯度氩气，试板具体的焊接规范参数见表 4。试板焊后焊缝及扰装响区表表色彩为银白色，批注焊接过程中；び帕，未受到传染，试板焊后表表色彩如图 5 所示。
3.4 试板焊后无损检测
试板焊接后，依照 NB/T 47013 尺度对 G-1、G-2、G-3 焊接试板进行 100% 渗入检测以及 100%射线检测。渗入检测后未发现表表缺点，射线检测后，试板内部未发现裂纹、气孔、未熔合、未焊透等缺点，渗入检测及射线检测了局满足尺度的要求。
3.5 焊后热处置

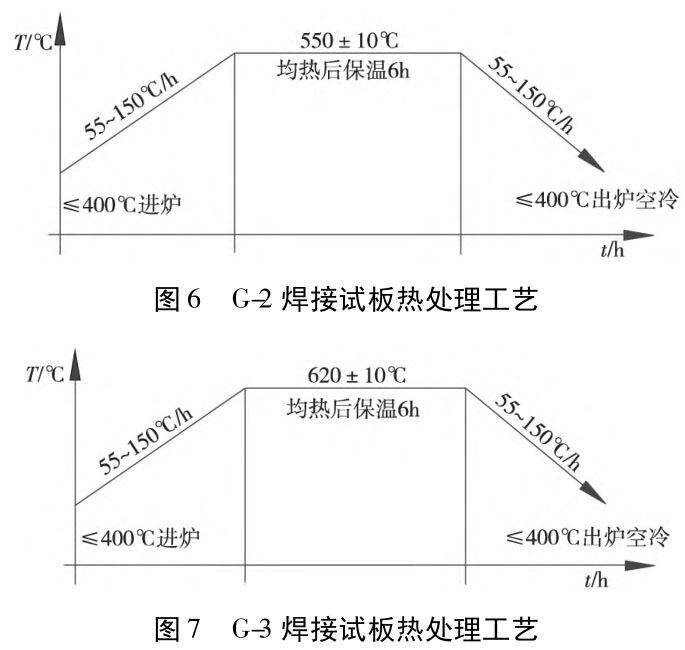

G-2、G-3 焊接试板选取电炉进行焊后热处置，热处置时每块试板安插 2 支热电偶，具体的热处置工艺见图 6、图 7。
4、 试验了局与分析
G-1、G-2、G-3 焊接试板依照 《锆造压力容器》(NB/T 47011) 尺度的附录 B 进行焊接工艺评定试验，每个试板进行拉伸试验 2 件、面弯及背弯试验各 2 件，同时又增长了硬度、宏观金相、微观金相称试验。
4.1 拉伸试验

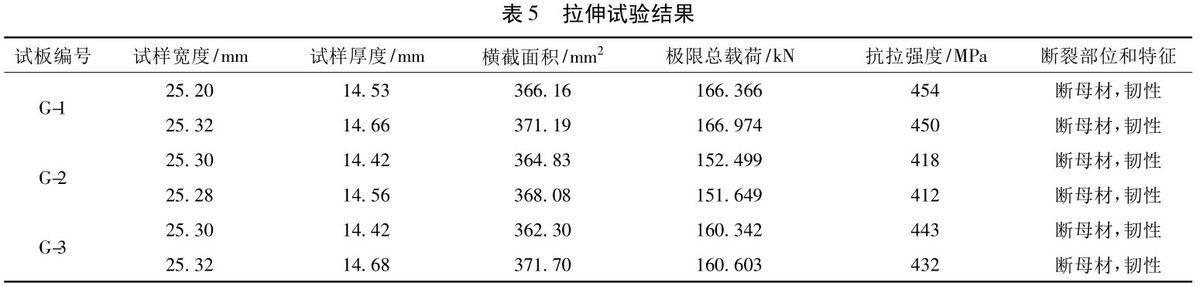

对 G-1、G-2、G-3 焊接试板依照 NB/T 47011附录 B 图 B.6 造取紧凑型板接头带肩板形拉伸试样，在全能拉伸试验机上进行试验，拉伸试验了局见表 5。从表 5 的拉伸试验了局来看，拉伸试验的抗拉强度值均大于 R60702 母材尺度的下限值380MPa，满足尺度的要求。
4.2 弯曲试验
弯曲试验依照 NB/T 47011 附录 B 图 B.10(a)、(b) 图样，每个试板取 2 个面弯试样和 2 个背弯试样。经 180°弯曲后，均无裂纹。焊接接头经过弯曲变形后，表表没有任何开裂，这批注焊接接头在焊态和经历过 550℃ × 6h、620℃ × 6h 热处置态后均拥有优良的致密性和塑性。
4.3 硬度试验

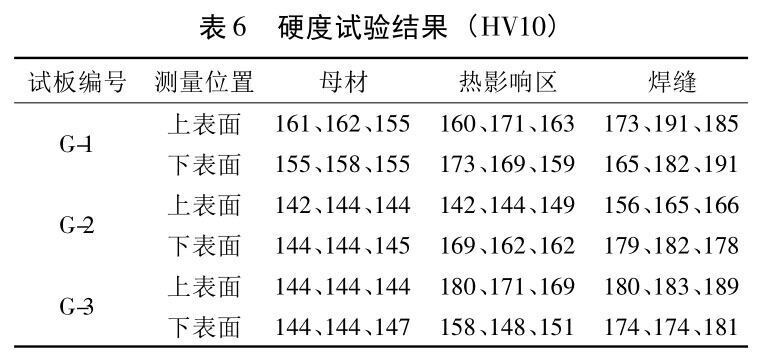

硬度是锆焊接的一个沉要机能指标，焊缝及扰装响区硬度的升高除受自身微观组织的影响表，还和焊接；こ尚в泄。锆焊接过程中如；げ坏，造成焊缝及扰装响区吸收了氢、氧、氮元素，也会导致硬度升高。硬度试验依照 《金属资料—维氏硬度试验》(GB/T 4340.1) 尺度对 G-1、G-2、G-3试板的焊缝、扰装响区、母材进行硬度试验，硬度试验了局 (HV10) 见表6。G-1、G-2、G-3 试板焊缝及扰装响区的硬杜纂各自母材硬度之差均不超过50HV10，满足工程规范的要求，这进一步证明在焊接过程中，焊接；び帕，焊缝及扰装响区未造成传染。
4.4 宏观金相试验
宏观金相试验依照 《金属资料焊缝粉碎性试验—焊缝宏观和微观检验》(GB/T 26955—2011)尺度对 G-1、G-2、G-3 试板的焊接接头进行试验。

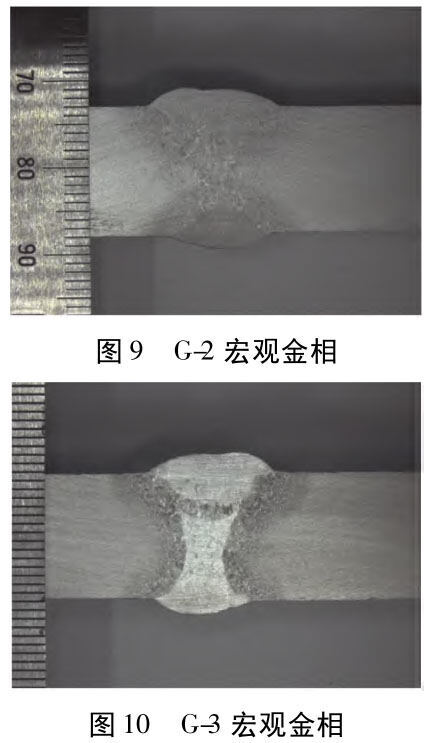

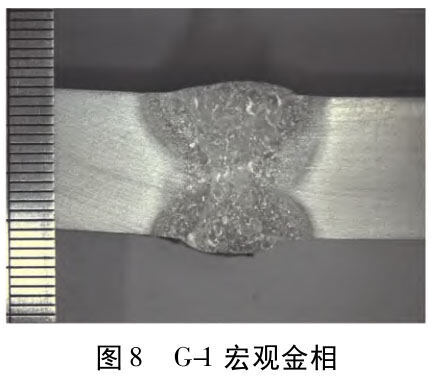

G-1、G-2、G-3 宏观金相如图 8 ～ 图 10 所示，三个宏观金相试样的焊缝金属与母材熔合优良，无裂纹、路间未熔合、未焊透等缺点，证明 R60702 锆选取 GTAW 焊接步骤，焊接接头质量靠得住不变。
4.5 微观金相试验

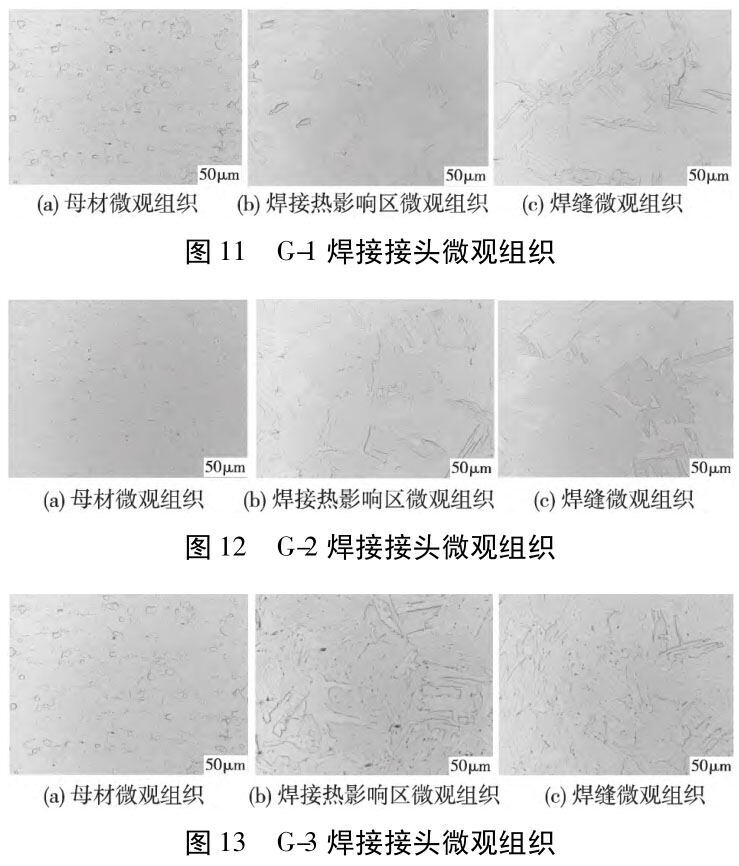

微观金相试验依照 《金属资料焊缝粉碎性试验—焊缝宏观和微观检验》(GB/T 26955—2011)尺度对 G-1、G-2、G-3 试板的焊缝、扰装响区、母材进行试验。微观金相试样在电子显微镜下放大200 倍观察，焊缝及扰装响区未见显微缺点，微观金相如图 11 ～ 图 13 所示。
从图 11(a)、图 12(a)、图 13(a)母材的微观组织来看，均为 α 相称轴晶。图 11(b)与图 12(b)扰装响区的微观组织，图 11(c)与图 12(c)焊缝的微观组织根基一致，扰装响区与焊缝均为片状 α'相(即锆的马氏体相)。图 11 ( b)、图 11 ( c) 与图 12(b)、图 12(c)微观组织的一致性也讲了然焊接接头在经历了 550℃ ×6h 的热处置后，组织上未产生显著的再结晶。图 13(b)、图13(c)焊接扰装响区及焊缝微观组织同样为片状的 α'相，但相对于图11(b)、图11(c)，图12(b)、图12(c)的微观组织其晶粒组织越发藐幼，批注经过 620℃ ×6h 的焊后热处置后，焊缝及扰装响区产生了再结晶。
锆的相变点温度为 865℃，在相变温度之上锆的组织为 β 相，受焊接热源的作用，焊缝及扰装响区的温度均高于 865℃，焊后高温状态的焊缝和扰装响区从 β 相急剧冷却至室温时，组织的晶格结构产生切变，形成片状的马氏体，以至焊缝和扰装响区的组织状态最终为马氏体组织。
4.6 综合分析
相对比 G-1 试板焊态的抗拉强度，G-2 试板550℃ ×6h 以及 G-3 试板 620℃ ×6h 热处置后的抗拉强度均有所降落，这批注焊后热处置睬导致焊接接头强度降落。通过 G-2 试板与 G-3 试板拉伸试验数据对比，550℃ ×6h 热处置后的抗拉强度降落要比 620℃ × 6h 热处置后的抗拉强度降落显著。从G-2 试板与 G-3 试板焊接接头的微观组织对比来看，经过 620℃ ×6h 焊后热处置后的组织产生了再结晶，晶粒得到了细化，因而 G-3 试板焊接接头抗拉强度降落较少。
通过对微观组织的观察，焊缝及扰装响区硬度的升高重要是由于焊缝、扰装响区与母材的组织差距性导致的。相对于母材的 α 相而言，α'相其硬度相对较高，焊缝及扰装响区 α'相的天生使焊缝和扰装响区硬度升高。从硬度数据的了局能够看出，α'相导致的硬度升高是有限的，从弯曲试验的了局来看，α'相的产生并不会导致焊接接头塑性有显著的降落。
5、 结语
本文通过对 R60702 锆的物理机能、化学成分、力学机能、焊接机能进行分析，并凭据上述一系列试验了局及有关分析，能够得出以下4 个结论:
(1) R60702 锆选取钨极氩弧焊焊接，焊枪选取尾部拖罩；，背面也选取氩气；ふ纸斜；，可获得银白色的焊缝金属。无损检测的合格性以及宏观金相试验的合格性，均批注选取钨极氩弧焊焊接步骤质量靠得住不变。
(2) R60702 锆选取钨极氩弧焊焊接，焊材选取 EＲZr-2 焊丝，在焊态、550℃ × 6h 热处置态、620℃ ×6h 热处置态下的抗拉强杜纂弯曲机能均能满足尺度的要求。与焊态相比，经历 550℃ ×6h 热处置后的焊接接头其抗拉强度降落显著，经历620℃ ×6h 热处置后的焊接接头其组织产生了再结晶，晶粒得到了细化，抗拉强度降落不显著。
(3) 焊缝及扰装响区的硬度值不高于母材硬度值 50HV10，满足工程规范的要求，证明焊接时；び帕，焊缝及扰装响区未受到氢、氧、氮的传染。焊缝及扰装响区硬度的升高，重要是由于微观组织中天生的 α'相导致的。
(4) R60702 锆焊态及 550℃ ×6h、620℃ ×6h热处置后的焊缝及扰装响区组织均为片状 α'相，但经历 620℃ ×6h 热处置后的焊缝及扰装响区产生了再结晶，组织得到了细化。
参 考 文 献
［1］ 朱广． 锆材化工离心泵的国产化及其在醋酸化工领域的利用 ［J］． 乙醛醋酸化工，2012 (5): 16-17．
［2］ 康彦，陈婷婷，季琳，等． 国产锆材在醋酸项目中的成功利用及瞻望 ［J］． 精密化工原料及中央体，2011 (10):14-16．
［3］ 王应植，袁彪，浦江，等． 纯锆反映器焊接工艺 ［J］．焊接技术，2008，37 (4): 3．
［4］ 贾瑞亭，刘幼峰． 醋酐反映釜 R60702 锆板开裂原因分析［J］． 理化检验: 物理分册，2014，50 (8): 610-612．
［5］ 杨锋，尉北玲，王旭峰． 核级锆合金钻研近况及我国核级锆材发展方向 ［J］． 金属世界，2016 (3): 5．
［6］ 李向东，严学波． 轧造温度对 R60702 宽幅中厚锆板组织机能的影响 ［J］． 中国钛业，2012 (3): 3．
［7］ 全国锅炉压力容器尺度化技术委员会． NB/T 47011—2010《锆造压力容器》尺度释义 ［M］ .北京: 中国计量出版社，2010: 107-108．
［8］ American welding society． AWS G2.5 Guide for the fusion weld-ing of Zirconium and Zirconium alloy ［S］ .2012．
［9］ 孔麦船，张伟，朵元才，等． 锆 (Ｒ60702) PAW + TIG 焊接技术试验钻研 ［J］． 中国化工设备，2019 (3): 4．
［10］ 龙腾，黄坚，戴军． R60702 锆材 C02 激光焊的气体；ぜ敖油 的 组 织、力 学 性 能 ［J］． 机 械 工 程 材 料，2013，37 (7):48-52．
［11］ ASME boiler and pressure vessel committee on material． ASME BPVC Ⅱ.Part.C，SFA-5.24/SFA5.24M，Specification for Zir-conium and Zirconium-alloy welding electrodes and rods ［S］．2021．
