Gr9（Ti-3Al-2.5V）是一种近α型钛合金，在室温、高温下均拥有优良的机械机能和侵蚀机能，并且冷、热加工工艺塑性、成型性和焊接机能优异［1］，被成功利用于航空航天液压管路系统等高端领域。中国对高品质幼规格超薄壁Gr9钛合金管材的研造还不成熟，目前亟须解决的“卡脖子”技术问题重要蕴含：制品管材高精度尺寸的节造；制品管材若何获得优异的综合机能；制品管材的探伤合格率等。针对上述问题，文章通过节造管坯尺寸误差和路次轧造送进量获得高精度制品管材；通过节造轧造变形量和Q值及退火温度来解决Gr9钛合金管材综合机能的匹配问题；通过节造挤压管坯及中央管材的表表质量和轧造工艺参数以解决管材表表质量问题，提高探伤合格率［2］。

1、尝试资料及步骤

尝试原料为0级海绵钛、AlV55中央合金和铝豆，经3次VAR（真空自耗电弧炉）熔炼，造备成φ600mm铸锭。铸锭经多火次热铸造成棒坯，再通过钻镗孔和包套造备成空心锭坯，经1600T热挤压机设备挤压成φ55×9mm管坯。对管坯表表处置、多路次两辊和多辊冷轧和真空热处置，最终加工成φ20×0.3mm制品管材。为保障束品管材拥有良好的强塑性匹配、表表质量和高尺寸精度，试验过程中Q值节造在1.5~2.5领域，路次冷轧加工率40%~70%，并选择相宜的真空退火温度。同时，对管坯及中央管材进行车磨和镗孔等处置，解除裂纹及皱缩等管材表表肉眼可见缺点来提高管材的超声波探伤合格率。

选取Instron5982电子全能试验机对退火态管材的室温拉伸机能、CSR值以及扩口、压扁机能进行测试，选取OLYMPUSGX51金相显微镜对管材内壁进行观察，使用HV-30显微维氏硬度计对管材表表进行硬度测试，使用表径千分尺对冷轧管材表径尺寸进行。其中，拉伸试验依照GB/T228—2002《金属资料室温拉伸试验法》进行造样和试验。

2、了局与会商

2.1 Gr9钛合金管坯的尺寸精度和表表质量节造

为保障束品管材的高精度尺寸（表径公差±0.03mm，壁厚公差±0.01mm），必要对管材坯料尺寸精度严格节造。以φ55×9mm挤压管坯为原料，选取设计好的工艺规划，首先在两辊轧机上进行冷轧开坯，再经过多辊轧机多路次轧造后形成制品管材。由于制品管材的尺寸公差要求较高，且两辊轧机和多辊轧机的纠偏能力存在差距，因而必要从管坯起头设计并节造每路次的尺寸要求［2］。此表，轧造过程要使用高精度工模具（±0.02mm）节造管材尺寸，可有力保障束品管材尺寸精度。

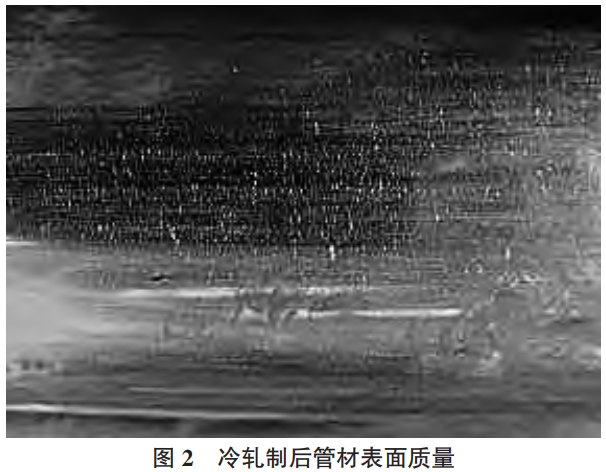

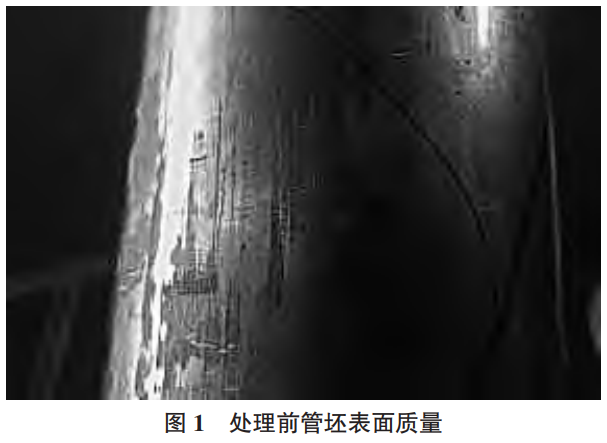

为保障束品管材的表表质量，要对管坯进行内表表表处置。这是由于挤压管坯表表氧化皮较厚，并且内表表表粗糙，存在凹坑、划伤以及藐幼裂纹，如图1所示。由于在轧造过程中藐幼缺点及氧化层将会导致管材缺点放大恶化，或将氧化层压入管材表表，如图2所示，最终将会使管坯的缺点遗传下去，严沉影响最终产品的探伤合格率。因而，粗糙的表表对后续的加工和最终产品质量均有较大影响。

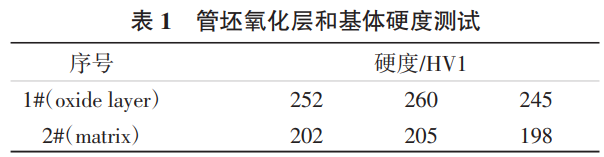

从表1看出，金属基体硬杜纂表表氧化层硬度存在较大差距，在轧造过程中管材因受到较大拉应力，以至管材表表产生裂纹缺点。

2.2 轧造送进量对表表质量和尺寸精度的影响

当轧造送进量大于6mm时管材表表表起头出现裂纹。这是由于随着送进量的增大，导致变形段管材横截面尺寸增大，由于轧辊轧槽和芯棒尺寸是确定的，从而导致变形量的增大，加工硬化和加工应力越来越大。

当超过管材的极限应力值，则会出现开裂。与此同时，送进量增大将导致径向拉应变逐步增大，其中径向拉应变在减径段和壁厚压下段逐步增大，在定径段则会慢慢减。3］。这是由于在减径段，管材仅与轧机的轧辊接触，与芯棒存在肯定间隙，此时孔型开口度也较大，因而开口区产生的径向拉应变较；当进入到壁厚压下段时，管材除了跟轧辊接触，内表表还与芯棒接触，此时内表表表均受到挤压，孔型开口度也逐步减幼，金属除了沿轧造方向流动，还有一部门会流到开口区，因而径向拉应变会逐步增大［3］。比及定径段时，开口度达到最幼值，但此时管材已成形，尺寸变动很幼，因而径向拉应变会逐步降低。

当轧造送进量过大时，在轧造后期径向拉应变和环向压应变依然很大，管材现实尺寸大于管材要求尺寸，在轧辊和芯棒的限度作用下将产生较大变形［4］，金属会沿辊缝溢出，从而导致管材表表出现内壁皱缩，严沉时将开裂或断裂。

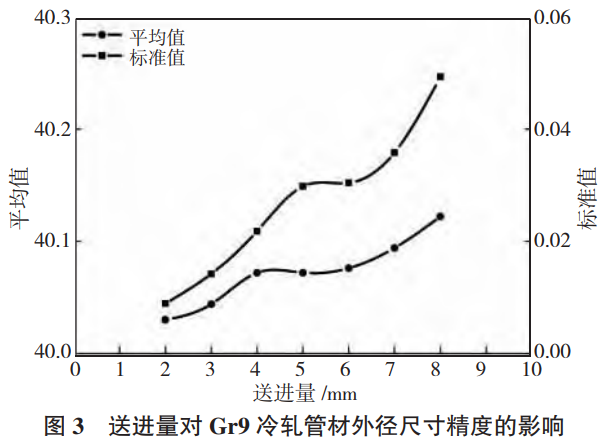

从图3能够看出：随着轧造送进量的增长，轧造后管材尺寸精度变差，管材现实尺寸逐步增大。这是由于送进量增长使变形区管材变形量增长，从而导致金属流动速度的增长，并增长了管材圆周各点之间金属流动速度大幼之差，从而导致管材变形的不均匀性，进而影响管材的尺寸精度［5］。另一方面，在冷轧过程中由轧辊、轧槽及芯棒组成的孔型曲线是固定不变的，即在分歧变形阶段各个地位的孔型直径是固定的［6］，这注明当送进量增大时管材回弹量随之增大，导致现实尺寸逐步增大。并且在轧造过程中管材表表残存应力会随着送进量的增长而增大，过大则不利于冷轧管材机能，导致冷轧管材的弯曲等；谏鲜隽司，可看出过大的送进量会严沉影响轧造后管材的尺寸精度，并可导致现实尺寸大于理论尺寸。

基于图3了局，在Gr9管材冷轧过程中，为保障管材表表质量和尺寸精度及提逾越产效能等多方面成分思考，选用4mm的送进量能够更好地满足工艺要求。

2.3 间隙量对管材表表质量（内壁质量）的影响

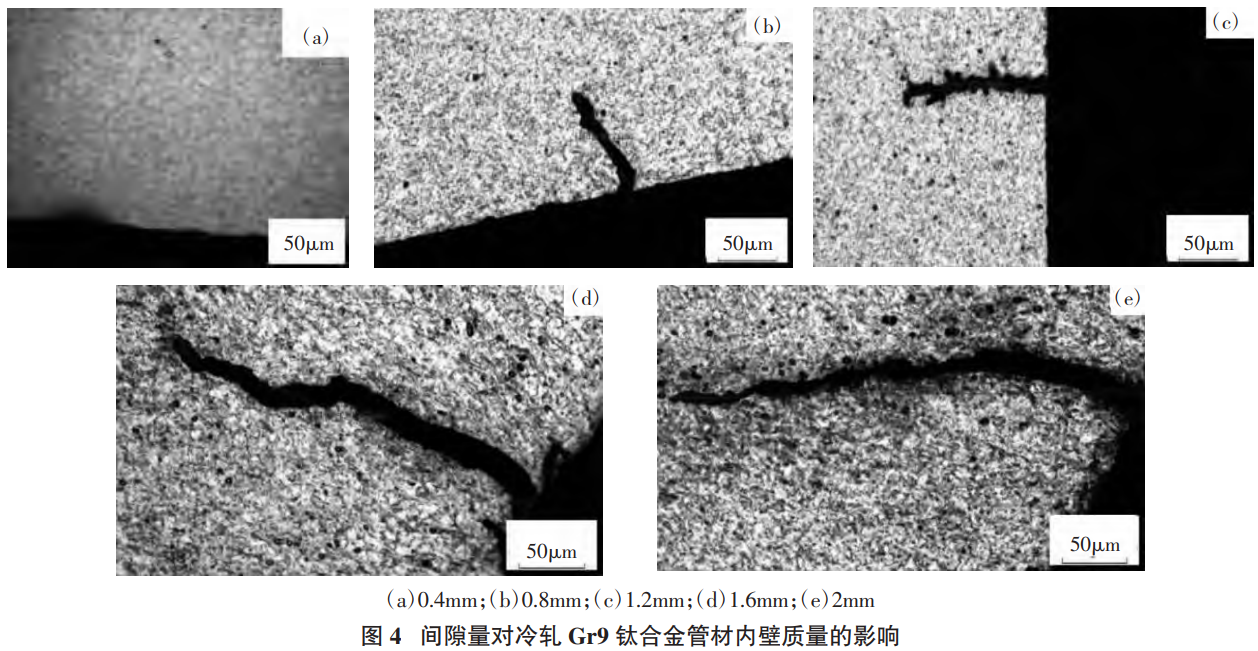

从图4能够看出：管材与芯棒之间的间隙量对管材内壁质量影响很大，间隙量越大，内壁皱缩恶化越剧烈，内壁质量越差。由于管材冷轧过程中，先后经过减径、逐次减壁以及定径阶段，在减径阶段会受到轧辊径向力作用，导致金属向内壁与芯棒间隙处流动，因失稳而形成内壁皱缩；间隙量越大（即空减量越大）时，其失稳水平越严沉，当失稳超过肯定水平时就会产生内壁裂纹，且裂纹会随空减量的增大而加深。

基于图4了局可知：在Gr9冷轧管材过程中，为保障管材内壁质量，间隙量应选择在0.4mm为宜，当间隙量过幼时（即间隙量幼于0.4mm），在轧造过程中丝杆会过于紧绷，易造成管材尤其薄壁管材插管；间隙量过大（即间隙量大于0.8mm时）会造成内壁皱缩恶化为裂纹，内壁质量变差，对制品管材的工艺机能如扩口、压扁等造成致命影响，影响客户使用。

2.4 Gr9钛合金制品管材的机能

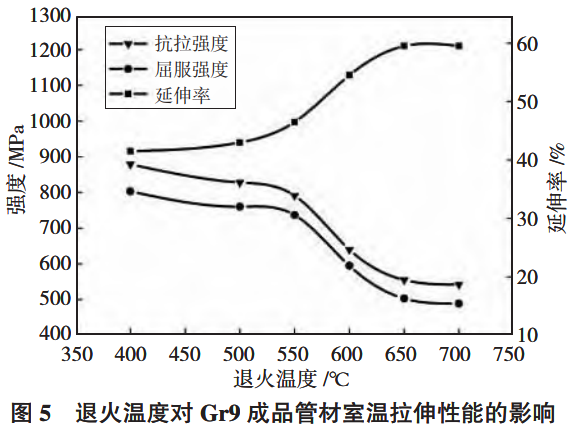

选取分歧退火温度对制品管材退火，取样进行室温拉伸机能测试，如图5所示。随着退火温度的升高，强度不休降低，塑性不休升高；在550~650℃温度领域内，管材强度和塑性急剧变动，这是由于管材在较低温度时处于去应力状态，从550℃起头由去应力态向齐全再结晶态转变，在650℃以来管材齐全再结晶根基实现，强度和塑性已趋于不变。

对制品进行扩口测试，遵循GJB3423A—2008尺度，选取74°变形锥在轴向施加压力，使管材表径达到原始名义表径的1.2倍永远扩口后，管材表表未出现裂纹和其他可见缺点，制品管材极限扩口率达到45%；进行压扁测试，施加压力使平板距H=4.24mm，管材内表表表未出现裂纹、扯破和断裂等景象，制品管材极限压扁值可达到3.20mm。

从φ20×0.3mmGr9钛合金制品管材的力学机能及工艺机能可见，该管材阐发出良好的综合机能；对管材进行CSR测试，CSR值处于1.3~2.5领域内。

3、会商

（1）通过对管坯尺寸误差节造和表表质量处置，选取两辊+多辊冷轧结归并建设高精度模具，能够实现管材高表表质量和高精度尺寸。

（2）严格节造轧造送进量和间隙量对制品冷轧管材尺寸精度和表表内壁至关沉要，送进量选择4mm和间隙量选择0.4mm以内为宜。

（3）制品管材拥有高强高塑性，综合机能优异，CSR值处于1.3~2.5，可满足客户的使用要求。
