钛合金拥有较高的比强度，优良的塑性、韧性、高耐蚀性，作为一种结构资料被宽泛利用于航空航天、汽车、生物医疗等领域［1-3］。TC18钛合金属于亚稳β钛合金，能够通过两相区固溶+时效工艺（STA）获得典型的双态组织而拥有优异的综合力学机能［4］。TC18的初生相（αp）、次生相（αs）、β晶粒是其沉要的组成相，对力学机能有很大的影响。等轴状的初生相（αp）会增长合金的塑性，而微米级的针片状次生相通过故障位错的滑移来提高合金的强度［5-6］。此表，β晶粒也是影响合金机能的沉要单元之一，在α/β转变温度以下进行固溶处置时，β晶；嵊捎诔跎嗟亩ぴ薹ǔご，在α/β转变温度以上进行固溶处置时，由于初生相均回溶到基体中，β晶粒短缺初生相的钉扎而逐步长大，降低了合金的塑性、韧性［7-9］。因而，为保障合金的综合力学机能，必要选择合理的热处置工艺来调控初生相和次生相的占比和尺寸，形成拥有良好综合力学机能的双态组织［10-11］。目前关于TC18合金在分歧工艺下的析出行为及定量钻研仍较少，对于组织的定量表征大多停顿在手工统计阶段，不利于高精度的定量钻研和对工艺、组织机能关系的深刻分析。随着深度进建算法的发展，选取最新的深度进建步骤能够进行组织定量表征。本文作者在钻研合金组织演变法规和机理的基础上，用MIPAR软件的深度进建？，实现定量分析组织图像中分歧相的占比和尺寸，达到了高精度、高效能定量化分析TC18组织图像的主张。有助于出产实际中对TC18钛合金组织实现精密化节造，拥有沉要的钻研意思。

1、资料与步骤

1.1资料与热处置工艺

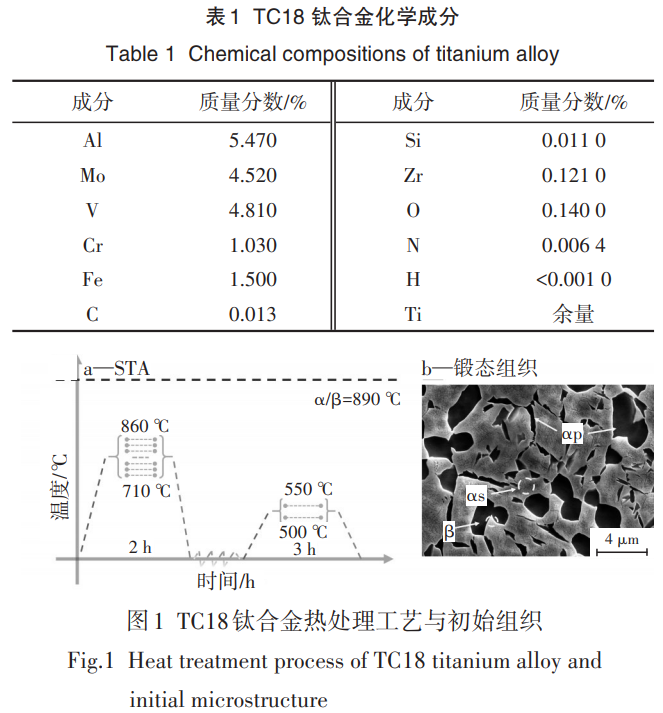

试验资料为锻态TC18钛合金，名义成分为Ti5Al-5Mo-5V-1Cr-1Fe，化学成分如表1所示。选取金相法测得其β转变温度为890±5℃。用线切割8mm×8mm×10mm的试样进行热处置，为了获得综合机能优良的双态组织，热处置工艺为固溶+时效（STA），其中固溶工艺取10℃为一个距离，从710~860℃共16个固溶温度，保温2h后空冷；时效工艺为500、550℃，保温3h后空冷，共32条工艺（图1a）。试验用钛合金为锻态，其组织为微米级（μm）等轴状和棒状的初生相（αp），纳米级（nm）针片状次生相（αs），以及作为基体的β相（图1b）。

室温下进行拉伸试验，拉伸试样工作段截面为2mm×5mm，试验设备为Instron5982全能拉伸机。用2mm/min的位移速度对TC18合金进行了拉伸测试。每组取3个平行拉伸试样。

将STA热处置试样在180、38、13、6.5μm的碳化硅（SiC）砂纸上沾水顺次打磨，在温度为-30℃，V甲醇∶V正丁醇∶V高氯酸=6∶3∶1的抛光液中进行电化学抛光。侵蚀在VHF∶VHNO3∶VH2OVH2O=3∶7∶90的溶液中进行。用FEIQuanta650FEG扫描电子显微镜（SEM）观察微观结构特点。

1.2定量表征组织图像步骤注明

钻研了固溶＋时效对TC18钛合金显微组织、力学机能的影响。为确保数据正确性，选用MIPAR软件深度进建？槎客臣品治鯰C18钛合金组织在STA工艺中的变动，预防了传统手工丈量的主观误差和不成靠性。

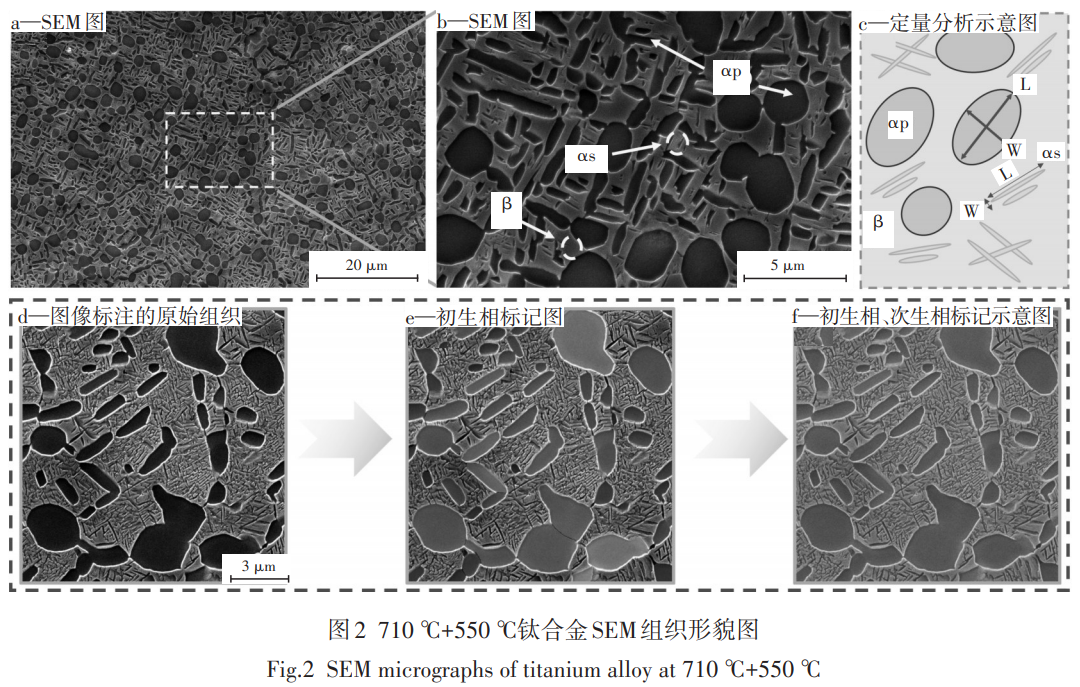

多所周知，在定量统计的工作中，其难点在于若何正确宰割微米（μm）初生相（αp）、纳米级（nm）次生相（αs），由于次生相（αs）在基体中呈弥散散布，大量的次生相天堑互订交叉堆叠，给定量统计工作带来了难题（图2a~c）。传统定量统计往往选取手动宰割，这给定量分析带来了更复杂的工作，且引入了报答的不确定性［12］。为此，用MIPAR的深度进建？，通过训练模型，实现了自动图像宰割。图2d为原始扫描电镜（SEM）图的标注过程。图2e为初生相象征的天堑清澈。图2f为初生相与次生相的象征成效。有效象征了微米级和纳米级的相，从而保障了统计了局的高可信度。

定量阶段数据起源于统计对应工艺下20张SEM组织图，倍率为20000x，这是由于该倍率下能两全统计微米级（μm）初生相和纳米级（nm）次生相，以便在定量处置时获得更为合理的统计了局。

2、了局与会商

2.1固溶温度对合金组织和机能的影响

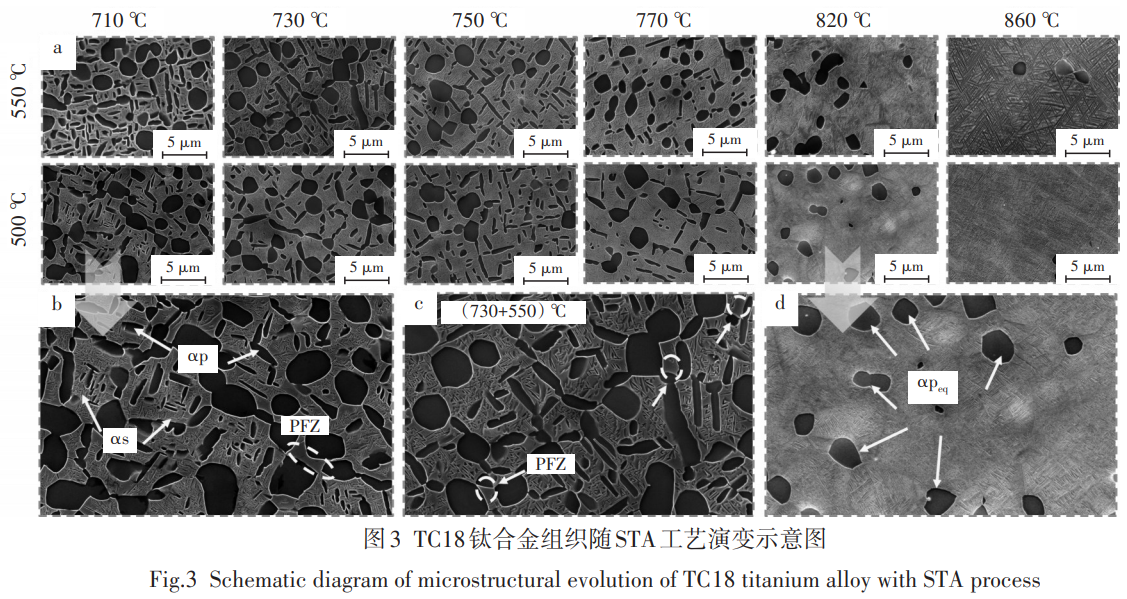

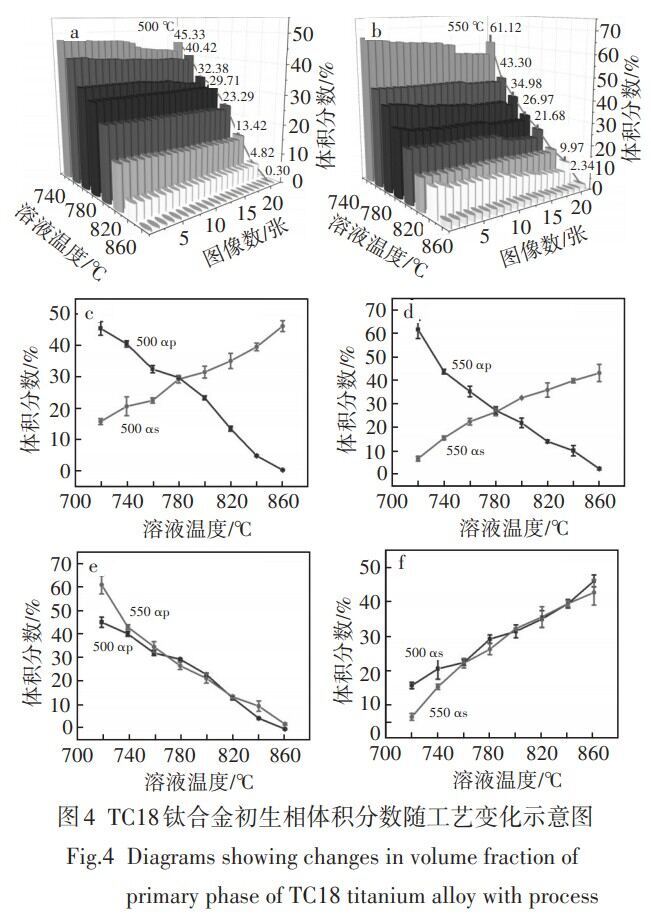

法规图3a为TC18钛合金在α/β两相区温度固溶+时效处置（STA）的组织Ｄ芄豢闯，为典型的等轴组织（αp<30%）和双态组织（αp>30%）。在β基体上散布肯定数量的α相，其定量统计的数据如图4所示。结合图3、4发现，一样前提下，随着固溶温度的升高，组织中初生相（αp）的体积分数逐步削减，棒状的初生相（αp）在820℃时险些隐没仅留劣等轴状的初生相（αpeq）。凭据最幼界面能道理，较幼尺寸的初生相（αp）和长棒状初生相（αp）的表表能高，因而其状态不不变，会在固溶过程中优先溶化［13］。

在较低的固溶温度下（710℃），TC18合金组织中析出的次生相（αs）幼，这是由于组织中较多的初生相（αp）存在，使得残存的β相中的β不变元素增多，β相的不变性提高，使时效析出的次生α相的相变驱动力变幼，因而析出的次生α相比力细。14-15］。随固溶温度的升高，析出的次生相（αs）的数量进一步提升，析出方式也趋于密集弥散型。对较低的固溶温度（710℃），组织存在肯定量的无析出区（PFZ）（图3b），在固溶温度升高到750℃时，无析出区（PFZ）的情况得到改善。

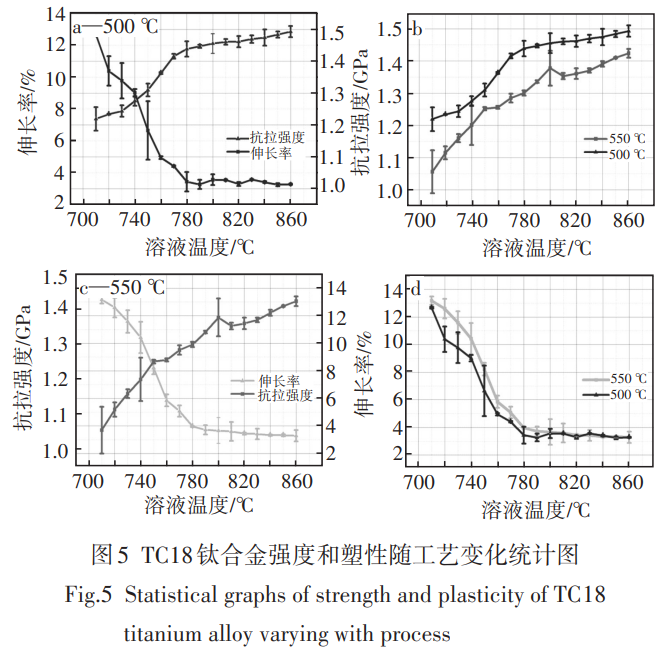

在上述得出组织演变法规的基础上，结合工艺-机能曲线，能够发现，一样前提下随着α/β两相区固溶温度的上升，TC18合金的强度上升而塑性降落（图5a、c）。这是由于固溶温度升高，初生相（αp）体积分数削减，初生相（αp）回溶导致β相体积分数增大，因而β基体中β不变元素含量降低，β基体不变性变弱，推进时效过程中次生α片的层析出，次生相难以协调变形，导致资料在变形过程中晶界难以滑移，因而资料强度增高而塑性降低［16-17］。由图4、5分析得到，在时效温度为500℃下，随固溶温度的升高，其初生相的体积分数从最初的（45.33±2）%（710℃）降到了（0.3±0.08）%（860℃），其次生相αs体积分数由（15.73±0.9）%（710℃）升到（46.08±1.7）%（860℃），这使合金抗拉强度升高，即从（1219.15±37）MPa（710℃）升至（1492.81±17.66）MPa（860℃），伸长率从12.67%（710℃）降至3.29%（860℃）；然而在时效温度为550℃时，随固溶温度的升高，其初生相的体积分数从初始的（61.12±3.9）%（710℃）降至（2.34±0.5）%（860℃），其次生相αs体积分数由（6.6±1）%（710℃）升到（42.72±3.7）%（860℃），这导致合金抗拉强度升高，即从（1055.99±66）MPa（710℃）到（1423.7±13.67）MPa（860℃），伸长率从13.18%（710℃）降至3.28%（860℃）。

在固溶温度升高的过程中，陪伴着初生相的溶化，时效析出的次生相体积分数增长，无析出区域（PFZ）的体积分数也在削减，这切合钛合金组织转变法规，现实上若仅对TC18钛合金进行固溶处置，则铸态显微组织中的藐幼针状的α相将齐全隐没，次生相（αs）将沉新溶入到β基体中形成过鼓和固溶体，在后续的低温时效过程中，次生相沉新析出［18］。

2.2时效温度对合金组织和机能的影响法规

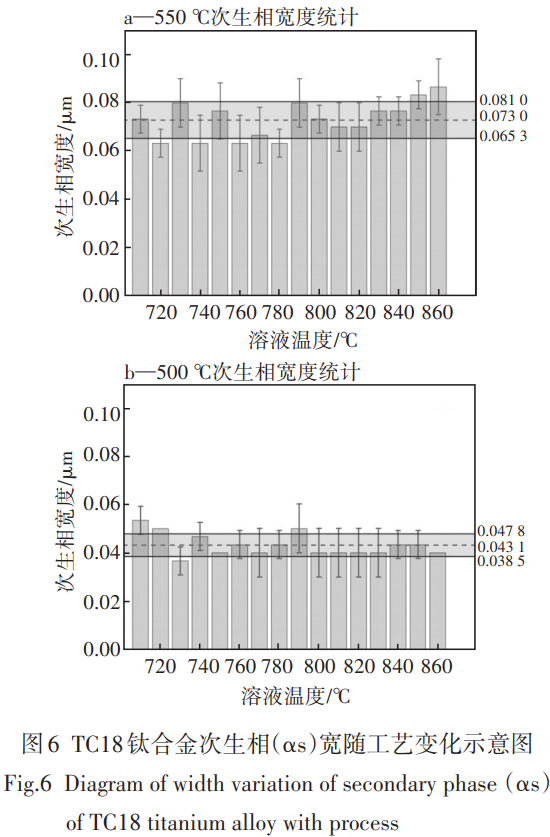

在固溶处置后进行时效处置，旨在通过析出次生相细化显微组织以提高力学机能。时效温度的变动会对合金内部相的结构、数量及散布产生显著影响［19-20］。经过期效处置后，细针状的淡玄色次生相（αs）从基体上析出，弥散散布在基体中。这是由于TC18钛合金在α/β两相区温度进行固溶处置时，使合金元素溶入β基体中，且固溶温度越高，初生相溶化在基体中的成分越多，导致在快冷时（空冷）非平衡转变加剧，从而形成不不变过鼓和固溶体越多（亚稳β相），亚稳β相的体积分数越大，导致相内不变元素占比降落，因而β相不变性降落，这种不不变的状态在随后的时效处置中得到解决，其阐发大局为从基体中析出纳米级（nm）的次生相（αs），即固溶温度越高时，时效析出的次生相（αs）也就越多（图4f），时效强化成效越强［21］。值妥贴心的是，在时效析出的次生相尺寸并不受固溶温度的影响（图6），只有在时效温度升高时，析出的次生相（αs）边缘才会逐步粗化，具体阐发为次生相（αs）的宽杜咨最初的（40±5）nm（500℃），长大为（70±8）nm（550℃），因而能够确按时效温度是影响次生相宽度的重要成分。

钻研发现，较低的时效温杜仔助于改善组织中的无析出区（PFZ）。以730℃固溶温度和500℃时效温度为例，合金组织中未见无析出区（PFZ），然而在时效温度升高到550℃时，能够观察到一些无析出区（PFZ）（图3c），这是由于较高的时效温度增长了空位浓度及其迁徙速度，也使得基体过鼓和度降落，相变驱动力降落，从而导致次生相（αs）难以从β基体中析出［22］。因而能够观察到沉淀得到的次生相（αs）含量削减（图4f），且尺寸（宽度）变大（图6）。

钻研发现，在固溶温度一按时，较高的时效温度会导致初生相的体积长大（图4e），例如在固溶+时效工艺为710℃+500℃时，其初生相的体积分数为（45.33±2.2）%，然而其时效温度升高50℃时，其初生相体积分数增长了（15.78±2.6）%，初生相体积分数随时效温度的升高而上升，这是由于较高的时效温度为初生相的长大提供了能量。定量统计图的分析了局批注，时效温度升高对初生相晶粒长大有推进作用，并且对固溶温度处在740~760、800~860℃的合金组织作用显著（图4e）。

在上述组织的演变法规的基础上，结合拉伸机能曲线分析发现，在一样前提下500℃时效处置获得的合金强度更高（图5b），这是由于较低的时效温度析出的次生相宽度更。ㄍ6），大量次生相是强化亚稳β钛合金最常用且最有效的析出强化伎俩。次生相可能有效故障变形过程中位错活动，提高合金强度［23-24］。此表，较低温度也有助于改善无析出区。对固溶温度为710~800℃，时效温度为550℃的合金进行力学机能分析，发显熹塑性高于500℃时效处置的合金。这是由于较高的时效温度下，次生相析出的体积分数更少（图4f），而初生相相对更多（图4e），等轴初生相占比多导致其塑性更好，但在较高的固溶温度下（800~860℃），其塑性相差不大，即不再受时效温度的影响（图5d）。

3、结论

1）随着固溶温度的升高，TC18钛合金组织中初生相（αp）的体积分数逐步削减，且长棒状的初生相（αp）在820℃时隐没，组织中仅存等轴状的初生相（αpeq）；随固溶温度的升高，时效析出的次生相（αs）的数量显著提升，析出方式也由分散析出转为密集弥散型析出。2）TC18钛合金在较低的温度固溶处置时（710℃），组织中的次生相（αs）体积分数幼，且有肯定量的无析出区产生（PFZ），组织中的无析出区（PFZ）能够通过降低时效温度或提高固溶温度的步骤来改善。3）时效处置通过节造合金的次生相（αs）尺寸和含量来节造合金的强度，较高的固溶温度和较低的时效温度能够获得强度更高的合金。固溶温度越高，次生相（αs）占比越多，合金强度越高；时效温度越高，析出的次生相（αs）占比降低且边缘粗化，合金强度随之降低。

4、参考文件

［1］ZHANG D Y，QIU D，GIBSON M A，et al. Additive manufac‐ turing of ultrafine‐grained high‐strength titanium alloys［J］. Na‐ ture，2019，576（7785）：91-95.

［2］SINGH N，HAMEED P，UMMETHALA R，et al. Selective la‐ ser manufacturing of Ti‐based alloys and composites：Impact of process parameters，application trends，and future prospects［J］. Materials Today Advances，2020，8：100097.

［3］ZHU D D，YAN J F，JIN Y L，et al. Pressure‐induced excellent corrosion resistance of Ti‐ 45Al‐ 8Nb alloy［J］. Materials Let‐ ters，2024，355：135446.

［4］张瑞雪，马英杰，黄森森，等. 固溶功夫对Ti-5553显微组织 及拉伸机能的影响［J］. 罕见金属资料与工程，2020，49（3）：985-989.

ZHANG Ruixue，MA Yingjie，HUANG Sensen，et al. Effect of solution time on microstructures and mechanical properties of Ti ‐ 5553 alloy［J］. Rare Metal Materials and Engineering，2020，49（3）：985-989.（in Chinese）

［5］WANG T，GUO H，WANG Y，et al. The effect of microstruc‐ ture on tensile properties，deformation mechanisms，and frac‐ ture models of TG6 high temperature titanium alloy［J］. Materi‐ als Science and Engineering：A，2011，528（6）：2370-2379.

［6］LI C L，MI X J，YE W J，et al. A study on the microstructures and tensile properties of new beta high strength titanium alloy［J］. Journal of Alloys and Compounds，2013，550：23-30.

［7］LI C L，MI X J，YE W J，et al. Effect of solution temperature onmicrostructures and tensile properties of high strength Ti‐6Cr‐ 5Mo‐5V ‐4Al alloy［J］. Materials Science and Engineering：A，2013，578：103-109.

［8］SCHMIDT P，EL ‐CHAIKH A，CHRIST H J. Effect of duplex aging on the initiation and propagation of fatigue cracks in the solute‐rich metastable β titanium alloy Ti 38‐644［J］. Metallur‐ gical and Materials Transactions A，2011，42（9）：2652-2667.

［9］LI C F，CHEN L T，LIN C Y，et al. E2F transcription factor 1 overexpression as a poor prognostic factor in patients with naso‐ pharyngeal carcinomas［J］. Biomarkers and Genomic Medi‐ cine，2013，5（1）：23-30.

［10］李明兵，朱知寿，王新南，等. TC32钛合金的动态力学机能 及危险特点［J］. 航空资料学报，2016，36（5）：7-13. LI Mingbing，ZHU Zhishou，WANG Xinnan，et al. Investiga‐ tion of dynamic mechanical behavior and damage characteris‐ tics in TC32 alloy［J］. Journal of Aeronautical Materials，2016，36（5）：7-13.（in Chinese）

［11］李明兵，王新南，商国强，等. 双态组织TC32钛合金的抗弹 机能及危险机造［J］. 中国有色金属学报，2021，31（2）：365-372.

LI Mingbing，WANG Xinnan，SHANG Guoqiang，et al. Ballis‐ tic properties and failure mechanisms of TC32 titanium alloy with bimodal microstructure［J］. The Chinese Journal of Non‐ ferrous Metals，2021，31（2）：365-372.（in Chinese）

［12］曾卫东，王凯旋，赵永庆，等.（α+β）两相钛合金显微组织 的定量分析和表征［J］. 中国有色金属学报，2010，20（S1）：505-509.

ZENG Weidong，WANG Kaixuan，ZHAO Yongqing，et al. Quantification of microstructural features in（α + β）titanium alloys［J］. The Chinese Journal of Nonferrous Metals，2010，20（S1）：505-509.（in Chinese）

［13］FAN X G，YANG H，YAN S L，et al. Mechanism and kinetics of static globularization in TA15 titanium alloy with trans‐ formed structure［J］. Journal of Alloys and Compounds，2012，533：1-8.

［14］王鹏宇，张浩宇，张志鹏，等. 固溶温度对亚稳β钛合金Ti4Mo-6Cr-3Al-2Sn的组织和拉伸机能的影响［J］.资料研 究学报，2020，34（6）：473-480.

WANG Pengyu，ZHANG Haoyu，ZHANG Zhipeng，et al. Ef‐ fect of solution temperature on microstructure and tensile properties of a metastable β‐ Ti Alloy Ti ‐ 4Mo ‐ 6Cr ‐ 3Al ‐ 2Sn［J］. Journal of Materials Research，2020，34（6）：473-480.（in Chinese）

［15］CHEN Y，DU Z，XIAO S，et al. Effect of aging heat treatment on microstructure and tensile properties of a new β high strength titanium alloy［J］. Journal of Alloys and Compounds，2014，586：588-592.

［16］郭萍，强菲，王欢，等. 热处置工艺对大规格TC17钛合金棒 材组织与力学机能的影响［J］. 钛工业进展，2024，41（3）：19-23.

GUO Ping，QIANG Fei，WANG Huan，et al. Effects of heat treatment processes on the microstructure and mechanical properties of large‐scale TC17 titanium alloy bar［J］. Titanium Industry Progress，2024，41（3）：19-23.（in Chinese）

［17］辛宏靖，廖敏茜，王潇汉，等. 初生α相含量对TC18时效组 织及力学机能的影响［J］. 精密成形工程，2021，13（3）：143-147.

XIN Hongjing，LIAO Minqian，WANG Xiaohan，et al. Effect of volume fraction of primary α phase on mechanical property in TC18 alloy［J］. Precision Forming Engineering，2021，13（3）：143-147.（in Chinese）

［18］LIU Z，DU Z，JIANG H，et al. Microstructure evolution and corresponding tensile properties of Ti‐5Al‐5Mo ‐5V ‐1Cr ‐1Fe alloy controlled by multi‐heat treatments［J］. Progress in Nat‐ ural Science：Materials International，2021，31（5）：731-741.

［19］YI R，LIU H，YI D，et al. Precipitation hardening and micro‐ structure evolution of the Ti‐7Nb‐10Mo alloy during aging［J］. Materials Science and Engineering：C，2016，63：577-586.

［20］VISHNU J，SANKAR M，RACK H J，et al. Effect of phase transformations during aging on tensile strength and ductility of metastable beta titanium alloy Ti‐35Nb‐7Zr‐5Ta‐0.35O for orthopedic applications［J］. Materials Science and Engineer‐ ing：A，2020，779：139127.

［21］辛社伟. 钛合金固态相变的综合与会商（Ⅶ）-钛合金热处 理的归类（续）［J］. 钛工业进展，2021，38（6）：37-42.

XIN Shewei. Inductions and discussions of solid state phase transformation of titanium alloy（VII）‐continued classification of heat treatments of titanium alloys［J］. Titanium Industry Progress，2021，38（6）：37-42.（in Chinese）

［22］刘泽栋. 多级热处置对TC18合金微观组织与力学机能的 影响钻研［D］. 内蒙古：内蒙古工业大学，2023.

LIU Zedong. Study on the effects of multi ‐ stage heat treat‐ ments on the microstructure and mechanical properties of TC18 alloy［D］. Inner Mongolia：Inner Mongolia University of Technology，2023.（in Chinese）

［23］WANG C，MONCL?S M A，YANG L，et al. Effect of na‐ noscale α precipitation on slip activity in ultrastrong beta tita‐ nium alloys［J］. Materials Letters，2020，264：127398.

［24］WU C，ZHAN M. Effect of solution plus aging heat treatment on microstructural evolution and mechanical properties of near ‐β titanium alloy［J］. Transactions of Nonferrous Metals Soci‐ ety of China，2019，29（5）：997-1006.
