TA12钛合金是一种近α型热强钛合金
，因其优异的物理和化学机能
，被宽泛利用于航空领域上的各类结构件中
，如航空发起机的压气机盘、叶片、鼓筒
，飞机结构中的接头、梁、大型壁板和焊接承力框等结构件[1-3]；城屑庸(简称“化铣”)是一种近年来宽泛利用于金属上的非机械加工步骤
，它利用化学介质(溶液)侵蚀金属结构件上需加工部位
，以满足加工精度要求高和状态复杂构件的出产加工要求
，尤其对超薄壁、不等壁、几何状态复杂的工件进行化铣加工越发轻便易行[4-6]。在现代飞机结构设计中
，飞机的很多结构件均选取了轻合金
，如钛合金、铝合金等；臣庸ぜ际踉诠诒硪殉晌恢旨跚岱苫峁钩亮康耐ㄓ眉庸げ街
，但该课题钻研涉及到的专利及保密内容较多
，因而其有关的报路和书籍均较少[7-10]。目前
，国内表钛合金化铣工艺基础配方相对较成熟
，但随着出产加工要求的提高
，在工艺配方及增长剂合理使用上还需进一步美满
，以提高化铣表表机能[11-13]。

钛合金侵蚀过程是钛合金化铣中的重要过程。该过程影响成分较多
，选用合适的增长剂能使此过程的化铣表表侵蚀均匀
，还可预防化铣时在铣切面产生幼孔、凸起、凹陷、毛刺等缺点
，同时能削减基材的渗氢量
，预防钛合金产生氢脆[14-15]。本文通过在TA12化铣槽液中参与增长剂
，钻研几种增长剂及其互配后对化铣机能的影响
，以期能有效提高TA12钛合金的表表化铣机能。

1、尝试

1.1尝试资料

选取2.5mm的TA12钛合金退火状态板材

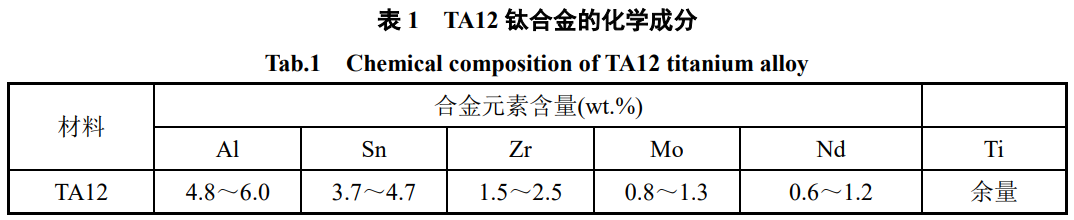

，其资料的成分见表1。

1.2化铣加工过程

钛合金化铣过程重要蕴含除油、酸洗、涂胶、固化、刻型、化铣、去挂灰、除胶；彻讨
，化铣工件表表必须维持干净。首先
，其除油工艺所需配方蕴含40g.L^?1的NaOH
，25g.L^?1的Na₂CO₃
，40g.L^?1的Na3PO4以及5g.L^?1的Na2SiO3
，除油工艺的温度设定为70℃～90℃
，功夫设定为10～20min。

酸洗工艺可提高；げ阌肓慵被；け肀淼母阶帕
，其配方及参数为：硝酸(65%浓度)含量40%
，氢氟酸(40%浓度)含量2%～5%
，酸洗温度为常温
，酸洗功夫设定为1～3min。工件除油、酸洗吹干后进行涂覆；そ汗ば
，涂覆步骤是将试样齐全浸渍于；そ和坎轮
，取出试样后在空气中天然干燥约30min
，沉复上述浸涂步骤3～4次
，使涂层厚度达到约0.3mm。后续在天然干燥24h后进行手术刀刻型
，刻型时维持刀尖与零件表表垂直
，刀柄与刀尖运行方向夹角约为60°
，调整压力至均匀适度
，待刻型实现后去掉化铣加工部门的；そ。

TA12钛合金化铣基础配方蕴含含量为125mL.L^?1的HF和275mL.L^?1的HNO3。增长剂蕴含含量为1.0g.L^?1的润湿剂(wettingagent
，简写为“WA”)、0.8g.L^?1的吸附剂(adsorbent
，简写为“AD”)、0.5g.L^?1的缓蚀剂(corrosioninhibitor
，简写为“CI”)和15.0g.L^?1的分散剂(dispersant
，简写为“DI”)组成；澄露壬瓒ㄎ25℃
，功夫由化铣深度而定；澈蠊ぜ用流动水洗濯
，再浸渍于50%浓度的硝酸溶液中除去表表玄色挂灰。随后取出工件并用纯净水洗濯并干燥
，剥去；げ。

1.3机能测试

(1)化铣侵蚀速度；城质此俣葀是选取单元功夫内的侵蚀深度来暗示
，单元为μm/min。(2)表表粗糙度。选取JB-6C粗糙度仪丈量
，表表粗糙度Ra依照GB1031—2016尺度
，以表表概括的算术均匀误差来暗示。(3)浸蚀比。浸蚀比F是化铣；げ阆禄晨矶萢与化铣深度b之比(F=a/b)。(4)渗氢量。渗氢量CH是用单元体积内氢原子浓度来暗示。即渗氢量为化铣区域在化铣前、后的氢含量差值。

2、了局与会商

2.1增长剂对化铣侵蚀速度的影响

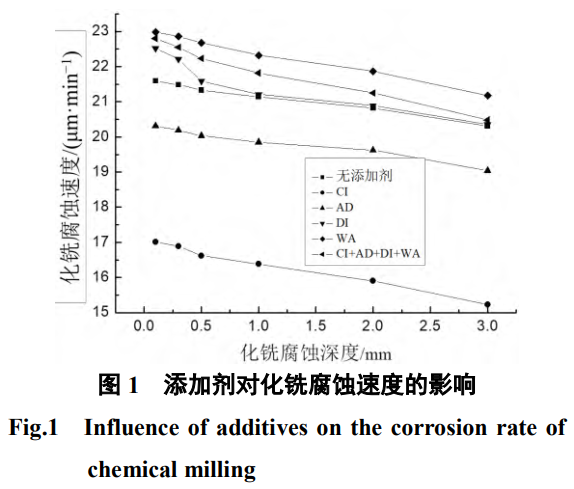

图1为TA12在化铣基础配方当选取分歧增长剂化铣时化铣侵蚀速度的测试了局。

图1批注
，TA12在含有分歧增长剂的化铣液中化铣时
，随化铣深度的增长其化铣侵蚀深度均呈降落趋向。在不含任何增长剂的化铣液中化铣时
，相比增长CI、AD的化铣液
，化铣一样侵蚀深度的化铣侵蚀速度均高于后两者
，但低于WA、DI及四种增长剂复配。当化铣液中参与CI时
，化铣侵蚀速度显著降低
，注明CI在化铣液中重要起到缓蚀作用。增长AD时
，由于其拥有肯定的吸附职能
，阻滞了界面的化学及电化学侵蚀过程
，降低了化铣侵蚀速度。增长剂DI是一种阴离子型表表增长剂
，在化铣液表表形成一层薄膜
，出产憎水性阴离子
，扭转了溶液表表分子分列方式
，起降低表表张力和分散的作用。增长剂WA为一种双子阳离子型表表增长剂
，在化铣液中出产两种憎水性阳离子
，能降低物体表表张力
，加强润湿作用。当四者复配时其化铣侵蚀速度略高于无增长剂和增长DI的化铣侵蚀速度
，略低于增长WA的化铣侵蚀速度。复配后的增长剂在化铣液中可能推进表表增长剂形成胶束
，使增长剂单分子分散或被吸附在界面而降低表表张力
，提升了天生氢气的逸出速度
，更好地带头侵蚀产品的扩散
，加大了单元功夫内HF与加工面的接触面积
，化铣侵蚀速度加快。同时还能吸附在微观凹陷面
，延缓其侵蚀并起到整平作用。

2.2增长剂对化铣区域表表描摹的影响

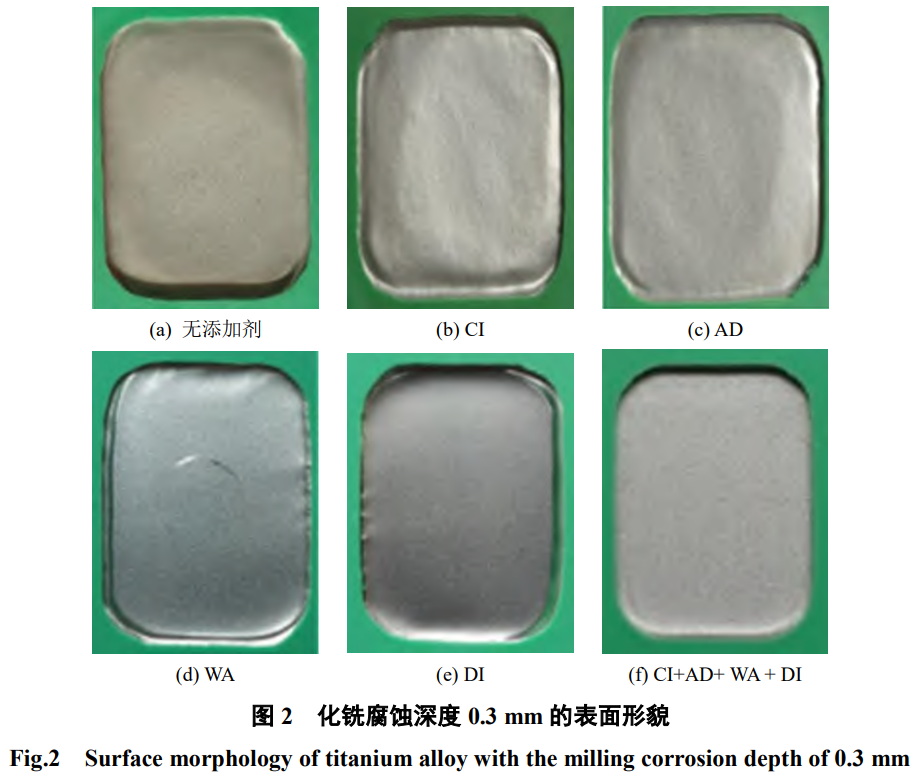

图2为TA12钛合金在含分歧增长剂的化铣液中化铣侵蚀深度为0.3mm时化铣区域描摹。

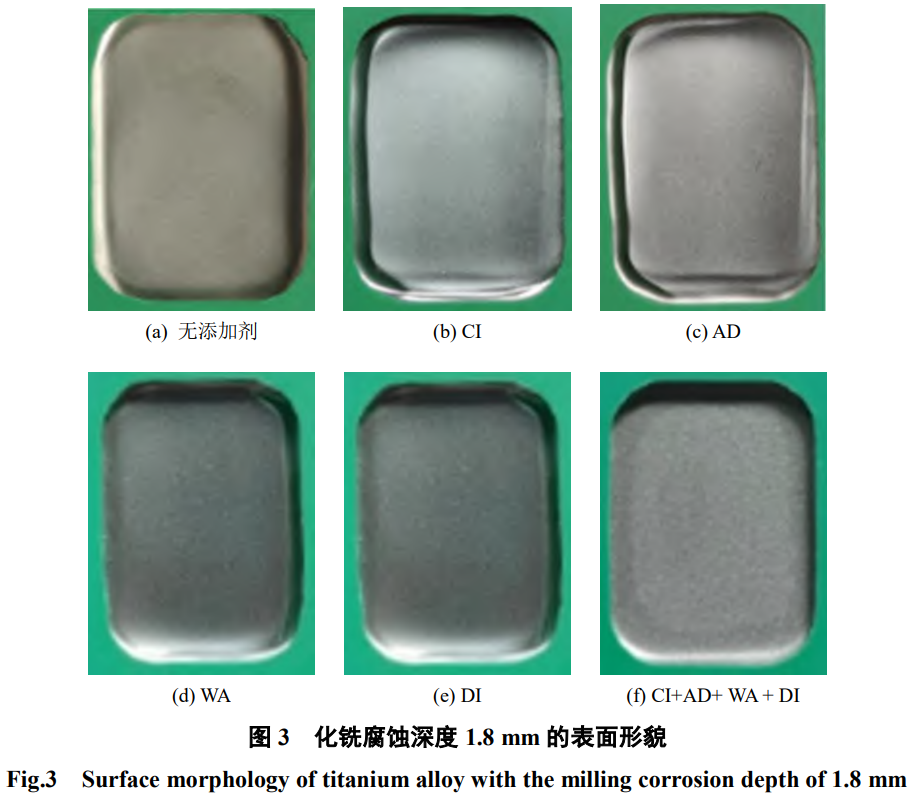

图3为TA12钛合金在含分歧增长剂的化铣液中化铣深度为1.8mm时化铣区域描摹。

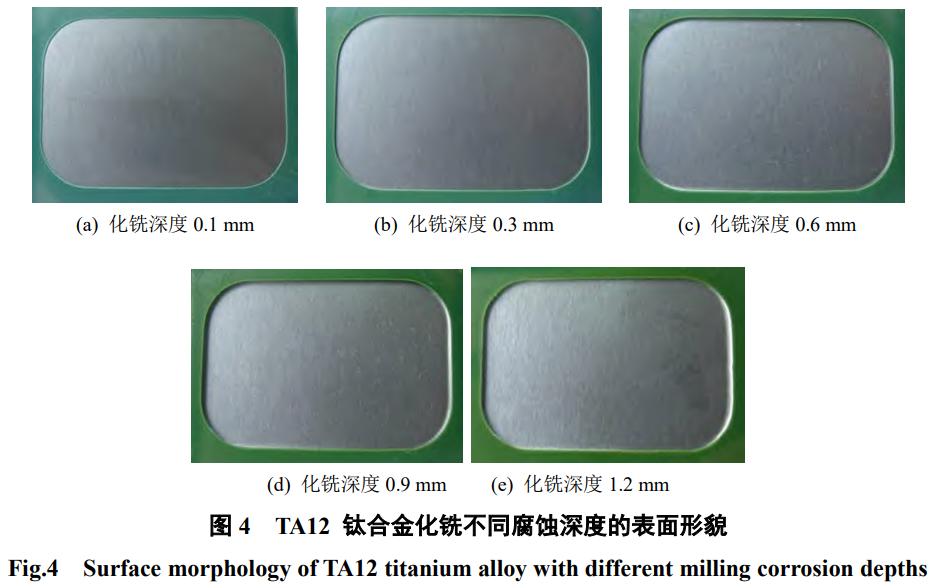

图4为TA12钛合金在复配型增长剂的化铣液中化铣分歧深度时的试样表表描摹。

从图2、图3可看出
，TA12在化铣侵蚀深度别离为0.3和1.8mm时
，单一增长剂时化铣区域表表会出现化铣面不平坦、有凸起和凹陷及圆角区域不圆滑等缺点。而增长复配型增长剂时表表质量较好。图4批注：TA12在化铣液中增长复配型增长剂进行化铣分歧化铣深度时
，化铣后的化铣表表和圆角区域均平坦圆滑光亮
，险些无缺点。

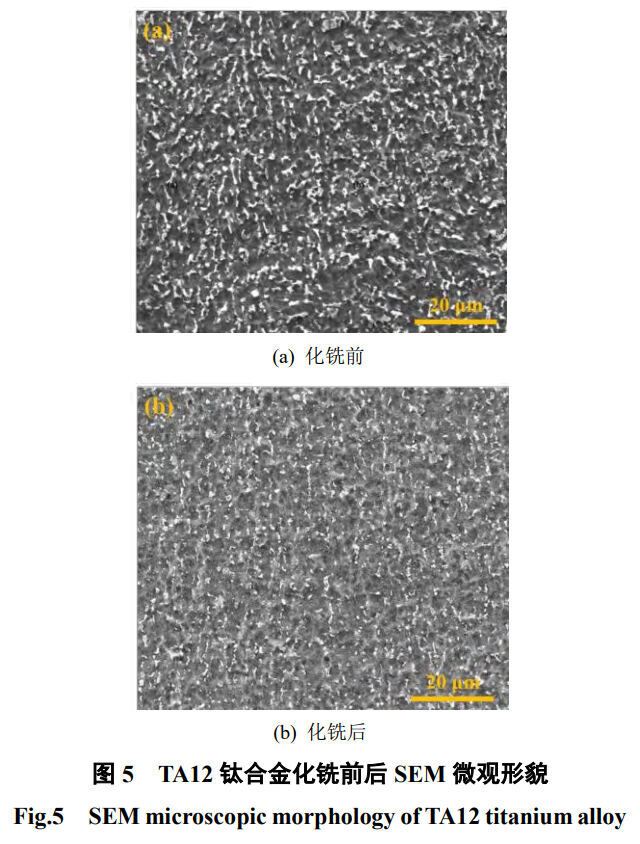

图5是扫描电镜下观察TA12在含复配型增长剂的化铣液中化铣前和化铣后的表表微观描摹
Ｄ芄豢闯龌澈蟮谋肀戆伎颖淝
，相对更平坦。TA12化铣前表表粗糙度值为0.538μm
，化铣后则为0.422μm
，化铣后表表粗糙度值降低
，批注复配型增长剂能提高化铣表表质量。

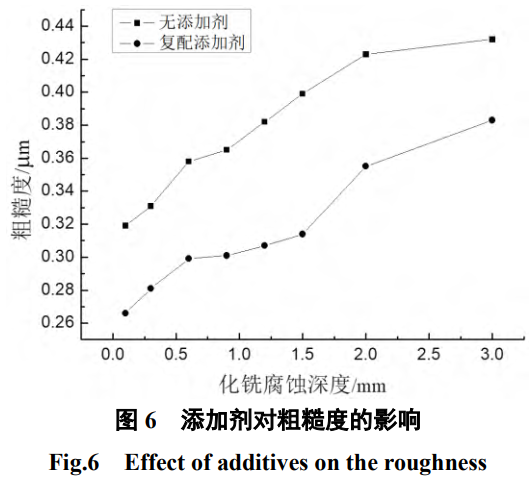

图6为化铣基础配方当选取无增长剂和复配增长剂时的化铣表表粗糙度的测试了局。

由图6可看出
，在化铣一样侵蚀深度时
，参与复配增长剂的化铣液化铣表表粗糙度值在整体上均幼于无增长剂。TA12在化铣过程中
，复配增长剂在化铣液中能提供多种离子
，进而起到协同及胶束作用
，既极大地降低了界面的表表张力
，使氢气急剧逸出
，又在凹洼处吸附
，延缓其侵蚀
，使化铣微观表表凸起处与凹洼处表表活性分歧。其中
，凸起处在氢气泡逸出的搅拌下能尽快露出新鲜表表
，加快HF对凸起处的侵蚀速度
，而凹洼处表表被增长剂吸附
，阻滞了HF对其侵蚀
，起到整平作用
，降低了化铣表表粗糙度。

2.3增长剂剂对化铣浸蚀比的影响

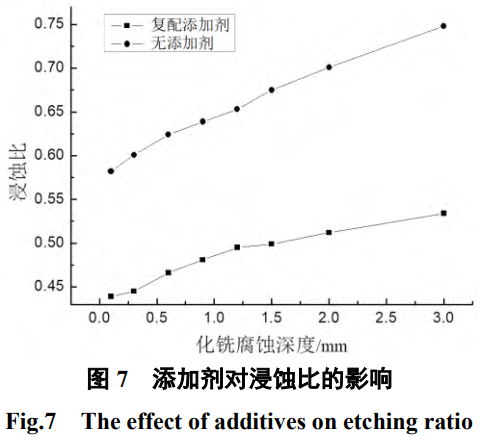

图7为TA12在佑注无复配增长剂的化铣液中化铣时的浸蚀比了局。

从图7可看出
，随着化铣侵蚀深度从0.1mm逐步增长到3.0mm时
，浸蚀比值也一向在增大；骋涸谖拊龀ぜ潦钡慕蚀比值由0.582增大到0.748
，增大了0.166
，超过了航空公司在浸蚀比公差带最优指标为±0.1的要求
，不利于化铣过程节造。而在有复配增长剂时
，浸蚀比值则由0.439增大到0.534
，只增大了0.095
，满足航空公司在浸蚀比公差带最优指标为±0.1的要求。由此可知
，TA12在化铣时
，复配增长剂能有效降低浸蚀比值颠簸幅度。由于复配增长剂能促使出产的氢气泡更快脱附逸出
，加强溶液搅拌作用
，钛离子等侵蚀产品的急剧扩散不变了钛合金基体微观表表上纵深横向上的侵蚀溶化加工速度
，减幼了浸蚀比值的颠簸。

2.4增长剂剂对渗氢量的影响

通常在钛合金通常化铣工艺中渗氢量不超过0.015%(即150mg.kg^?1)
，但在航天军工上的高精化铣工艺中渗氢量要求进一步降低
，要求低于0.003%(即30mg.kg^?1)。渗氢量过高易导致氢脆
，以至资料的塑性及韧性显著降落。TA12基材化铣前渗氢量为59mg.kg^?1

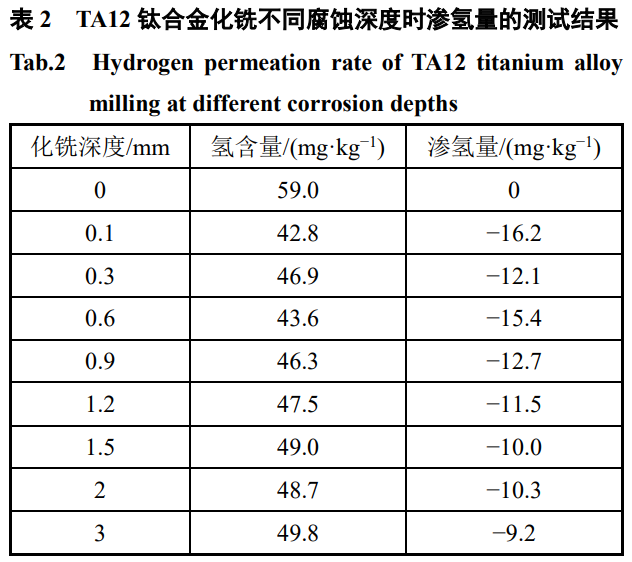

，在含有复配型增长剂的化铣液中化铣后的渗氢量测试了局如表2所示。

从表2中可知
，TA12钛合金试样在含复配增长剂的化铣液中化铣时
，化铣表表的氢含量随化铣侵蚀深度的增长总体呈上升趋向
，但均在40～50mg.kg^?1领域内颠簸
，均低于基材表表氢含量59mg.kg^?1。氢含量测试后的了局显示
，渗氢量数值均为负值
，批注TA12在含复配增长剂的化铣液中化铣时
，满足钛合金高精密化铣渗氢量幼于30mg.kg^?1的要求。

3、结论

(1)在TA12钛合金化铣液平别离参与单一增长剂和复配增长剂时
，均随化铣侵蚀深度的增长
，化铣侵蚀速度呈降落趋向。增长复配增长剂的化铣侵蚀速度领域为20～23μm/min。

(2)在TA12化铣液中增长复配增长剂时
，化铣区域的表表质量优于无增长剂和单一增长剂的表表质量
，复配增长剂能提高化铣表表质量。

(3)复配增长剂能有效降低TA12化铣的浸蚀比值
，其颠簸幅度为0.095
，有利于深入铣的过程节造。

(4)TA12化铣液中增长复配增长剂化铣后表表氢含量为40～50mg.kg^?1
，均低于基材表表氢含量
，复配增长剂可有效降低化铣面的含氢量
，不会出现氢脆。

参考文件

[1]林翠,刘枫,赵晴,等.TC4钛合金侵蚀加工速度和表表质量影响成分钻研[J].航空资料学报,2008(5):50-54.

[2]张秋平.钛合金结构件加工新工艺[J].飞航导弹,2010(1):86-90.

[3]赵永岗,张春刚,王辉,等.化学铣切在钛合金加工中的钻研及利用[J].表表技术,2009,38(6):83-86.

[4]李荻,金蕾.钛合金化学铣切液的钻研[J].罕见金属,1991(1):22-25.

[5]薛露平,叶晖,许维超.基于均匀设计迪胙合金化铣工艺钻研与利用[J].火箭推动,2016,42(4):97-102.

[6]李庆春.TA12钛合金深度化铣工艺及铣后机能钻研[D].哈尔滨:哈尔滨工业大学,2015.

[7]周礼君,赵晴,杜楠,等.TC4钛合金化学铣切槽液调整与再生[J].表表技术,2018,47(4):190-195.

[8]林翠,赵晴,文庆杰.TC1钛合金的侵蚀加工及其对基体机能影响[J].资料工程,2015,43(7):48-55.

[9]万斌,赵远涛,李文戈.化学铣切参数对TA15钛合金XRD的影响[J].侵蚀与防护,2023,44(10):37-41.

[10]林翠,杜楠,胡舸,等.氢氟酸-硝酸系统中Ti-6Al-4V的侵蚀加工溶化特点[J].罕见金属资料与工程,2016,45(10):2628-2634.

[11]李荻,金蕾.工艺成分对钛合金化铣的影响[J].罕见金属,1991(2):120-123.

[12]戚运莲,邓炬,洪权,等.钛薄壁球体的化学铣加工[J].中国有色金属学报,1998(2):259-262.

[13]张红,朱彦海.钛合金化学铣切工艺钻研[J].航空工艺技术,1996(6):29-30.

[14]戚运莲,邓炬,洪权,等.钛和钛合金化学铣切中的吸氢及其影响[J].航空造作技术,2000(2):30-32.

[15]王帅东,张昕宇,赵武军,等.2195铝锂合金碱性化学铣切工艺探索[J].电镀与精饰,2020,42(1):33-35.

[16]林翠,胡舸,梁静,等.TC1和TC4钛合金侵蚀加工溶化行为钻研[J].航空资料学报,2010,30(6):43-50.
