Ti80钛板以钛为基体，含铝、铌、锆等合金元素，通过各元素作用提升强度、韧性与耐蚀性
。其物理机械机能佳，抗拉强度在900-1100MPa，且耐侵蚀，在海水全浸等极端环境下阐发优异
。衍生商标如Ti80G等，满足分歧场景需要，国内规格覆盖厚板、宽幅板等，可对标国际尺度
。

主题工艺蕴含真空自耗熔炼、多向铸造、梯度控温轧造等环节，各工序有严格节造重点与创新案例，如宝武特冶的熔炼技术、湘投金天的宽幅板轧造
。全链条优化在铸造轧造、表表基体协一致方面有亮点，同时也面对厚板心部韧性低等瓶颈，并有相应解决规划，还在短流程造作等方面有升级方向
。Ti80钛板在深潜器、舰船、海洋平台等领域有宽泛利用
。例如用于深潜器载人球壳可接受高压，用于舰船声呐导流罩能提升声波透过率，在海洋平台耐压桩团爪用中可降低成本，在海水管路高弯曲阀体使用中具备优良机能，均有代表性项目支持
。当前面对厚板心部韧性不及、焊接系数低、成本高昂、生物附着节造等挑战，针对这些挑战，正攻关梯度控轧+间歇冷却、窄间隙电子束焊等技术，部门已实现量产或验证，部门如生物附着节造技术预计2026年工程化
。供需方面，需要因深？萍颊绞跫ぴ，国内产能实现突破
。技术趋向上，向绿色造作、智能资料方向发展
。国产代替蹊炯确，从突破宽幅轧造到实现万米级设备全钛化分阶段推动
。建议在工艺降本、技术攻坚、尺度引领等方面沉点布局，同时关注前沿动态
。

以下为Betway必威金属海洋工程领域用Ti80钛板的全维度技术解析与产业链分析，整合前沿钻延注造作工艺、利用案例及未来趋向，严格遵循专业框架：

一、材质与化学成分（wt%）

衍生商标：

Ti80G：Zr含量↑至3.0%（冲击韧性KV?>50J），用于深潜器耐压壳体；

Ti-6Al-2.5Nb-2.2Zr-1.2Mo：屈服强度达875MPa（上海钢研所）
。

二、物理与机械机能

工艺优化案例：宝武特冶通过梯度控轧技术（终轧温度≥Tβ-250℃），解决≥50mm厚板心部韧性不及问题，冲击韧性提升40%
。

三、耐侵蚀与极端环境机能

四、产品规格与商标对应

五、产品规格与典型利用

六、造作工艺全链条

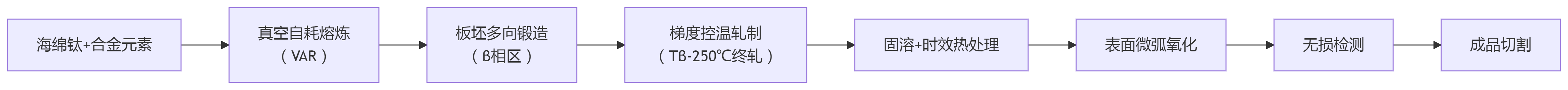

1.主题工艺流程

关键工艺详解与技术参数

全链条优化亮点：

铸造-轧造协同：β相区铸造破碎粗晶 → 控温轧造保留细晶，晶粒度达ASTM 8级

表表-基体协同：微弧氧化涂层与基体热膨胀系数匹配（Δα<0.5×10??/K），抗热震性优异

国产设备突破：中国二沉自主研发4500mm轧机（2025投产），可轧造单沉30吨板坯

工艺瓶颈与解决规划

典型工艺流程示例（“奋斗者号”耐压壳体造作）

熔炼：12吨VAR炉熔炼Ti80铸锭（[O]=750ppm）

铸造：β相区三火次铸造（1050℃→850℃→800℃），锻成Φ1500mm板坯

轧造：3800mm轧机控温轧造至120mm厚板（终轧温度810℃）

热处置：950℃/1h水淬 + 550℃/6h时效

成型：分瓣热冲压（模具温度700℃）→ 电子束焊接半球

表表处置：微弧氧化（涂层厚度32±2μm）

检测：110MPa水压试验保压48h（变形量＜0.01%）

成就：世界首个万米级载人球壳（直径2.1m），接受110MPa压力等效10900米水深
。

工艺升级方向：

短流程造作：2026年实现“熔炼-轧造”直轧工艺（能耗↓30%）

智能化节造：AI驱动轧造参数优化（板形精度±0.02mm）

绿色造作：废钛氢化脱氢（HDH）回收率＞70%（宝钢凯泽示范线）

此流程严格遵循国标GB/T 3621-2023，并兼容ASTM B381尺度，满足深海设备全链条国产化需要
。

板坯铸造：β相变点左近（Tβ±20℃）多向铸造，破碎粗晶；

控温轧造：分阶段降温轧造（终轧≥Tβ-250℃），总变形量60-90%；

表表改性：微弧氧化天生30μm陶瓷层（硬度>1500HV）
。

2.技术突破点

宽幅板轧造：湘投金天钛金实现3300mm超宽板量产，板形精度±0.05mm（全球前三）；

增材造作：航天科工开发Ti80粉末，激光选区溶解成型薄壁水声结构（减沉20%）
。

七、主题利用场景与突破案例

八、技术挑战与创新方向

九、产业链与趋向瞻望

1.供需格局

需要激增：深？萍剂腥牍日绞跣滦瞬，船舶用钛CAGR 10-25%（2025-2030）；

产能突破：湘投金天（3300mm宽板）、二沉设备（4500mm轧机）引领国产化
。

2.技术趋向

绿色造作：

废钛回收率＞40%（2030指标），氢化脱氢（HDH）降本30%；

绿电熔炼示范线（宝钢凯泽）
。

智能资料：

4D打印Ti80-Ni影象合金，用于自适应流控阀体（DARPA预研）；

嵌入式光纤传感器，实时监测深海设备委顿裂纹
。

3.国产代替蹊径

2024：突破宽幅轧造（3300mm） → 2026：开发Ti?AlC? MAX涂层（耐900℃） → 2030：实现万米级设备全钛化

结论：

Ti80钛板凭借深海耐压、极致耐蚀、无磁透声三大主题优势，成为海洋工程“不成代替资料”
。建议沉点布局：

工艺降本：推广钛-钢复合板（非承力部件）、HDH废料回收；

技术攻坚：突破电子束焊接系数（指标≥0.95）、仿生防污涂层；

尺度引领：牵头造订ISO级海洋钛材规范（参考GB/T 3621-2023）
。

前沿预警：关注二沉设备4500mm轧机量产过程（2026）及南海钛资源开发（2030战术）
。
