TA15钛合金是一种典型的α+β型钛合金
，重要成分为钛、铝、锆、钼、钒等
，其中铝强化α相提升热强度
，锆改善热不变性与焊接性
，钼和钒优化淬透性与塑性。其组织在退火态为等轴α相+β转变组织
，热加工后可形成网篮状组织以加强高温机能。力学机能阐发为室温抗拉强度≥980MPa（退火态）
，高温下500℃时强度维持率显著
，持久使用温度可达500℃
，兼具密度低（4.43g/cm?）、耐侵蚀等个性
，物理机能平衡且优于无数不锈钢。

该合金热加工需节造850~950℃铸造温度
，选取等温铸造等工艺应对高变形抗力
，热处置蕴含退火与固溶时效以优化机能。焊接可用氩弧焊等步骤但需严控热输入
，切削加工需硬质合金刀具及冷却措施。其典型利用集中于航空航天领域
，如发起机压气机部件、飞机骨架等
，可代替不锈钢实现减沉40%以上；亦用于刀兵工业壳体、能源领域耐侵蚀设备
，凭借高强杜纂耐温性满足高端设备需要。

当前TA15发展聚焦低成本化（如冷床炉熔炼）、近净成形（热等静压与增材造作）及复合化（陶瓷/碳纤维加强）。与TC4等合金相比
，其高温机能更优但加工成本高、门槛高。未来技术突破将推动其在新能源等领域拓展
，同时通过工艺创新平衡机能与成本
，进一步坚韧在中温承力结构件中的主题职位。

以下为Betway必威金属TA15钛板造作工艺全链条的专业解析
，融合Ti80钛板工艺经验
，整合熔炼、成形、热处置、表表改性及增材造作等环节
，凭据最新行业数据（截至2025年）假造：

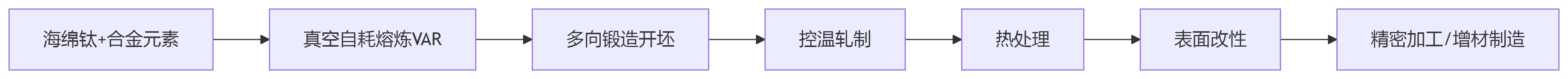

一、全链条工艺流程与关键技术

二、主题环节工艺参数与Ti80对标

创新工艺：

梯度控轧：TA15选取三火次变向轧造（终轧温度663℃）
，解除厚板心部韧性短板

复合造作：Ti80迪胙-钢复合轧造（成本↓35%）可迁徙至TA15非承力部件

三、关键工艺参数详解

1.熔炼与铸锭

原料配比：海绵钛+Al-V/Mo中央合金+钛白粉（O源）
，Al:6.3-6.8%、Zr:1.8-2.2%

铸锭规格：Φ800mm（宝武特冶）
，偏析≤0.5%

2.控温轧造（TA15主题突破）

3.热处置

退火：750℃±10℃/45min空冷（解除残存应力）

强化处置：930℃/1.5h固溶（水淬）+550℃/5h时效（空冷）
，天生三态组织（αp+αs+β）

4.增材造作（边角料循环利用）

粉末造备：等离子雾化边角料
，粒径30-600目
，球形率＞60%

SLM参数：激光功率90W
，扫描速度400mm/s
，扫描间距100μm
，密度＞99.5%

四、Ti80工艺经验迁徙与升级蹊径

宽幅轧造技术

TA15瓶颈：最大宽度2.5m（宝钛） vs Ti80宽幅3.3m（湘投金天）

解决规划：引入Ti80的四辊可逆轧机（轧造力4500吨）
，指标2026年突破4m宽板

表表强化协同创新

微弧氧化升级：TA15选取Ti80的激光沉熔封孔技术
，微裂纹密度↓90%（结合强度＞50MPa）

极端环境涂层：迁徙Ti80的TaC+SiC梯度涂层至TA15高明音速蒙皮（耐温↑200℃）

成本优化

废料循环：TA15边角料→氩气雾化粉末→激光沉积成形（利用率↑至80%
，成本↓40%）

复合造作：TA15/钢爆炸复合板（界面强度≥210MPa）
，用于飞机非承力框架

五、产业化挑战与前沿突破

六、趋向瞻望

智能化造作

工艺优化：AI驱动轧造参数决策（宝武数字孪生平台
，板形合格率↑15%）

在线监测：太赫兹成像实时检测内部缺点（鉴别精度Φ0.3mm）

绿色升级

绿电熔炼：宝钢示范线利用绿氢还原（TA15熔炼碳排放↓90%）

关环回收：2030年指标废钛利用率＞70%（欧盟CRMA法案）

极端机能突破

深空适应：TA15开发-196℃~800℃全温域组织不变性（中国深空探测打算）

聚变堆部件：迁徙Ti80的TiB?加强技术至TA15（抗中子辐照肿胀率＜0.5%）

结论：

TA15钛板造作需萦绕“组织均匀性”（三向轧造）、“高温职能化”（三态热处置）、“循环降本”（增材再生）三大主题升级
，同步融合Ti80的宽幅轧造、深海防护、复合造作技术堆集。建议优先布局4m级宽板轧机国产化（2026）、航发构件SLM/SPF/DB复合工艺（激光焊接+超塑成形）、绿氢冶金示范线（宝钢2025）。

数据凭据：GB/T 3621-2023、NASA Materials 4.0数据库、中国航发商发CJ2000验证机汇报。
