TA15合金是高铝含量的近α型钛合金(Ti-6A1-2Zr-1Mo-1V)，同时又含有β不变元素Mo和V，所以兼具α型与α+β型钛合金的利益，拥有优良的综合力学机能，如高强度、高韧性、优良的焊接机能、高温机能与优异的工艺机能等［1-2］，可用于造作500℃以下长功夫工作的航空航天部件和焊接承力零部件，如飞机隔框、壁板等，有辽阔的利用远景且市场需要很大，由于航空合金板材对产品质量及机能要求严格，出产技术难度大。

很多科技工作者钻研了TA15合金的热处置和变形行为，TA15合金的组织依赖于合金成分、变形量、变形速度、热变形过程和热处置等，并且冷却速度会影响合金的α/β相组成和比例［3-4］。由于拥有高铝当量和较高的强度，TA15合金的加工过程有较大难度。本钻研使用了两种工艺路线出产TA15合金板材，钻研了分歧厚度钛板的机能和组织演变。

1、试验资料与步骤

本钻研将0级海绵钛与中央合金混料均匀后压造电极，使用真空自耗电弧炉(VAＲ)进行3次熔炼，造备的铸锭成分为Ti-6.32Al-1.23Mo-1.47V-1.91Zr0.11O(质量分数，%)。TA15合金铸锭进行4火次铸造，其中相变点以上铸造2火(两镦两拔，铸造比1.6)，相变点以下铸造2火。选取金相法测试得到板坯β相变点为995～1000℃。使用OLYMPUSGX71金相显微镜和INSTＲON5982电子试验机别离测试板材的组织与机能。

2、试验了局与会商

2.1TA15合金板的出产工艺设计

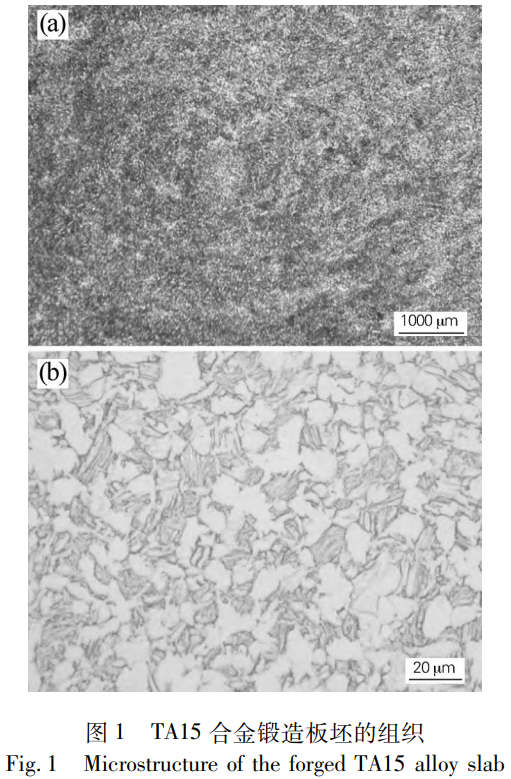

TA15合金铸造后低倍组织为吞吐晶，形成了双态组织，由初生等轴α相+含片状α相的转变β相组成，如图1所示。TA15钛合金板的出产工艺见表1。

为获得较好的热变形能力，一火轧造加热温度(990℃)靠近β相区，轧程变形量较大有利于破碎内部组织。随后的热轧在α+β相区进行，推进形成更藐幼均匀的组织，从而获得优良机能。

表 1 TA15 钛合金板的出产工艺

TA15合金为中高强度钛合金，塑性低于TC4合金，在一火开坯轧造时，表表容易产生严沉裂纹，造成资料建磨损耗增长，使得料率降低、出产成本增长。在TA15合金板坯上复合1mm纯钛层，利用纯钛塑性变形能力强的特点隔离TA15合金与轧辊和周围冷环境相互作用，可有效改善一火开坯轧造过程中裂纹缺点，并有效抑造表表温降，进而削减表表裂纹、削减后续建磨量及资料损耗，达到降低出产成本的主张。

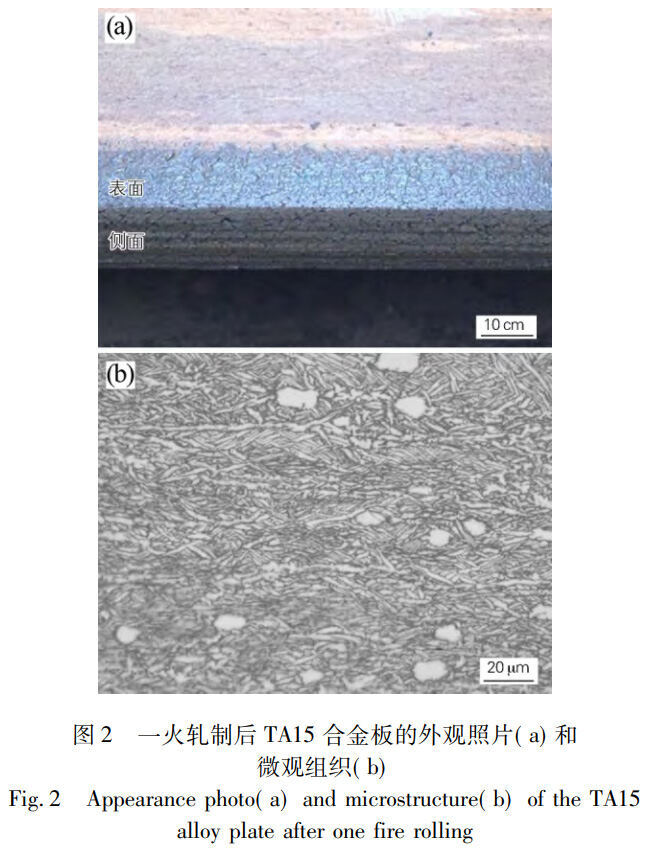

图2是一火轧造后TA15钛合金板表观和微观组织。如图2(a)所示，TA15合金板坯一火轧造后，包覆后的表表整体上裂纹很少，但侧面和表表边部有较多显著的幼裂纹，这是由于侧面没有包覆、轧造减薄展宽后天生裂纹并显露在表表，后续通过打磨抛光可去除。热轧产生了形变和部门再结晶，钛板的微观组织以片状和初生α相为主，还有部门条状和晶界α相及转变β相(见图2(b))。

轧造出产一火TA15钛合金板后，执行淬火和不淬火两种工艺，出产更薄迪胙板，两种工艺造备迪胙板力学机能见表2和表3。

表 2 未淬火造备的 TA15 钛合金板力学机能

表 3 淬火后造备的 TA15 钛合金板力学机能

2.2未淬火造备TA15合金板的组织

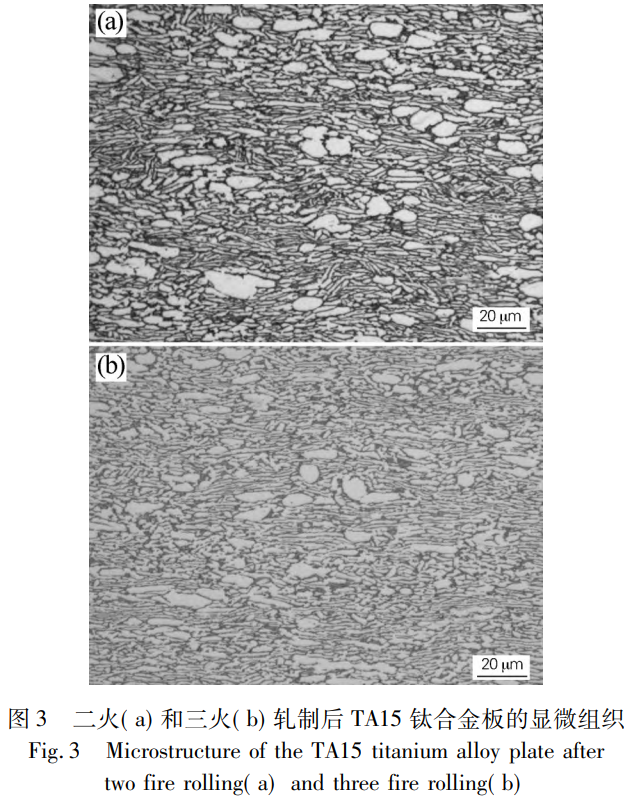

对一火轧造的TA15合金板，换向后进行二火轧造、随后进行三火轧造，其微观组织见图3。二火和三火轧造过程中固然有动态再结晶产生，但仍以显著的变形组织为主，微观描摹均为长条和初生等轴α相+含片状α的转变β相，三火轧造的累积变形量更大，初生α相更少、形调换显著(见图3)。

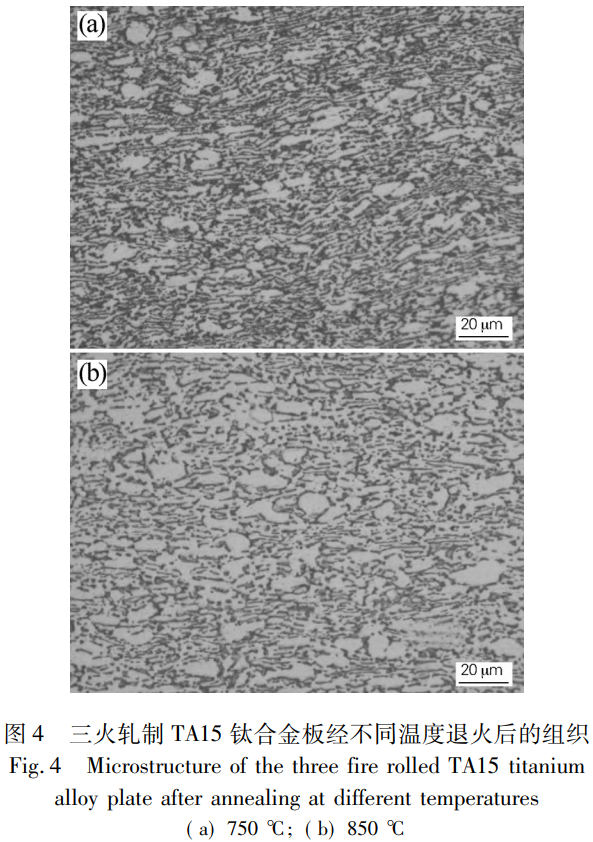

从表2可见，二火板和三火板的机能差距很幼，相比一火钛板，二火和三火钛板屈服强度增长50～70MPa、抗拉强度增长130～150MPa，伸长率有所降低。750～850℃退火后，三火轧造钛板均由等轴和长条α相+转变β相组成，如图4所示。但随着退火温度升高，不仅产生了再结晶，相成分和比例也产生变动。退火温度升高后，α晶粒逐步长大，750℃退火后α晶粒较幼，850℃退火后的晶粒更粗壮一些，等轴α相含量增长而β相含量削减。等轴晶粒的增多使资料的延长率提高［1］，塑性得到改善。

对三火轧造钛板进行750～850℃退火后(保温1h)测试力学机能，了局见表4。由表4可知，750℃退火后钛板强度最高，随着退火温度升高，钛板强度降低。低温下屈强比力高，而850℃退火后的屈强比最低。3个退火温度下的伸长率差距较幼。

表 4 三火轧造 TA15 钛合金板经分歧温度退火后的力学机能

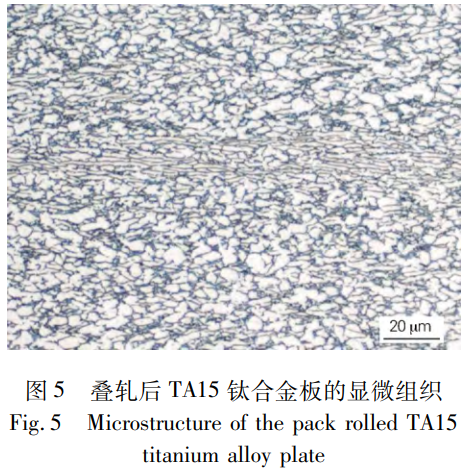

叠轧是将两块或多块钛板叠在一路进行热轧(960℃加热)，重要用于薄板的出产，可削减轧程、提逾越产效能。三火TA15合金板叠轧后的组织(见图5)蕴含拉长/等轴α相+晶间β相和转变β相，叠轧过程中钛板产生了动态再结晶，形成了等轴晶粒。

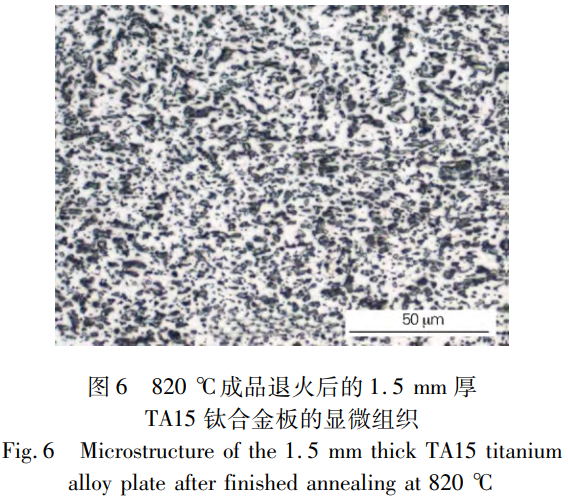

TA15钛合金叠轧板进行850℃退火，而后冷轧为厚1.5mm的薄板，再制品退火(820℃)后的微观组织如图6所示，由等轴状α相、晶间转变β相和少量的球状β相组成，组织藐幼均匀，原始β晶粒破碎充分，无陆续、平直晶界α相。

制品退火处置后1.5mm厚TA15合金板的伸长率显著提高，强度比热轧态有显著降低，强韧性匹配较好(见表2)。

2.3淬火处置对TA15合金板组织的影响

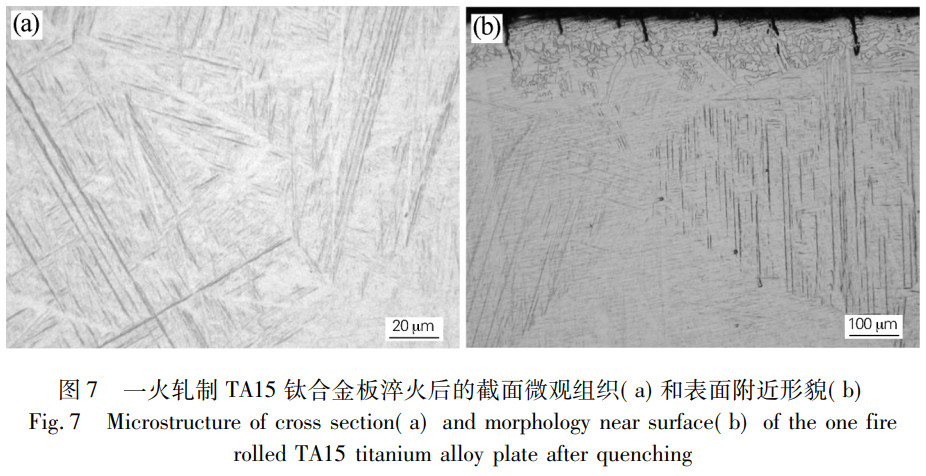

将一火轧造后的TA15合金板固溶处置后进行淬火，图7是淬火处置后的截面组织和表表左近描摹。淬火后的TA15合金板组织为针状马氏体(见图7(a))，由于高温固溶处置，晶粒显著粗化到300～500μm。钛板表表有氧化层和传染层，均匀深度约0.14mm，从截面组织能够看到钛板表层有部割裂纹且为等轴细晶粒(见图7(b))，这可能是由淬火应变引起的。对比表2和表3可知，淬火后钛板抗拉强度升高了33～60MPa，屈服强度降低了74～94MPa，淬火处置提高了抗拉强度，同时伸长率显著降低，且固溶淬火解除了变形组织，产生了再结晶软化，合金的屈服强度和屈强比显著降低。

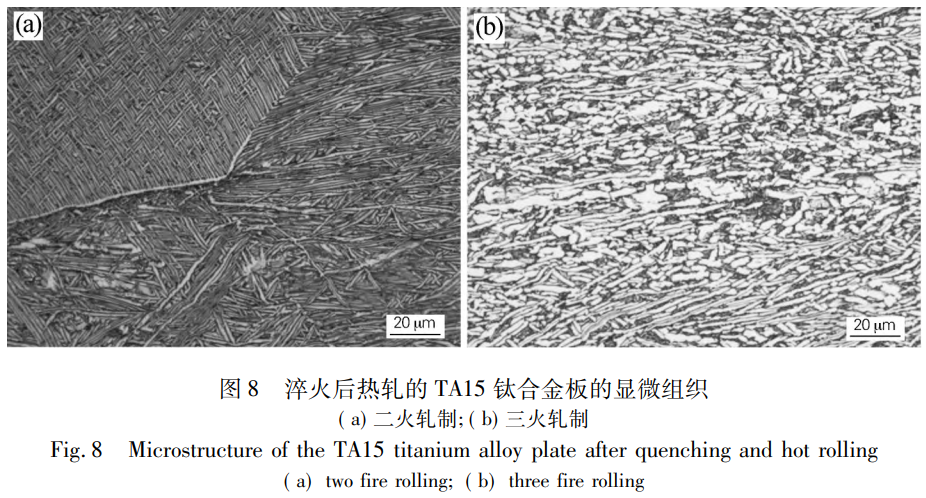

将淬火后迪胙板打磨抛光去除表表传染层和缺点层，而后进行二火换向轧造，随后进行三火轧造，组织描摹见图8。二火热轧形成网篮组织，蕴含片状α相+晶界α相+晶间转变β相(见图8(a))。持续进行三火热轧，组织如图8(b)所示，形成片层和长条状α相+等轴α相+含α相的转变β相组织，片层状组织削减，短棒状和集束状α相增多，有少量等轴α相形成，屡次热轧后组织显著改善。

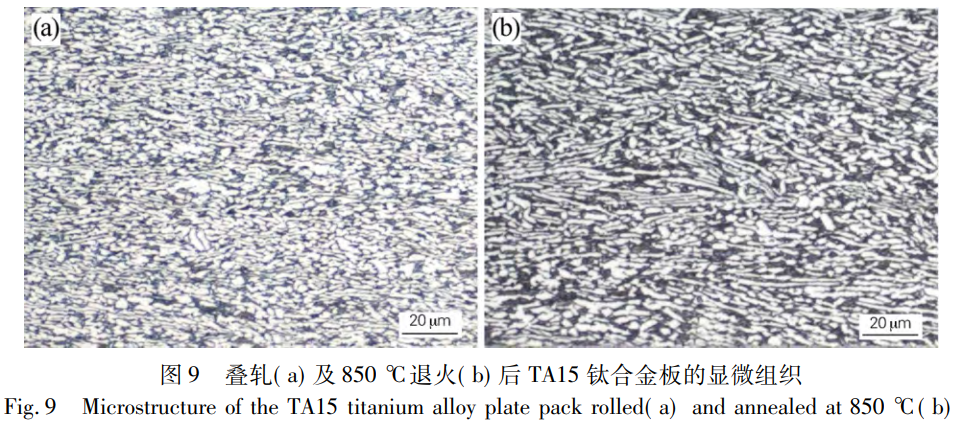

将三火热轧的TA15合金板叠轧为2.5mm板材，微观组织(见图9(a))为等轴和拉长α相+晶间β相+含点状α相的转变β相。叠轧后进行850℃退火，等轴和短棒状α相及转变β相增多，见图9(b)。

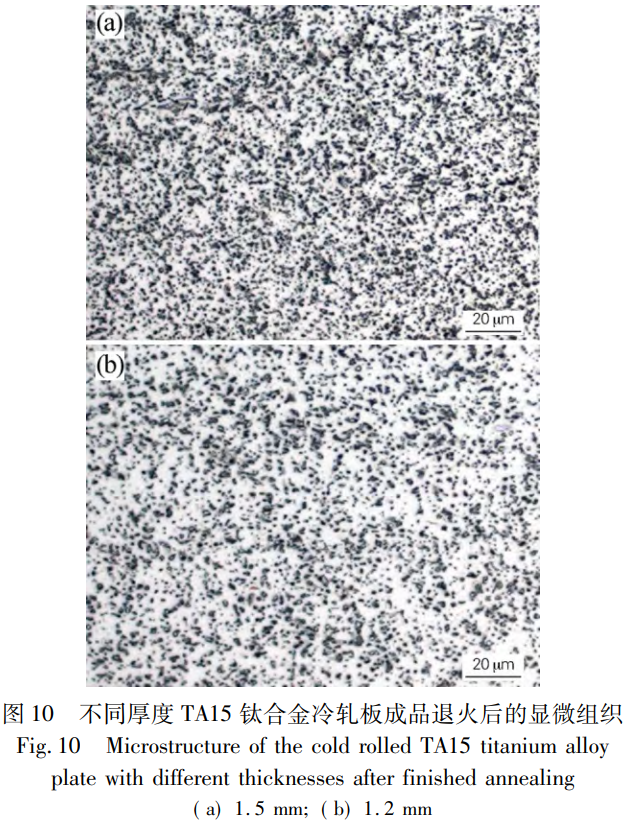

将叠轧后的TA15合金板持续冷轧造备厚1.5mm和1.2mm板材，冷轧前对钛板进行退火处置(850℃退火)，冷轧后进行制品退火(820℃)和酸洗处置。图10是制品退火后1.5mm和1.2mm厚TA15钛合金板的组织描摹，由等轴α相+晶间球状β相组成，β相的球化成效较好，由于冷轧变形量更大，1.2mm厚板材的β相球化成效更好。

2.4分析和会商

TA15合金中元素含量高、强度较高而塑性较低，必要合适的工艺参数匹配能力高效造备优良的产品。淬火与不淬火对制品板的机能和组织影响显著，未淬火钛板屡次热轧后对组织的破碎不充分，除了长条状组织表，仍有一些初生等轴α相存在，经过叠轧和冷轧出产的1.5mm厚TA15合金板制品，固然组织已经破碎和再结晶细化，但存在较多的不规定α相和转变β相晶粒，因而强度较高、塑性稍低。

β相区淬火处置重要是通过在β相变点以上10～40℃热处置，而后再进行水淬急剧冷却，得到粗壮针状马氏体组织，在后续加工和热处置过程中产生破碎、原子扩散和再结晶等，能得到藐幼均匀的β相球化组织。TA15钛合金板材淬火后形成基体为粗壮晶粒的针状组织，热轧造成的形变和动态再结晶使组织显著细化，组织状态为片层/长条/等轴状α相和转变β相组织，而经过冷轧及制品退火后，组织状态以藐幼的等轴α相和球状β相为主，β相球化成效好。粗壮晶粒的TA15合金变形过程中应适当提高变形温度、降低应变速度，不然会造成变形局域化或微区缺点［5］，分歧的变形量和变形参数会影响淬火后钛板的机能。

相应地，淬火态钛板的屈服强度显著降低，随后出产的板材比同样前提下未淬火的板材强度更低些，冷轧后的制品钛板强度稍低但塑性更好。比力而言，淬火后迪胙板在随后的变形中组织充分破碎和再结晶，形成了大量藐幼球化β相，合金的塑性更好、强度稍低些，强韧性匹配优良。表5是两种工艺造备的1.5mm厚TA15合金制品板(820℃退火后空冷)在500℃的高温力学机能对比，淬火后造备迪胙板抗拉强度和屈服强度稍低，伸长率更高。另表，在500℃进行了470MPa/50h悠久机能测试，两种工艺造备迪胙板均未发现裂纹。

表 5 TA15 钛合金制品板的 500 ℃力学机能

3、结论

1)在α+β相区屡次热轧的TA15钛合金板由长条变形和初生等轴α相+转变β相组成，冷轧并制品退火后1.5mm的薄板由等轴状α相和转变β相组成(少量为球状β相)，强度在1035MPa以上，伸长率在16.0%以上。

2)TA15合金一火轧造后淬火有利于造备强韧性匹配更好的薄板。TA15合金淬火后形成针状马氏体组织，随后在α+β相区热轧的板材产生显著的组织细化和再结晶，冷轧并制品退火造备的1.5mm与1.2mm薄板组织由藐幼等轴α相和球化β相组成。相比未淬火，经淬火处置的制品钛板强度稍低、塑性更高，强韧性匹配更好。

参考文件:

［1］杨 光，吴怀远，任宇航，等． 成形方式与方向对 TA15 钛合金显微组织及超声参量的影响［J］． 罕见金属资料与工程，2021，50( 5) : 1760-1766．

Yang Guang，Wu Huaiyuan，Ｒen Yuhang，et al． Effect of forming method and direction on microstructure and ultrasonic parameters of TA15 titanium alloy［J］． Ｒare Metal Materials and Engineering，2021，50( 5) : 1760-1766．

［2］薛克敏，郭威威，时迎宾，等． TA15 钛合金多向锻压组织和拉伸机能钻研［J］． 罕见金属资料与工程，2019，48( 10) : 3340-3345．

Xue Kemin，Guo Weiwei，Shi Yingbin，et al． Microstructure and tensile properties of multi-directional forging of TA15 titanium alloy［J］．Ｒare Metal Materials and Engineering，2019，48( 10) : 3340-3345．

［3］Zhu Shuai，Yang He，Guo Lianggang，et al． Effect of cooling rate on microstructure evolution during α/β heat treatment of TA15 titanium alloy［J］． Materials Characterization，2012，70: 101-110．

［4］张启飞，金 淼，王皓宇，等． TA15 钛合金两相区热变形过程中α→β动态相变行为及热力学评价［J］． 中国有色金属学报，2022，32( 11) : 3331-3340．

Zhang Qifei， Jin Miao， Wang Haoyu， et al． Behavior and thermodynamic evaluation of α → β dynamic transformation in TA15 titanium alloy during hot deformation in two-phase regions［J］． The Chinese Journal of Nonferrous Metals，2022，32( 11) : 3331-3340．

［5］杨克娜，徐 勇，董显娟，等． TA15 钛合金魏氏组织变形局域化行为钻研［J］． 特种铸造及有色技术，2018，38( 11) : 1174-1178．

Yang Kena，Xu Yong，Dong Xianjuan，et al． Deformation localization of TA15 titanium alloy with Widmanstatten microstructure［J］． Special Casting and Nonferrous Alloys，2018，38( 11) : 1174-1178．

［6］尹艳超，于冰冰． 650 ℃ 时效对 TA31 钛合金组织与机能的影响［J］． 资料开发与利用，2020，35( 3) : 32-37，61．

Yin Yanchao， Yu Bingbing． Effect of low-temperature aging on microstructure and performance of TA31 titanium alloy ［J］． Development and Application of Materials，2020，35( 3) : 32-37，61．

（注，原文标题：分歧工艺造备TA15合金板材的组织与机能）
