技术领域本发现涉及钛合金热加工技术领域
，具体涉及一种Ti60钛合金等温铸造及热处置步骤。

布景技术：

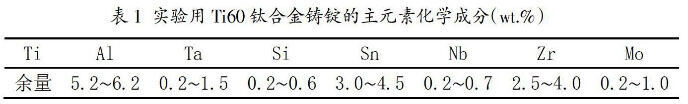

Ti60钛合金是一种Ti-Al-Sn-Zr-Mo-Nb-Ta-Si系多元复合强化的近α型高温钛合金
，它是我国自行设计研造的拥有自主知识产权的600℃高温钛合金
，该合金利用高合金化、微合金化和复合强化方式
，在Ti-Al-Sn-Zr的基础上以同时参与肯定量的Ta、Nb和Mo三种同晶型高熔点的不变元素
，通过这三种元素与α不变元素Al、Sn和Zr等合金元素之间切当搭配和共同合作
，使合金成为集细晶强化、固溶强化和第二相(α2和硅化物)弥散强化于一身的多元复合强化的一种热强钛合金
，它拥有良好的综合机能
，使它在工作温度下拥有高的热强性、抗氧化性和中意的热不变性的优良匹配。近些年航空发起机的压气机的工作温度已达或超过600℃
，目前投入使用的高温钛合金有英国的IN1834合金
，美国的Ti-1100合金和俄罗斯的BT18Y合金
，为满足我国航空发起机提高推沉比的需要
，研造满足600℃前提下使用的高温钛合金锻件已火烧眉毛。

技术实现身分：

本发现所要解决的技术问题是：提供满足600℃高温下使用迪胙合金盘类锻件。

本发现的技术规划是：首先在Ti60钛合金β转变温度以下30℃～50℃下将铸锭造备成饼坯或环坯；将所述饼坯或环坯在油压机上进行等温铸造
，所述等温铸造技术要求如下：模具温度930℃～1000℃、坯料加热温度为β转变温度以下30℃～60℃、变形速度0.1～0.5mm/s、变形量30％～70％；而后将所述锻件进行固溶时效处置
，所述锻件在β转变温度以下10℃～30℃保温1h～4h后油冷
，而后将所述锻件在680℃～720℃保温6h～10h后空冷
，最终造备出所述锻件。本发现的有益成效是：本发显祓首在Ti60钛合金β转变温度以下30℃～50℃下将铸锭造备成饼坯或环坯；将所述饼坯或环坯在油压机上进行等温铸造
，所述等温铸造技术要求如下：模具温度930℃～1000℃、坯料加热温度为β转变温度以下30℃～60℃、变形速度0.1～0.5mm/s、变形量30％～70％；而后将所述锻件进行固溶时效处置
，所述锻件在β转变温度以下10℃～30℃保温1h～4h后油冷
，而后将所述锻件在680℃～720℃保温6h～10h后空冷
，最终造备出所述锻件
，通过所述工艺造备Ti60钛合金锻件600℃高温拉伸不幼于600MPa
，延长不幼于8％
，600℃热不变机能强度大于950MPa
，延长不幼于3％
，所述锻件能够满足600℃高温前提下的使用要求。具体执行方式下面通过具体执行例对本发现进前进一步的具体注明。某Ti60钛合金发起机压气机盘锻件
，锻件沉量90.8Kg
，锻件概括尺寸：φ640×136mm
，Ti60钛合金β转变温度：1044℃
，选用φ300×450mm的Ti60钛合金棒材。首先将上述Ti60钛合金棒材加热至1004℃后经改锻、镦饼和冲孔造成环坯
，每火次变形量28％；而后将环坯加热至1009℃后在等温环境下模锻成锻坯
，模锻过程中技术要求如下：模具温度950℃、模锻变形量45％、模锻变形速度：0.15mm/s；最后将所述锻件进行1019℃的固溶和700℃的时效后得到Ti60钛合金锻件；经理化检测所述锻件600℃高温拉伸强度715MPa
，延长率17.5％
，600℃热不变性强度1063MPa
，延长率4.5％。综上所述
，经本发现造备的Ti60钛合金锻件机能满足航空发起机600℃工作环境下的使用前提。
