多所周知，资料的力学机能取决于其显微组织，分歧的显微组织对应于分歧的力学机能
。钛合金的组织是由α相和β相组成，钛合金的力学机能和使用机能在肯定水平上取决于 α相和β 相的比例、状态、尺寸和散布，而 α相和 β 相的状态及散布与铸造工艺及热处置过程有着直接的关系，变动极度复杂
。就两相钛合金而言，通常可分为四类：

（1）等轴组织

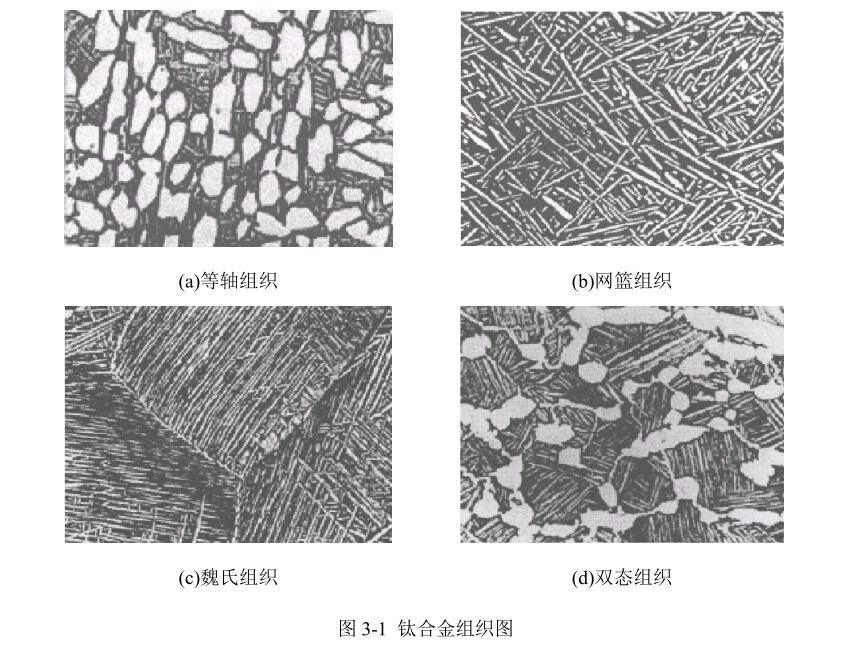

如图 1(a)所示，等轴组织的特点是含有均匀散布的等轴初生 α 相和肯定数量的 β 转变组织，α 相的含量在 30%以上
。等轴组织通常是合金在 β 转变温度以下 30~100℃加热，经过充分的塑性变形和再结晶退火能力形成，加热温度越低，变形量越大，等轴 α 相含量越多
。等轴组织的抗委顿性、抗缺口敏感性和热不变性好，拥有最大的室温塑性，和最好的伸长率和断面收缩率，但其在悠久强度、断裂韧性及高温蠕变方面略显劣势
。

（2）网篮组织

如图 1(b)所示，网篮组织的特点在 β 转变基体上散布着交错编织成网篮状的片状α组织，原始β晶粒天堑和晶界α分歧水平地被碎化
。网篮组织拥有高悠久强度和蠕变强度，但其塑性和热不变性较低
。

（3）魏氏组织

如图 1(c)所示，魏氏组织的特点是原始 β 晶粒晶界清澈齐全，有陆续的晶界 α 镶边，在 β 晶粒内有细长平直、相互平行的片状 α 相 
。魏氏组织拥有最高的悠久强度、蠕变强度以及断裂韧性，但其塑性低，断面收缩率差
。

（4）双态组织

如图 3-1(d)所示，双态组织的特点是 β 转变基体上散布着等轴初生 α 相，α相的含量通常不超过 30%
。双态组织的抗委顿性好、拥有较高的微裂纹扩大抗力，相对于魏氏组织，双态组织的塑性有所改善，但其高温机能和断裂韧性较差
。

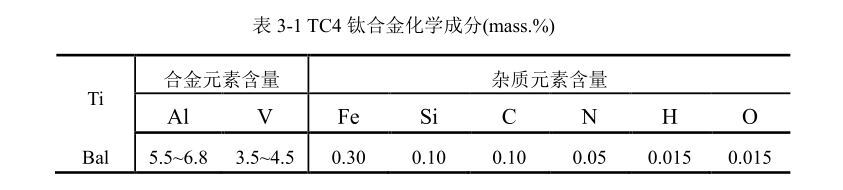

TC4钛合金是典型的等轴马氏体型(α+β)两相钛合金，其化学成分如表1
。其中 Al 对 α 相拥有显著的固溶强化作用，增长固溶体中原子间的相互作使劲，提高钛合金的强度和弹性模量；V 对 β 钛有固溶强化作用，在提高钛合金的强度的同时还能维持优良的塑形，在平衡状态下，TC4钛合金含有 6%的 α 相不变元素 Al 和 4%的 β 相不变元素 V
。两相的状态和散布与铸造工艺有关，选取分歧的铸造工艺，获得的资料组织有肯定的差距，变动极度复杂
。经过充分的塑性变形及再结晶退火的合金等轴 α+β 组织，α 相为基体，β 相散布在 α 相相天堑处，均呈等轴或多边形
。合金经过较高温加热冷却时，形成 α+β 组织，由白色等轴状的α 相和多边形片层状的 β 转变组织组成
。
