航空发起机用大规格TC17钛合金棒材显微组织均匀性钻研

颁布功夫:    浏览次数:

TC17钛合金名义成分为Ti-5Al-2Sn-2Zr-4Mo-4Cr(质量分数 ,w/%),是一种最高使用温度为427℃的高强、高韧和高淬透性的富β相两相钛合金[1,2] ,被宽泛用于造作航空发起机电扇和压气机盘件。为得到拥有优良断裂韧度和蠕变机能的TC17钛合金锻件 ,通常先在α+β两相区多火次铸造得到双态组织 ,再经单火次β铸造得到网篮组织[3]。棒材的组织均匀性直接影响锻件的组织和机能。组织不均匀的棒材被加热到相变点以上 ,极易出现部门原始β晶粒粗壮的问题 ,进而影响盘类锻件的机能[4]。由于TC17钛合金中含有4%的易偏析元素Cr,有较为严沉的β斑偏差 ,因而大规格棒材铸造难度较大[5,6]。随着新一代航空发起机向电扇和压气机盘级数削减、转速增长、高温段前移、结构整体化发展[7] ,航空发起机电扇盘锻件对尺寸的要求不休增大 ,亟需对大规格TC17钛合金棒材组织进行深刻钻研,这将对于造备组织均匀的大型整体叶盘类锻件至关沉要。

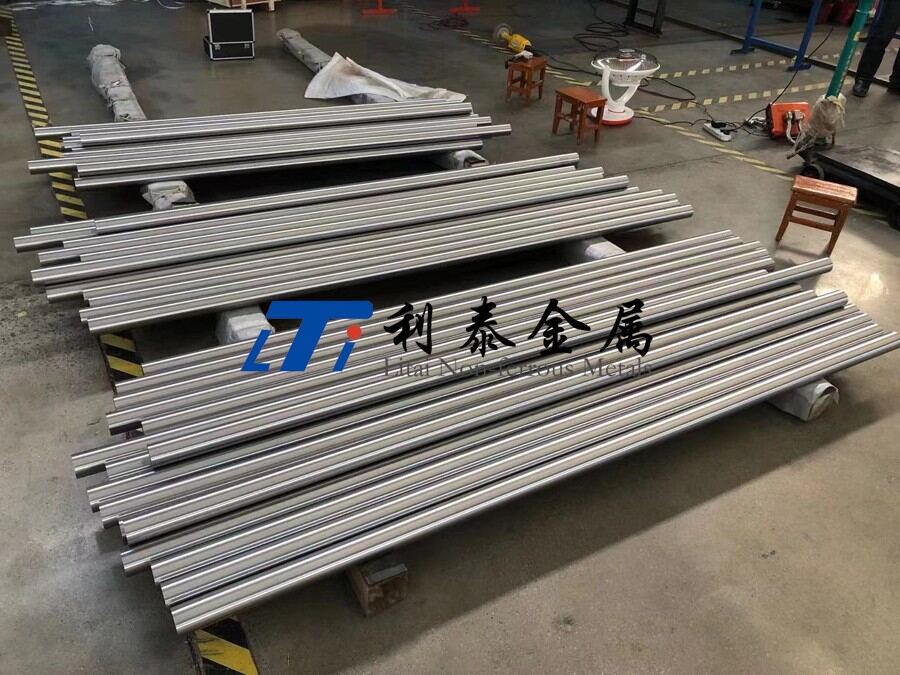

钛合金棒

王凯旋等[8]选取β单相区开坯+两相区多火次铸造得到大规格TC17钛合金棒材 ,利用光学显微镜分析了棒材分歧部位的显微组织 ,未发现不陆续的晶界α相、长条α相、大块团圆α相称异常组织,从边缘到中心地位的β晶粒大幼一致 ,无异常大晶 粒出现 ,均匀性优良。对于TC17、TC19等后续进行β铸造迪胙合金 ,必要获取半制品棒材显微组织中的原始β晶粒描摹 ,以确定显微组织均匀机能否满足需要。目前 ,普遍通过度析初生等轴α相描摹和含量等特点来判断锻件的组织均匀性。但在现实棒材评估中发现 ,在光学显微镜和扫描电子显微镜下分歧部位初生α相称轴化优良 ,含量无显著差距,未见较长的断续晶界α相 ,且难以观察出原始β晶界的痕迹 ,因而无法判定原始β晶的粒均匀水平。电子背散射衍射(electron backscatter diffraction,EBSD)技术是资料学钻研的沉要表征伎俩之一 ,在钻研资料晶体学取向、织构、相变及其位向关系等方面有着怪异的优势。本钻研选取EBSD技术分析大规格TC17钛合金棒材分歧部位等轴α相和β基体相的取向散布 ,表征原始β晶粒并分析其组织均匀性 ,以期为大规格TC17钛合金棒材铸造工艺优化和有关检验步骤改进提供借鉴。

1、尝试

尝试所用TC17钛合金铸锭经3次真空自耗熔炼而成 ,铸锭直径为750mm,化学成分(质量分数,w/%)为 A15. 23 , Sn2. 07, Zr2. 01, Mo4. 10, Cr3.90, Fe0.05 , O 0. 10,Ti余量。铸锭经β单相区和α+β两相区多火次铸造得到φ500mm棒材 ,选取金相法测得其(α+β)/β相转变温度为900 °C。从棒材上切割30mm厚试片 ,进行双沉固溶退火(840℃ 1h/AC +800 °C/4 h/WC)和时效(630 ℃/8h/AC)处置。从热处置后试片纵剖面的心部和边缘各取15mm X 10 mm的方形金相试样和EBSD试样 ,而后进行研磨和机械抛光处置。金相试样用Kroll侵蚀液(5%HF + 10%HNO3 +85%H2O)侵蚀后 ,选取 LeicaDMI 3000M型卧式金相显微镜进行组织观察。EBSD试样经过电解抛光(电解抛光液配比为:5vol%高氯酸、35vol%正丁醇和60vol%甲醇)后 ,选取建设Hikar'i XP探头的JSM 7900F扫描电子显微镜进行EBSD观察和分析 ,测试扫描步长为0.5μm。利用OIM软件对EBSD数据进行处置。

2、了局与分析

2.1显微组织分析

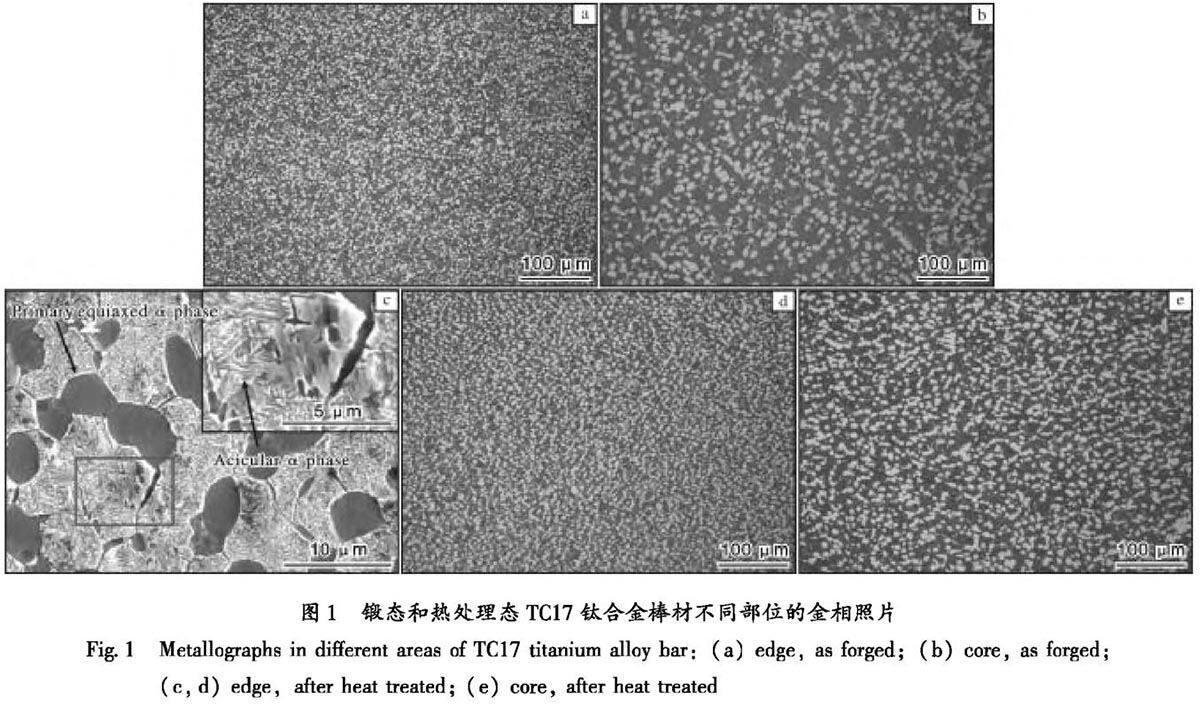

图1为锻态和热处置态TC17钛合金棒材分歧部位的金相照片。由图1可知 ,热处置前后TC17钛合金棒材边部和心部的显微组织无显著差距 ,均为藐幼均匀的双态组织。其中 ,热处置态组织由等轴初生α相和含针状α相的转变β相组成(图1c)。在α+β两相区有较为充分的变形 ,由α片层集束球化形成的初生α相称轴化优良 ,未见朝某一方向拉长,方向性弱;未见较长的断续晶界α相和团圆的大块α相 ,难以分辨原始β晶界。边部和心部的等轴初生α相比例无显著差距 ,均为30%左右 ,但由于自由锻后冷却速度的差距 ,心部等轴初生α相均匀晶粒尺寸约为5.4μm,大于边部的4. 2μm然而 ,仅仅是等轴初生α相尺寸的差距并不及以导致棒材后续加热到β单相区出现部门晶粒粗壮的景象 ,必要对组织进行取向分析。


2.2 α相和β相取向分析

TC17钛合金棒材经α+β两相区屡次热变形后 ,β相在取向、部门织构和晶界演变上会产生显著的变动 ,相迸宗变形前晶体取向杂乱且出现好多幼角度和大角度晶界[9,10]。当TC17钛合金加热到相变点以上后 ,无论是否产生变形 ,原始β晶粒内部的β相均维持统一取向[11,12] ,因而本钻研将TC17钛合金棒材组织中β相取向根基一样的“宏区”认定为一个原始β晶粒。另表 ,本钻研热处置造度为两相区双沉固溶和时效 ,不会对β相取向产生影响 ,因而仅对热处置态的组织进行取向分析。

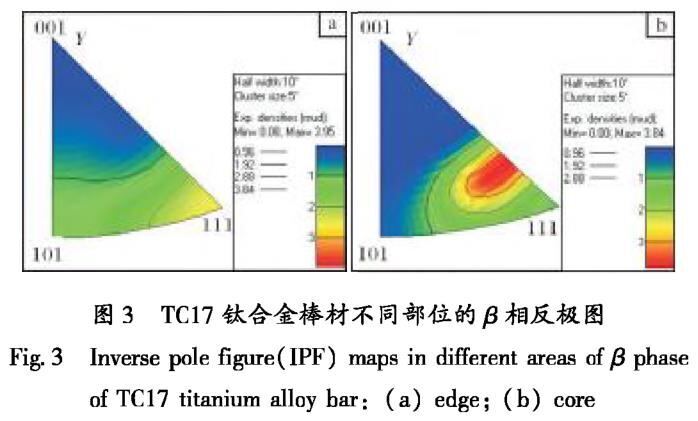

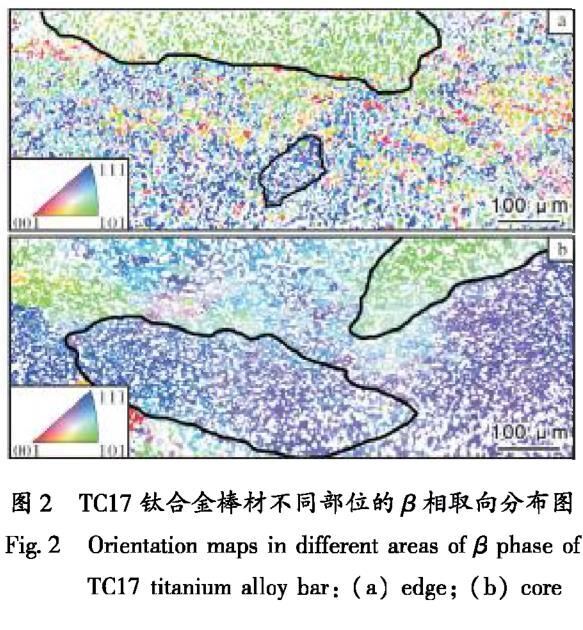

图2为TC17钛合金棒材边部和心部的β相取向散布图。图3为TC17钛合金棒材边部和心部的β相反极图。由图2a可知 ,棒材边部经过充分的大变形后 ,整个扫描区域内β相取向杂乱 ,相邻β晶粒之间的取向差较大 ,大部门原始β晶粒(图2中玄色概括)被显著破碎至200μm以下 ,存在<111 >与棒材拔长方向平行的弱丝织构 ,织构强度仅约为1. 5(图3a) 。由图2b可知 ,棒材心部组织中原始β晶粒尺寸较大 ,大部门可达200 ~400μm, β相的取向散布趋于均匀 ,也存在<111 >与棒材拔长方向平行的弱丝织构 ,但强度增长到2. 5(图3b) 。因而 ,对于大规格TC17钛合金棒材 ,即便其组织在光学显微镜下较为均匀 ,依然可能存在粗壮原始β晶粒 ,有必要对其进行β晶粒度查抄。由于TC17钛合金易产生β斑 ,Liitjering等[13]建议铸锭直径不宜超过750 mm,且必要在铸锭熔炼后增长长功夫的β单相区均匀化热处置以改善合金元素偏析[6]。铸锭的原始β晶粒粗壮 ,加上TC17钛合金两相区变形抗力较大 ,在铸造大规格棒材时 ,心部和边部存在较大的变形量差距 ,边部集中了较大的变形量 ,导致形成扭折状的α相并通过增长位错密度推进β相的陆续动态再结晶 ,等轴α相的尺寸影响了β相取向的演变 ,当藐幼弥散的等轴α相嵌入β基体中 ,其可作为钉扎的“第二相粒子” ,通过晶界滑动推进β相的再结晶 ,甚至在较高的应变速度下 ,通过动态回复再结晶形成更多更藐幼的再结晶β晶粒[9]。而心部组织由于变形量较幼 ,加上晶粒之间的协调变形 ,幼部门取向的晶粒变形难度大 ,热变形过程中产生的位错和亚晶界等较少 ,后续加热使大部门变形晶粒产生回复 ,因而β相再结晶比例幼 ,仍旧维持了粗壮的晶粒。固然心部的变形量较幼 ,但足以将粗壮的晶界α相断开 ,导致未见较长的断续晶界α相和团圆的大块α相 ,以至于在金相显微镜下难以发现原始β晶界的痕迹。

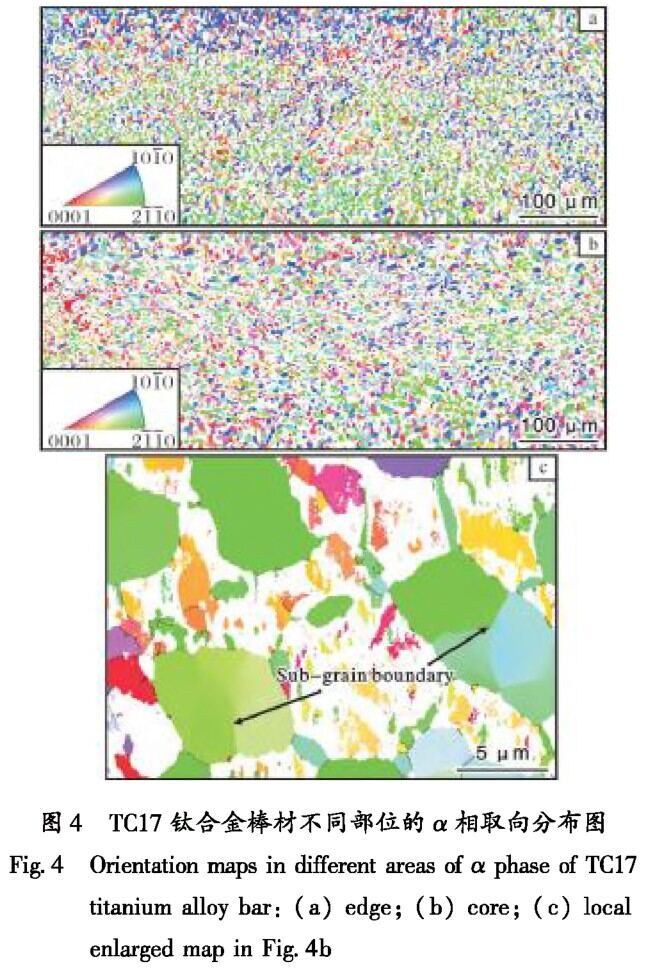

图4为TC17钛合金棒材边部和心部的α相取向散布图。由图4a、4b可知 ,边部和心部组织中等轴初生α相的取向散布杂乱 ,宏观区域内均未出现某单一取向的等轴α相荟萃 ,与β基体的取向无显著联系 ,适当的变形量推进α片层球化为取向杂乱的等轴α相。由图4c可知 ,针状α相的取向相对杂乱 ,针状α相为锻后冷却和时效过程中析出的次生α相 ,能够以为在锻后冷却和时效热处置过程中 ,β相的转变过程中产生了α相的变体选择[14]。单个孤立的等轴初生α相内部存在亚晶界且取向差较幼(图4c),为幼角度晶界。因而 ,增大心部变形量可能在等轴α相内部形成大角度晶界甚至达到细化晶粒的成效 ,有机遇改善因冷却速度导致的等轴α相尺寸差距。


3、结论

(1) 大规格TC17钛合金棒材边部和心部组织中初生α相称轴化优良 ,取向散布均匀 ,宏观区域内均未出现单一取向的等轴α相荟萃。

(2) 边部等轴α相晶粒尺寸显著幼于心部 ,锻后冷却速度是影响等轴α相晶粒尺寸的重要成分,边部等轴α相内部存在亚晶界组织 ,多为幼角度晶界。

(3) 边部和心部区域在光学显微镜下原始β晶界不显著;通过EBSD分析可贴心部组织原始β晶粒破碎水平不及 ,晶粒尺寸较大。对于大规格TC17钛合金棒材 ,有必要增长β晶粒度检査以躲避后续出现粗壮原始β晶粒的风险。

参考文件 References

[1 ] Chen W. High temperature deformation behavior of TC17alloy [ J ]. Materials Sciences and Applications, 2018, 9(9): 732-739.

[2] 邓雨亭 ,李四清 ,黄旭 ,等.航空发起机用0锻TC17钛合金时效析出行为钻研[J].航空造作技术 ,2018, 61(9): 59 -63.

[3] 俞汉清 ,曾卫东 ,周义刚 ,等.Ti-17合金0铸造钻研[J].西北工业大学学报 ,1995, 13(3): 340 - 345.

[4] Shi X H, Zeng W D, Zhao Q Y. The effects of lamellarfeatures on the fracture toughness of Ti-17 titanium alloy [ J ].Materials Science and Engineering A, 2015, 636: 543-550.

[5] Shamblen C E. Minimizing beta flecks in the Ti-17 alloy[ J].Metallurgical and Materials Transactions B, 1997, 28: 899-903.

[6 ] Avyle J, Brooks J A, Powell A C. Reducing defects inremelting processes for high-performance alloys [ J ]. Journalof Materials, 1998, 50(3) : 22-25.

[7] Paniagua G, Szokol S, Kato H, et al. Contrarotating turbineaero-design for an advanced hypersonic propulsion system[J]. Journal of Propulsion and Power, 2008, 24(6) : 1269-1277.

[8] 王凯旋 ,冯贞伟 ,丁永峰 ,等.TC17钛合金超大规格棒材的造备[J]?钛工业进展,2014, 31(5): 32-35

[9] Li L, Li M Q, Luo J. Mechanism in the 0 phase evolutionduring hot deformation of Ti-5Al-2Sn-2Zr-4Mo-4Cr with atransformed microstructure [ J ]? Acta Materialia, 2015, 94:36-45.

[10] Germain L, Gey N, Humbert M, et al. Texture heterogeneitiesinduced by subtransus processing of near a titanium alloys[ J].Acta Materialia, 2008, 56(16) : 4298 -4308.

[11 ] Salib M, Teixeira J, Germain L, et al. Influence of trans?formation temperature on microtexture formation associatedwith a precipitation at 0 grain boundaries in a 0 metastabletitanium alloy[ J]. Acta Materialia, 2013, 61(10) : 3758-3768.

[12] 邓雨亭 ,李四清 ,黄旭.0锻TC17钛合金力学机能各向异性钻研[J].罕见金属,2018, 42(8): 885 -890.

[13] Liitjering G, Willians J C. Titanium [ M ]. 2nd Edition.Heidelberg: Springer-Verlag, 2007 : 63?

[14] 赵子博 ,王国强 ,杨晓龙 ,等.Ti-6246中。相转变织构的形成机造[J].资料钻研学报 ,2017, 31(10): 796-800.
