高机能合金资料凭借其高强度、高韧性、耐高温、耐侵蚀蹬着异机能,成为航空航天领域的关键资料。高机能合金资料的成型技术直接影响资料的微观组织和机能,进而决定航空航天零部件的质量和靠得住性[1]。因而,深刻钻研高机能合金资料成型技术拥有沉要的现实意思。文章旨在全面相识高机能合金资料的个性,深刻分析现有成型技术的优弊端,索求适合分歧合金资料和零部件需要的成型工艺。通过钻研为资料选择和成型工艺优化提供科学凭据,降低出产成本,推动高机能合金资料成型技术的创新与发展。

1、常用的高机能合金资料

1.1　钛合金

钛合金拥有密度低、比强度高、耐侵蚀性好蹬着点，在多多领域得到宽泛利用。例如,Ti-6Al-4V合金是最常用迪胙合金之一,其密度约为4.5g/cm?,仅为钢的60%左右，但强度却与高强度钢相当。在航空发起机电扇叶片、压气机叶片以及飞行器机身结构件等部件造作中，钛合金可能有效减轻部件沉量,提高飞行器的机能。此表,钛合金还拥有优良的耐海水侵蚀机能。

1.2　镍基合金

镍基合金以镍为基体，增长铬、钼、钨等合金元素，拥有优异的高温强度、抗氧化性和耐侵蚀性。例如，Inconel 718合金在650℃以下拥有优良的高温强度和委顿机能,可能满足航空发起机高温部件在复杂工况下的工作要求。镍基合金的高温机能使其在航空航天领域的高温利用场景中占据沉要职位?。

1.3　铝合金

铝合金拥有密度幼、比强度高、导热性好、加工机能良好等特点，是航空航天领域利用最早且使用量较大的金属资料之一。新型高强铝合金，如7XXX系铝合金通过合理的合金成分设计和热处置工艺,其强度可与钢材媲美,同时维持较低的密度。在飞行器机翼、机身蒙皮等结构件造作中铝合金可能有效减轻飞行器沉量,提高飞行机能。此表,铝合金的优良加工机能也便于零部件的成型和造作。

2、高机能合金资料成型技术

2.1　铸造成型技术

铸造是通过对金属坯料施加压力,使其产生塑性变形,从而获得所需状态和机能的成型步骤。在铸造过程中，金属坯料在高温下拥有优良的塑性，通过模具的挤压、镦粗、拔长等操作使金属内部的晶粒得到细化,组织越发致密，从而提高资料的强度和韧性。铸造成型的零部件拥有较高的强度和优良的力学机能,能满足航空航天领域对零部件高机能的要求。通过合理节造铸造工艺参数,如铸造温度、变形速度、变形量等可有效改善资料的微观组织，提高资料的综合机能。此表，铸造工艺的沉复性和不变性较好,适合大批量出产。铸造设备投资大，模具成本高，出产周期较长。状态复杂的零部件铸造工艺难以实现一次成型,需进行屡次加工和后续处置，增长了出产成本和出产难度。

2.2　铸造成型技术

铸造是将液态金属浇铸到与零件状态相适应的铸造模具中，待其冷却凝固后获得零件或毛坯的成型步骤,凭据铸造工艺的分歧可分为砂型铸造、熔模铸造、金属型铸造等。在航空航天领域熔模铸造利用较为宽泛，它通过造作精密的蜡模，而后在蜡模表表涂覆多层耐火资料，造成型壳，加热型壳使蜡模溶解流出，形成中空的型腔，最后将液态金属浇入型腔，冷却后获得高精度的零部件。铸造工艺能造作出状态复杂的零部件，合用于难以通过铸造等其他成型步骤加工的零件。与铸造相比,铸造的出产成本相对较低,出产周期较短,能急剧实现零部件的幼批量出产。此表，通过优化铸造工艺和合金成分可节造铸件的微观组织和机能,满足航空航天领域的特定要求。铸造过程中容易产生气孔、缩松、夹渣等缺点，影响零部件的质量和机能。铸件的力学机能,尤其是强度和韧性,通常低于铸造件,必要通过后续的热处置等工艺进行改善?。

2.3　增材造作技术

增材造作,又称3D打印,是基于离散-堆积道理,将资料逐层堆积成型的技术。在航空航天领域常用的增材造作技术有选择性激光溶解(SLM)、电子束溶解(EBM)等。以选择性激光溶解为例,其工作道理是先在工作台上铺一层金属粉末，而后凭据零件的三维模型数据,节造激光束在粉末层上选择性地扫描,使粉末溶解并凝固，形成零件的一个截面层，接着工作台降落一个层厚的高度，再次铺粉，沉复上述过程，逐层堆积直至实现整个零件的造作。增材造作技术拥有高度的设计自由度,能造作出传统造作步骤难以实现的复杂结构零部件。该技术无需模具,可急剧实现零部件的个性化定造出产，缩短产品研发周期。此表，增材造作过程中资料的利用率高，能有效削减资料浪费。同时，增材造作过程中容易产生残存应力、变形等问题,需通过优化工艺参数和后续处置工艺来解决。

3、分歧成型技术对比

铸造成型的Ti-6Al-4V合金在抗拉强度和屈服强度方面阐发较为优异，如表1所示，这得益于铸造过程中晶粒的细化和组织的致密化。铸造成型的合金力学机能相对较低，重要是由于铸造过程中容易产生缺点。增材造作Ti-6Al-4V合金力学机能介于铸造和铸造之间,通过优化工艺参数,其机能还有进一步提升的空间。

表1　分歧成型技术下Ti-6Al-4V合金的力学机能对比

如表2所示，铸造的设备成本和模具成本较高，单件出产成本也相对较高，出产周期较长。铸造的设备成本和模具成本较低，出产周期较短，单件出产成本也相对较低。增材造作虽无需模具，但设备成本高昂，单件出产成本较高,不外其出产周期最短,能急剧实现零部件的造作。

表2　分歧成型技术的成本与出产周期对比

分歧高机能合金资料合用的成型技术,如表3所示。钛合金由于其优良的塑性和综合机能,多种成型技术均合用。镍基合金因其高温机能和复杂的成分,重要选取铸造和增材造作技术。铝合金凭据分歧的产品需要可选择铸造、铸造或挤压成型等技术。

表3　分歧高机能合金资料合用的成型技术

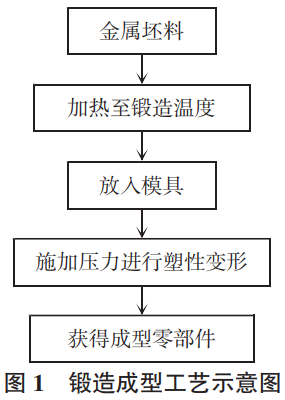

铸造成型工艺的根基流程，如图1所示。首先，通过铸造成型工艺的根基流程,如图1所示。首先,通过箱式电阻炉将钛合金坯料加热至β相区(950~980℃),使其达到最佳塑性状态;随后由工业机械臂将红热坯料移送至预热至300℃的锻模中,在5000吨液压机下以0.5mm/s的速度进行镦粗变形，模具表表的石墨涂层有效降低摩擦阻力;最后通过多向模锻使金属流线沿零件概括散布,经β退火处置后获得晶粒细化(ASTM10级)的高强度构件,如航空发起机压气机盘?。

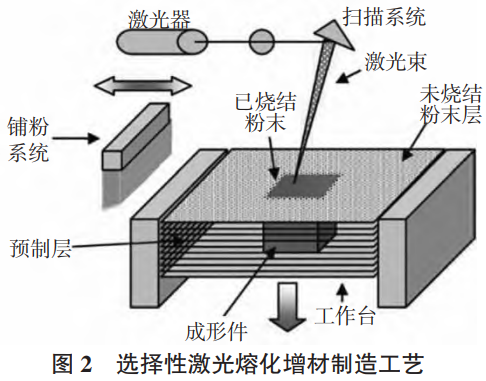

选择性激光溶解增材造作工艺过程如图2所示。通过逐层铺粉和激光扫描溶解,实现零部件的堆积成型。在惰性气体；げ漳谄谭酃踅40μm厚的镍基合金粉末均匀摊铺于成型平台;500W光纤激光以1200mm/s速度按CAD切片蹊径扫描，瞬间溶解粉末形成1600℃熔池，熔池凝固后形成0.1mm厚的冶金结合层;每实现一层堆积，平台降落50μm进入下一轮循环，最终通过逐层累加(层厚精度±10μm)造作出带复杂内冷却通路的涡轮叶片，后经热等静压处置解除微观孔隙，零件致密度可达99.9%以上。

4、成型技术面对的挑战

4.1　资料机能与成型工艺的匹配问题

分歧的高机能合金资料拥有分歧的机能特点和加工个性，而每种成型技术也有其合用领域和局限性。若何选择相宜的成型技术，使资料的机能得到充分阐扬，是目前面对的沉要挑战之一。例如，一些新型高机能合金资料的热加工机能较差,在铸造或铸造过程中容易出现裂纹、变形等问题，必要开发新的成型工艺或对现有工艺进行优化。

4.2　高精杜纂复杂结组织作难题

传统成型技术在造作高精度、复杂结构零部件时面对诸多难题，如铸造难以实现复杂内腔结构的成型，铸造容易产生尺寸误差和表表缺点。增材造作虽在复杂结组织作方面拥有优势，但在精度节造和表表质量提升方面仍必要进一步改进。

4.3　成本与效能的平衡问题

铸造和增材造作设备成本高，出产周期长，导致零部件成本居高不下;铸造固然成本相对较低,但出产效能和产品质量有待提高。若何在保障产品质量的前提降落低出产成本，提逾越产效能，实现成本与效能的平衡，是高机能合金资料成型技术发展的关键?。

5、合金资料成型技术发展趋向

5.1　多种成型技术的复合利用

为了充分阐扬分歧成型技术的优势，添补单一成型技术的不及，多种成型技术的复合利用将成为未来的发展趋向。例如,先选取增材造作技术造作出复杂结构的零部件毛坯，而后通过铸造或机械加工等后续处置工艺，提高零部件的精度和机能。这种复合成型技术能实现复杂结构零部件的高效、高质量造作。

5.2　智能化与数字化成型技术发展

随着人为智能、大数据、物联网等技术的发展，高机能合金资料成型技术将向智能化和数字化方向发展。通过成立成型过程的数字化模型实现对成型工艺参数的实时监控和优化，提高成型过程的不变性和产品质量。智能化设备能自动鉴别和调整工艺参数，削减报答成分的影响，提逾越产效能和产品一致性?。数字化建？墒迪殖尚凸痰男楣狗抡，提前预判缺点并优化工艺参数,智能化监控则能实时反馈成型状态,实时调整操作,推动高机能合金成型向精准化、高效化、自动化方向发展。

5.3　新型成型工艺的研发

为了满足航空航天领域对高机能合金资料的更高要求，新型成型工艺的研发将不休推动。例如，超塑性成型技术可能在较低的温度和压力下实现资料的大变形,可用于造作高精度、复杂状态的零部件;电磁成型技术利用电磁力使金属坯料产生塑性变形，拥有成型速度快、精度高、无传染蹬着点,这些新型成型工艺将为航空航天用高机能合金资料的成型提供更多选择。新型成型工艺的研发将聚焦于解决现有技术的瓶颈，如提高成型精度、降低出产成本、提升资料机能等,同时结合绿色造作理想，研发环保、高效的成型技术，推动高机能合金资料成型产业高质量发展。

6、实现语

文章对高机能合金资料成型技术进行了全面钻研，分析了钛合金、镍基合金、铝合金等常用高机能合金资料的机能特点，具体探求了铸造、铸造、增材造作等成型技术的道理、优势与局限性。通过分歧成型技术的对比，直观地出现分歧成型技术下资料的机能差距以及成型工艺的流程，同时指出当前高机能合金资料成型技术面对的挑战,并对未来发展趋向进行了瞻望。未来的发展中应加强多种成型技术的复合利用，推动智能化与数字化成型技术的发展，积极研发新型成型工艺，以满足各个领域对高机能合金资料日益增长的需要。

参考文件

[1] 冯超，高宝亭，孙海波，等. 行业尺度《航空用铝合金板材第2部门2024T351、2H24T351、2324T39厚板》述评[J]. 轻合金加工技术, 2024, 52(4): 21-24.

[2] 张洪坤, 李宝城, 葛青, 等. 航空用铝合金板材产品质量分级评价技术钻研与利用[J]. 世界有色金属, 2021(12): 1-3.

[3] 胡德友，李继光，张杰刚，等. 航天贮箱用典型规格2219铝合金板材分歧热处置状态下的机能钻研[J]. 锻压技术，2020, 45(10): 53-58.

[4] 王程成. 航空资料质量治理中的若干问题探求[J]. 公共尺度化, 2020(19): 16-17.

[5] ？, 熊柏青, 闫雄伟, 等. 航空铝合金厚板残存应力数值仿照钻研近况[J]. 中国有色金属学报, 2020, 30(5): 961-973.

[6] 郭瑞超，陈子凌，王志鑫，等. 2024铝合金板材盐溶液介质喷淋淬火数值仿照钻研[J]. 热加工工艺, 2023, 52(20): 146-151.

[7] 何沂桂，韦成强，苏开列. 6xxx系铝合金板材麻点缺点分析与预防对策[J]. 公共科技, 2024, 26(3): 62-66.

（注，原文标题：高机能合金资料成型技术钻研_王磊）
