1、汽车发起机

动力传动装置的主题是内燃发起机。内燃机往复活动式零件和动弹式零件的质量严沉地影响燃油是否节约。发起机的连杆对资料的强度、委顿机能、刚度(出格是大头端)及耐磨机能都有严格的要求,而钛的强度和委顿机能更适合造作这些零件。钛连杆质量的减轻,结合以质轻的活塞和活塞销,使噪声、震颤、车身跳动显著减轻,改善了发起机的工作机能。同时,这些零件若是用钛造作,还能够提高发起机的工作温度；钊笞柿嫌涤锌隙ǖ那慷取⒛湍セ堋⒏吒斩群湍透呶,目前最佳选择是密度低、高温强度高、出产成本相对不高的金属间化合物γ-TiAl。对更高速度的发起机而言,其气门传动机构也以使用抗蠕度、抗氧化的钛材为宜。尤其是使用γ-铝化钛作气门弹簧,除减轻质量,还可将发起机速度提高10%。

上世纪90年代末,日本丰田汽车公司率先在中型家庭轿车Altezza上使用了钛发起机气门。丰田选取粉末冶金技术用Ti-6Al-4V/TiB2粉(Ti-6Al-4V内混入5%TiB2。TiB2起颗粒加强作用,不只提高了材质室和善高温机能,还提高了扬氏模量)造作进气气门,用Ti-Al-Zr-Sn-Nb-Mo-Si/TiB2造作工作温度较高的排气气门，Altezza2-1型发起机共有16个气门,使用钛材约沉400g(使用冈禅门沉约700g),从而可凭据减轻的质量缩减气门弹簧尺寸。

此表,本田公司的AcuraNSX的V-6发起机连杆,日产公司InfiniteV-8的发起机气门及雅马哈250CC摩托发起机上的气门,也都相继使用了钛材。

2、排气系统

重要由排气管和排气消音器形成的排气系统也是适于使用钛的领域。奥地利活动型摩托车造作厂(KTM)的LC8型摩托发起机(Motocross)的排气系统用钛造作,其排气消音器的壁厚仅为0.3mm。减沉带来使用年限的耽搁,因而该系统成为最先投入批量出产迪胙排气系统。美国通用汽车公司在其出产的ChevroletCorvetteZ06活动车的排放系统组件上全数用2级钛造作,质量从不锈钢的18.6kg降落为11kg。而钛零件的利用使车的使用年限达到了12～14a,而使用不锈钢只有7a。

3、弹簧

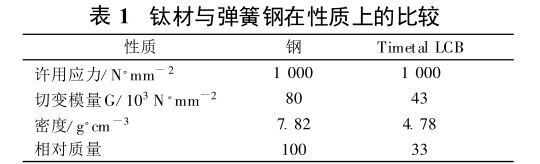

钛拥有较低的弹性模量(表1,更确切地说其切变模量约为钢的一半,当使用钛做弹簧,低的模量和密杜纂许用应力相结合,弹簧质量趋于最低值,而同时弹簧的变形与切变模量成反比。因而使用钛只需缠绕数圈即达到钢造螺旋弹簧的成效,缩幼了弹簧的占有空间(为弹簧高度的50%～80%)并减轻约50%的质量。

2000年起头,德国公共在其紧凑型轿车LupoFSI的后桥上设备了钛后悬簧。目前已用TimetalLCB(Ti-6.8Mo-4.5Fe-1.5Al,一种低成本β-钛合金)包办Ti-6Al-4V。这种钛合金的切变模量甚至比尺度的α-β钛合金Ti-6Al-4V还低,在机能上拥有优势,且熔炼合金时使用钼铁合金包办昂贵的钒,降低了合金的成本。

4、底盘

钛在底盘中除用作后桥的螺旋弹簧之表,公共从1998年起头,将汽车造动器摩擦衬片衔接突缘内的密封垫圈由铝改用钛造作。选用I级化学纯钛以保障拧紧螺帽实显禅密衔接时垫圈有足够的变形余地。选取Ⅰ级纯钛的另一个原因是它抗侵蚀。梅赛德斯·奔腾公司1998年则在造动器导向销上使用了Ⅱ级化学纯钛,保障了汽车使用年限的耽搁；褂腥送萍鲇芒艏痘Т款(即工业纯钛,美国凭据其ASTM尺度按其氧、氮、氢、碳、硅和铁等杂质含量的多寡分为Ⅰ-Ⅳ4个级别,Ⅰ级质量最佳)造作抗蚀、质量轻、热导率低的造动器衬套顶板。

在底盘上使用钛,除减轻质量表,直接导致车在前进中更令人舒服,由于质量轻更易于吸收路面不平展造成的颠簸。

另表,一些铸造零件如转向节、车轮托架、悬架臂和轮毂等也以用Ti-6Al-4V和Ti-6222为宜。但钛材的铸造目前仍极度难题。
