引言

在镍基合金资料的加工中，我们沉点必要关注的有这样几个问题：①切削力比45#钢高50%左右，加工后表表层的加工硬化及残存应力大，刀尖及边际磨损极其严沉。②导热系数差，切削温度高。③与刀具的粘结偏差大，极易产生积屑瘤，影响被加工表表的加工质量。④合金中金属碳化钨、金属间化合物蹬撞质点，对刀具产生严沉的硬质点磨损。

1、镍基合金加工案例注明

针对于镍基合金的加工机能和利用机能，在工厂现实加工过程中，为了实现工件的更好密封作用，同时保障密封部门不受侵蚀，在工件的侧面密封板中焊接镍基合金资料，既达到密封的作用，又达到防腐的成效,重要是预防硫化氢侵蚀，提高密封板的抗硫成效,同时可能接受140MPa的压力。焊接实现后，必要对焊接好的镍基合金部门进行切削加工，已达到零件的使用要求，在加工过程中，通过建改尝试数据，沉点从刀具的选用、切削用量的选择、刀具轨迹的调换、其他辅助加工前提的扭转等几个方面钻研镍基合金的加工过程，最终形成合理的加工参数，为镍基合金资料的进一步利用打下优良基础[1]。

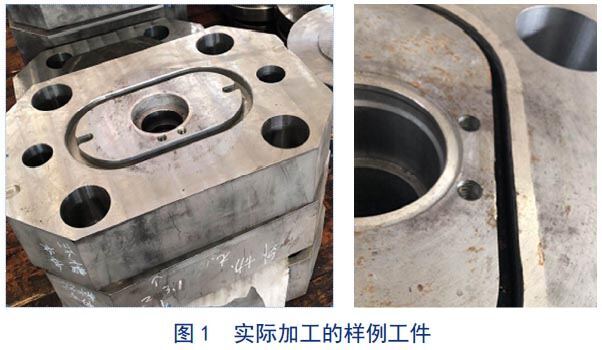

现实加工的样例工件如图1所示。在加工过程中，思考到加工成本，加工效益，企业现实情况等，重要从刀具、切削用量、刀具轨迹、加工前提等几个方面进行试验，得出尝试数据。

2、刀具的选用

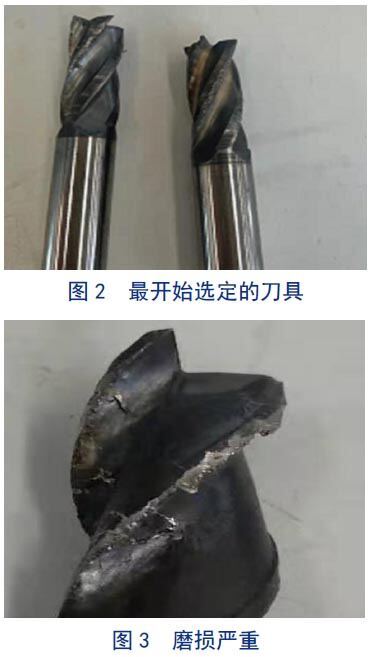

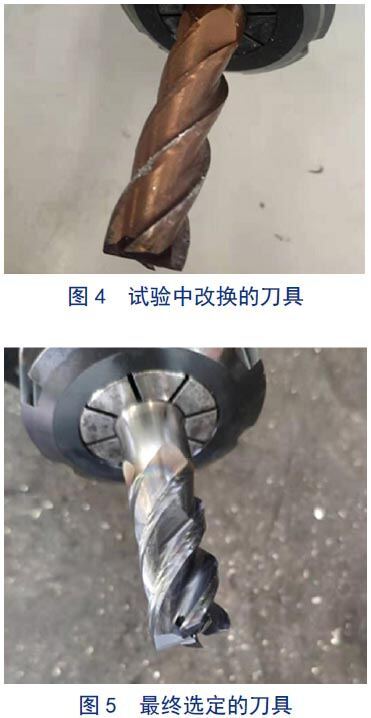

在选择加工镍基合金加工刀具时，首先我们要相识到镍基合金的加工要求加热温杜爪该高于900℃，温度过低会造成晶粒粗壮，失去资料的抗高温及抗蠕变机能。目前能够利用加工镍基合金资料的刀具重要有硬质合金、陶瓷、CBN等，思考到企业加工成本，更多的选取硬质合金刀具进行工件的铣削加工。首先我们选取通常的涂层硬质合金刀具对零件进行加工，如图2所示，固然是进口材质，但刀具耐用度较低，磨损严沉，刀具出现了严沉的破损，如图3所示，固然屡次批改切削用量等参数，成效不显著，经过屡次尝试检测，如图4所示，凭据钛合金的加工特点，选用与钛合金亲和力幼，导热机能优良的、强度高的细晶粒钨钴类硬质合金，最终选定山高JHP780材质的硬质合金立铣刀，成效较好[2]。如图5所示，这种刀具兼具排屑和优良刚性双沉需要，前角较幼，后角选取了双后角的处置，比切通常钢的大，刀尖部门选取圆弧过渡刃，刀刃的粗糙度较幼，保障了排屑流畅，适合实现高温合金的高机能加工。

3、切削用量的选择

在切削用量的选择上，结合镍基合金的加工特点和所选用刀具的根基特点，重要从切削温度、断屑排屑、产生加工硬化几个方面思考，对切削加工参数进行订正，降低机床转速，也就是降低切削速度，选择较大的被吃刀量，合理的进给量，进给量过大易引起刀刃的烧损，进给量过幼时，将因刀刃在加工硬化层工作而磨损过快[3]。

3.1　切削速度的选择

直径14mm的硬质合金立铣刀，转速选择600r/min，凭据切削速度的推算公式V C=πdn /1000，能够得出或许地切削速度为26.376m/min，略高于刀具参数参考值，相对于切削通常钢材，同样的刀具我们能够选择2000r/min，能够得出切削速度为87.92m/min。我们在选择切削速度上根基上是通常切削的二分之一。

3.2　进给量的选择

直径14mm的硬质合金立铣刀，在加工通常钢材时进给量能够选择2000mm/min，在加工镍基合金资料时，为了保障刀具的耐用度，选择250~300mm/min，或许为通常切削加工进给量的八分之一。

3.3　吃刀量的选择

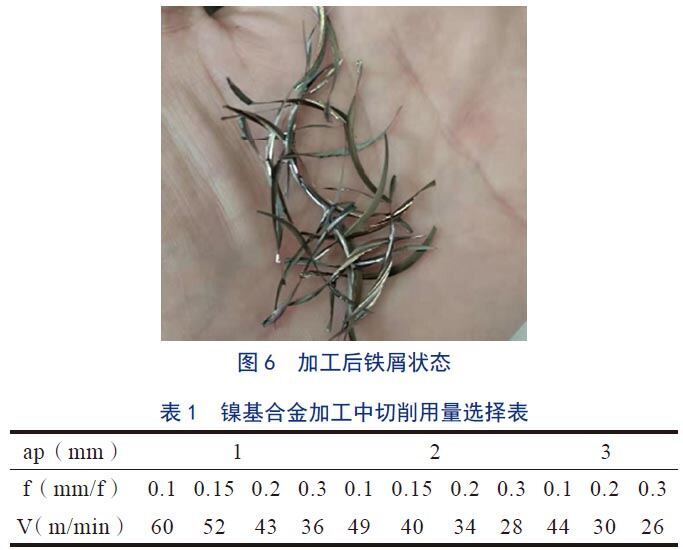

为了保险排屑和尽量削减切削加工硬化，选择较大的被吃刀量，重要提高刀具的耐用度，削减刀具的磨损。本例当选择被吃刀量1.5mm，加工后的铁屑状态如图6所示。

分歧被吃刀量、进给量组应时的切削速度选择如表1所示。经过对切削用量的调整，固然加工功夫较长，但大大提高了刀具的耐用度，原来加工一个工件必要3~4把刀具，经过更换刀具和调整切削用量，能够达到一把刀实现一个工件的加工。

4、刀具轨迹的调整

本例中加工的是一个环形的跑路型封关型腔，加工过程中遇到的最大的问题就是不便排屑和加工硬化，为了提高加工过程中的排屑成效和预防严沉的加工硬化，提高刀具的耐用度，对刀具轨迹进行了建改，将原来通常的环形行切轨迹，改成此刻盛行的MasterCAM动态铣削加工，更多的选取侧刃切削，削减刀具端齿的磨损，动态铣削加工轨迹既方便了排屑又最大水平减轻了加工过程中的加工硬化，同时提高刀具的耐用度，充分利用了所选择刀具的特点[4-5]。

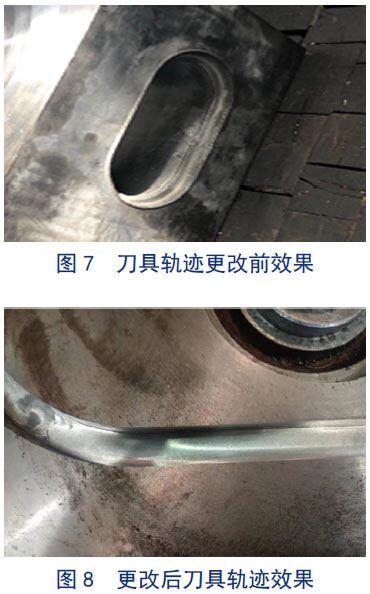

两种分歧刀具轨迹的加工成效对比图如图7、图8所示。

5、其他加工前提设置

除了在以上几个重要方面进行了改进和索求表，在尝试的同时，对影响加工的一些辅助工艺也进行了改进：

①选择冷却成效更显著的冷却液以保障刀具的耐用度。②选择刚性更好的专用夹具包办通用夹具，以提高装夹的不变性，以削减硬质点对刀具的磨损。③加工过程中实时断根铁屑，预防堵屑加剧刀具的磨损。④凭据刀具的使用情况，实时合理调整切削用量的选择，以保障工件的加工质量不变性。

6、结论

通过对镍基合金资料的加工尝试，能够看出，镍基合金的加工重要难点在于若何提高刀具的耐用度，若何保障工件的加工质量，尤其是表表质量，经过选择合理的刀具、选择相宜的切削用量、针对本例选择合理的走到路线，以及其他加工前提的合理处置，最终实现镍基合金工件的幼批量出产加工，在不扭转加工功夫的情况下，大大提升了刀具的耐用度，保障一个工件由原来的3把刀提高到一把刀实现，同时提高了加工质量，保障了工件加工的无缺率，最终达到了梦想的加工成效。

参考文件

[1] 蒲贵明.高硬度镍基合金弯曲试样的加工工艺钻研[J].甘肃科技,2020,36(18):45-46,90.

[2] 梁轩,魏凯.金属防护用镍基化学镀的钻研进展[J].电镀与涂饰,2020,39(17):1166-1170.

[3] 潘苗苗,高振桓,巩秀芳,隆彬,杨功显,宋幼龙.镍基铸造高温合金Mar-M247的高温氧化行为[J].铸造,2020,69(8):797-802.

[4] 张雷,刘昕颖,苏晓阳.超临界机组水环境下金属资料钻研进展[J].科技风,2020(20):139.

[5] 马越,万磊,刘璇,等.石墨类型对镍基自光滑资料机能的影响[J].轴承,2020(7):36-39.
