产品名称：TC17钛板

1、TC17钛合金

TC17合金是一种富β不变元素的α-β型两相钛合金，其名义成分为Ti-5Al-2Sn-2Zr-4Mn-4Cr。该合金拥有强度高、断裂韧度好、淬透性高和铸造温度领域宽等一系列利益，可能满足危险容限设计的必要和高结构效益、高靠得住性及低造作成本的要求。

该合金的重要半制品是棒材和锻件。重要用于造作发起机电扇、压气机盘件和大截面的锻件。通过热处置能够调整强度、塑性和韧性的匹配，并能选取各类焊接方式进行焊接。TC17合金的最高工作温度是427℃。

2、TC17技术尺度

XJ/BS 5127—1995《航空用Ti-17合金大规格棒材试造批技术前提》

Q/3B 4023—1993 《YZTi-17合金压气机盘锻件》

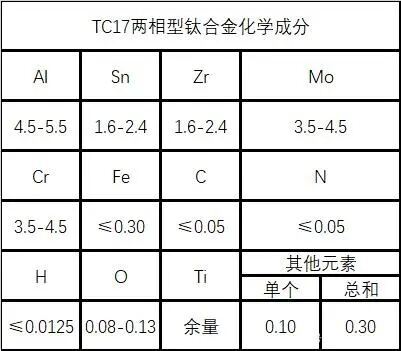

3、TC17化学成分

4、TC17热处置造度

（1）固溶处置：800℃±10℃，4h，水淬，合用于β铸造的资料；840℃±10℃，1h，空冷+800℃±10℃，4h，水淬，合用于α+β铸造的资料。

（2）时效：在585-685°C领域内选按时效温度，典型的时效造度是630℃，8h，空冷。

（3）去应力退火：通常在不高于时效温度的480-650℃温度下加热，保温1-4h，空冷或炉冷。典型的去应力退火造度是550℃，4h，空冷。去应力退火能够在空气炉或真空炉中进行。

5、TC17熔炼与铸造工艺

合金应经过三次真空自耗电极电弧炉熔炼。

6、TC17利用概况与特殊要求

TC17钛合金用于造作各类发起机电扇、压气机盘件等多种零件。我国从"七五"起头研造TC17钛合金，已经在发起机上获得了现实利用。

7、TC17耐侵蚀机能

TC17合金拥有良好的抗通常侵蚀能力，与TA19合金相仿，对热盐应力侵蚀也存在着肯定的敏感性。因而，当零件用于热盐应力侵蚀的环境时，还应试虑这一限度成分。对零件表表进行阳极氧化处置能有效地提高该合金的抗热盐应力侵蚀能力。

8、零件热处置工艺

（1）零件固溶处置温度误差不应超过±10℃。淬火过程的延长功夫不应超过45s。

（2）时效温度允许在585-685℃领域内作适当调整。时效温度误差不应超过±5℃。不允许进行未经固溶处置的沉复时效。

（3）零件去应力退火能够在真空炉或空气炉中进行。

9、TC17钛合金的利用

TC17合金在各类型号的航空发起机上造作电扇、压气机盘件和其他锻件。
