航空航天工程用TA18钛合金板材焊接工艺对比钻研

颁布功夫:    浏览次数:

TA18(Ti-3Al-2.5V)是美国20世纪60年代末研造的一种近α型钛合金 ,因其拥有优良的力学机能、加工机能和优于TC4钛合金的焊接机能 ,被宽泛用作航空管材[1]。相比不锈钢或铝合金管材 ,TA18钛合金管材不仅能接受更大的工作压力 ,还能满足航空航天领域对靠得住性及悠久性的要求[2]。

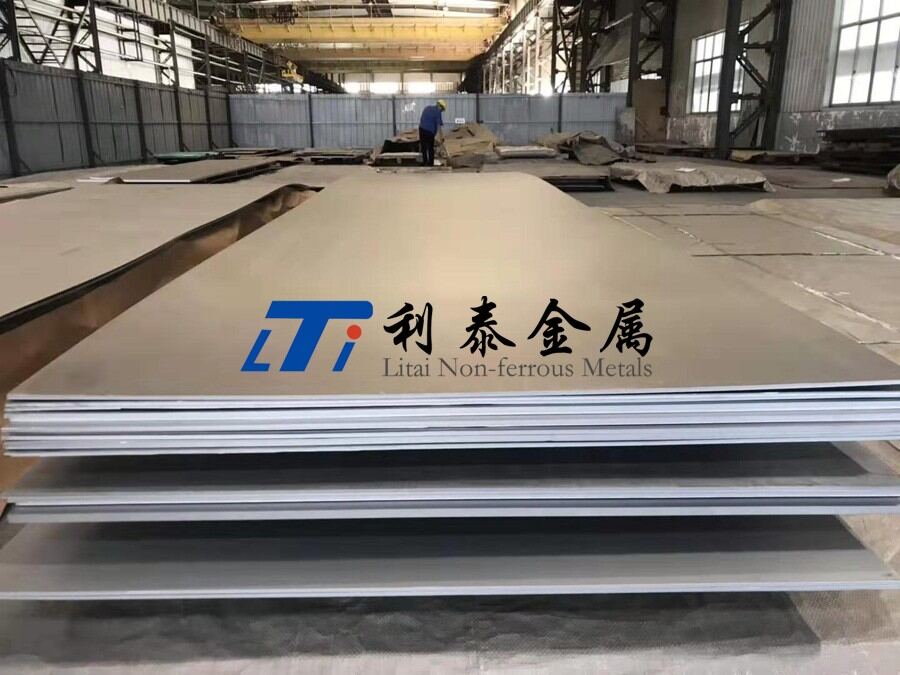

钛合金板

在工程利用过程中 ,钛合金管材、板材和型材均会受到空间地位及装配精度的限度 ,势必要选取相宜的焊接步骤对其进行衔接[3-4]。在现实利用中 ,TA18钛合金管材常以无缝管的大局使用 ,因而对于TA18钛合金的钻研重要集中在轧造及无缝管加工方面[5-7]。

随着钛焊管造备技术的发展 ,相比无缝钛管 ,钛焊管在造作成本、绿色高效、壁厚均匀一致性等方面显示出肯定的优势 ,并已在某些领域取代无缝钛管获得利用[8]。然而 ,现阶段针对TA18钛合金焊管的钻研较少 ,尤其是焊缝对服役机能的影响有待深刻钻研。因而 ,别离选取钛焊管工业出产中常用的直流钨极氩弧焊(直流TiG)、脉冲钨极氩弧焊(脉冲TiG)和激光焊接工艺对TA18钛合金板材进行焊接 ,钻研分歧焊接工艺对焊缝几何状态、显微组织及力学机能的影响 ,以期为TA18钛合金焊管的研发提供肯定的理论凭据和技术参考 ,推动钛合金焊管的出产利用。

1、尝试

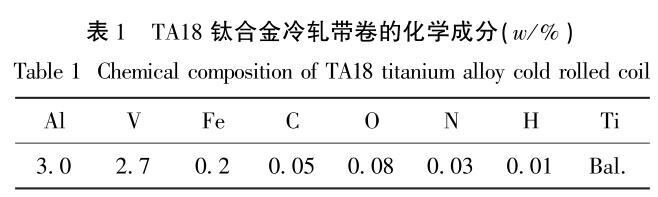

尝试资料为2mm厚的TA18钛合金冷轧带卷 ,其化学成分如表1所示。从冷轧钛带卷上切取试样 ,规格为500mm×100mm×2mm。

选取直流TiG、脉冲TiG和激光焊接3种方式别离沿着板材轧造方向焊接TA18钛合金板材。施焊前 ,用砂纸打磨试样表表 ,而后用酒精冲刷 ,烘干。

TiG焊接和激光焊接过程中均选取纯氩气对高温焊接熔池区域进行双面; ,其中钨极;づ缱炱辶髁课8L/min ,焊接拖赵禅体流量为10L/min ,背面;て辶髁课10L/min。


TiG焊机型号为松下YC-400TX4型 ,激光器为6000W光纤激光器 ,焊接工艺参数如表2所示。在使用脉冲TiG焊接时 ,基值电流是峰值电流的20% ,同时脉冲频率设定为200Hz ,有利于降低焊接总体的热输入 ,方便节造熔池的描摹和尺寸 ,使得焊路表表纹理光滑。脉冲TiG焊接的均匀电流为180A ,直流TiG焊接的电流为215A。

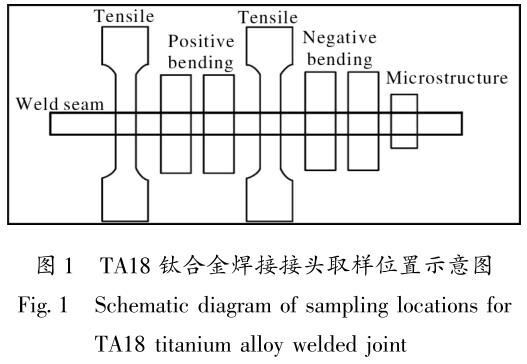

按图1所示 ,选取激光切割机在TA18钛合金焊接接头地位截取金相试样和力学机能试样。金相试样经过磨抛后 ,用Kroll试剂进行侵蚀。选取XJZ-6A型光学显微镜观察焊接接头组织 ,并用402MVA型显微硬度计丈量焊接接头分歧地位的显微硬度 ,加载载荷为9.8N ,持续功夫为15s。拉伸试样依照GB/T 2651—2008加工 ,标距长度为100mm。选取CMT5105型全能试验机进行室温拉伸机能测试 ,拉伸速度在试样屈服之前为0.2mm/min ,之后增长至20mm/min。弯曲试样依照GB/T 2653—2008加工 ,压头直径为6mm ,下压头间距为12mm ,弯曲速度为60mm/min。


2、了局与分析

2.1宏观描摹

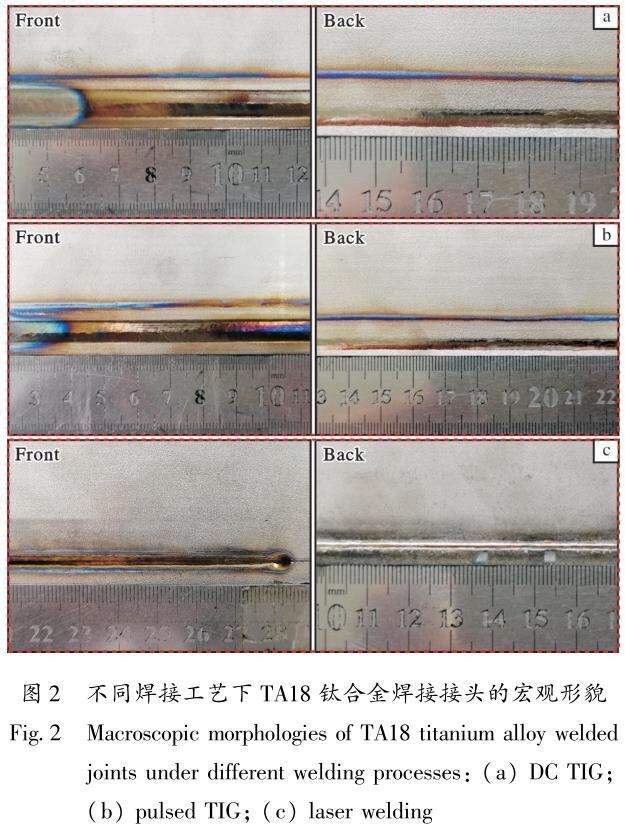

图2为分歧焊接工艺下TA18钛合金焊接接头表表的宏观描摹 ,焊缝及扰装响区宽度如表3所示。


从图2能够看出 ,TiG焊接和激光焊接都可实现TA18钛合金板材双面优良成形 ,焊缝正面和背面均陆续均匀。由于直流TiG焊接热输入较大 ,焊缝宽度达到8.72mm;选取脉冲TiG焊接时 ,高频脉冲促使电弧能量集中 ,整体的焊接热输入减幼 ,焊缝宽度降低至7.40mm;而激光焊接过程中激光束拥有更强的穿透性且激光能量越发集中 ,以至激光焊接接头焊缝和扰装响区宽度均显著降低 ,焊缝宽度仅为2.66mm ,相迸宗直流TiG焊接降低约69.5%。


激光焊接拥有最快的熔池加热和冷却速度 ,熔池高温停顿功夫短 ,液态金属流动性差 ,熔池中心的液态金属不能实时回流到焊缝两侧 ,导致焊缝两侧咬边缺点增长。而脉冲TiG焊接可对焊接熔池的流动性进行调控 ,因而可能更好地节造焊缝熔透行为、焊缝宽度和咬边。相比激光焊接 ,脉冲TiG焊缝中心地位熔池下塌降低 ,扰装响区地位的熔池咬边也得到肯定减弱。

2.2显微组织

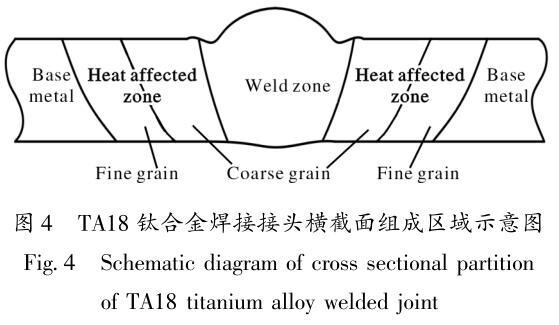

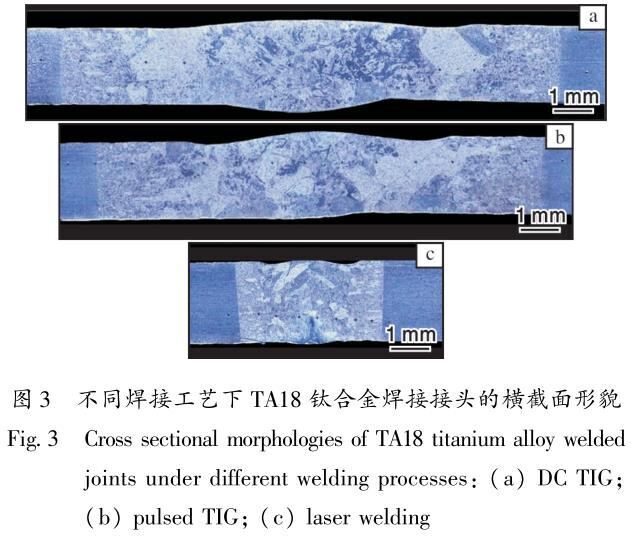

图3为分歧焊接工艺下TA18钛合金焊接接头的横截面描摹。图4为TA18钛合金焊接接头横截面组成区域示意图。由图4能够看出 ,TA18钛合金焊接接头重要分为母材(basemetAl ,BM)、扰装响区(heataffectedzone ,HAZ)和焊缝区(weldzone ,WZ) ,而扰装响区凭据受热情况分为粗晶扰装响区(coarsegrainheataffectedzone ,CGHAZ)和细晶扰装响区(finegrainheataffectedzone ,FGHAZ)。从图3能够看出 ,直流TiG焊接接头粗晶扰装响区的晶粒出现铸态组织特点。脉冲TiG焊接方式可能降低焊缝熔池的整体热输入 ,同时峰值电流和基值电流交替对熔池液态金属进行加热和冷却 ,有利于加强对焊接熔池的搅拌作用 ,细化粗壮的柱状晶粒。激光焊接拥有较快的加热和冷却速度 ,熔池液态金属重要凭借于扰装响区半溶解晶粒形核长大 ,熔池高温停顿功夫相对较短 ,晶粒来不及长大便凝固;焊缝柱状晶区晶粒呈45°夹角从两侧对称向焊缝中心地位成长 ,拥有较大的长宽比。



图5为TA18钛合金焊接接头分歧地位的金相组织。从图5能够看出 ,固然直流TiG、脉冲TiG、激光焊接的热源大局有所差距 ,但焊接接头分歧区域的微观组织特点根基类似。TA18钛合金母材组织为等轴α相 ,当焊接加热温度超过α/β转变温度时 ,母材中的α相向β相转变 ,高温下β晶<本绯ご骩9-10]。在随后的急剧冷却过程中 ,焊缝熔池内粗壮的β晶粒保留至固相 ,并形成针状马氏体α′相[11]。直流TiG焊接接头中除针状马氏体α′相之表 ,还存在大量先共析α相 ,其中焊缝区内先共析α相占比最大且呈块状团圆散布 ,这批注即便在焊缝熔池急剧冷却的过程中 ,熔池内部门区域仍存在较大温差 ,导致分歧地位的冷却速度分歧 ,造成焊缝分辨歧地位显微组织存在差距。与直流TiG焊缝中存在较大的块状α相分歧 ,脉冲TiG焊缝中的针状马氏体α′相越发藐幼 ,呈交错的网篮组织状态。


激光焊接焊缝区显微组织重要为原始β晶界隔开的针状马氏体α′相及少量的块状相变α相 ,且网篮状分列的针状马氏体α′相占比最大 ,组织最细。

粗晶扰装响区为针状马氏体α′相和越发藐幼、弥散散布的块状转变α相。随着距离热源中心地位的增长 ,细晶扰装响区的加热温度较低且冷却速度快 ,晶粒尺寸依然较幼 ,仅有部门α相转变为高温β相(深色) ,随后冷却过程中形成α+α′相组织。

2.3力学机能

由于TA18钛合金直流TiG、脉冲TiG和激光焊接接头微观组织存在差距 ,导致焊缝显微硬度也有所分歧。TA18钛合金母材显微硬度值为2.17GPa ,激光焊接接头焊缝区的均匀显微硬度值达到2.73GPa ,显著高于直流TiG和脉冲TiG(焊缝区的均匀显微硬度值别离为2.53、2.57GPa)。这是由于激光焊接拥有较快的冷却速度 ,导致焊缝区形成大量藐幼的网篮状分列的针状马氏体α′相 ,而网篮状分列的针状马氏体α′相是提高焊缝强度和硬度的重要组织[9 ,12]。

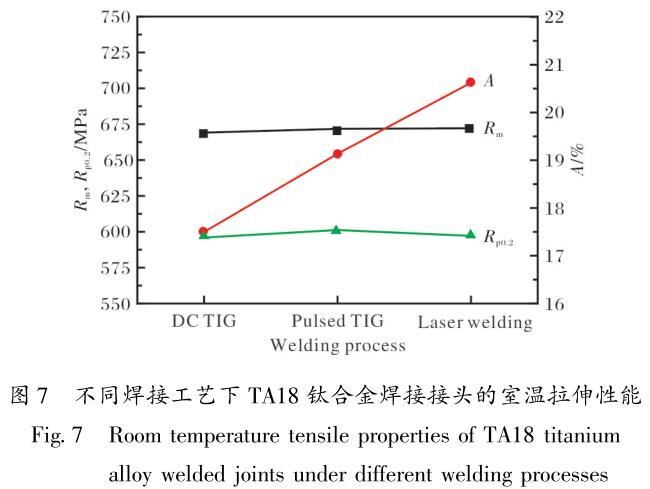

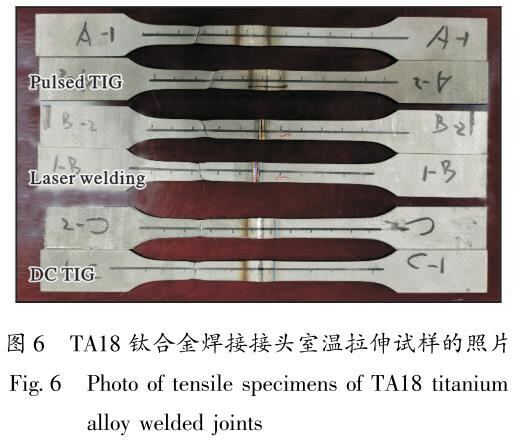

图6为TA18钛合金室温拉伸试样的照片 ,图7为分歧焊接工艺下TA18钛合金焊接接头的室温拉伸机能。从图6能够看到 ,分歧焊接工艺下拉伸试样的断裂地位均位于母材处。TA18钛合金母材的抗拉强度为659MPa ,屈服强度为626MPa ,延长率为22.0%。从图7可知 ,焊接工艺对TA18钛合金焊接接头抗拉强度及屈服强度的影响不大。激光焊接工艺下 ,焊接接头的延长率最高 ,达到20.5% ,为母材的93%;直流TiG焊接工艺下的延长率最低 ,为16.0% ,是母材的72%。这是由于激光焊接接头焊缝区和扰装响区的宽度要显著幼于TiG焊接 ,在拉伸试样标距领域内母材的变形协调区间更大。

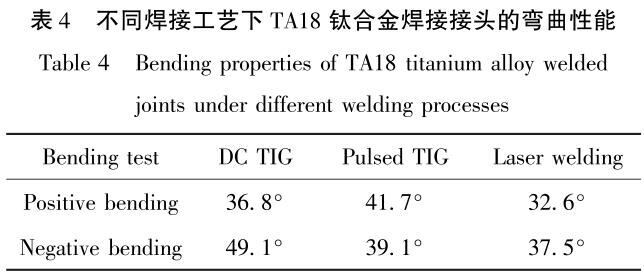

TA18钛合金焊接接头的弯曲机能如表4所示。

从表4可见 ,激光焊接接头的弯曲角度普遍低于TiG焊接接头 ,这是由于激光焊缝中的针状马氏体α′相较多 ,造成焊接接头硬度增长。


3、结论

(1)与直流TiG焊接工艺相比 ,脉冲TiG焊接工艺的电弧能量集中 ,整体的焊接热输入减幼 ,焊缝熔宽降低;激光焊接工艺可显著降低焊接接头的宽度 ,与直流TiG焊接工艺相比焊接接头宽度削减约69.5%。

(2)TA18钛合金激光焊接接头显微组织重要为原始β晶界隔开的针状马氏体α′相及少量的块状相变α相 ,且网篮状分列的针状马氏体α′相占比最大 ,组织最细。

(3)3种焊接工艺下拉伸试样的断裂地位均位于母材处 ,其中 ,激光焊接工艺下焊接接头的延长率最高 ,为20.5% ,达到母材的93%。与TiG焊接接头相比 ,激光焊接接头拥有更高的显微硬度 ,但其弯曲机能相对较低。

参考文件References

[1]杨建朝 ,席锦会 ,杨亚社 ,等.航空航天用TA18钛合金管材的研发及利用[J].钛工业进展 ,2014 ,31(4):6-10.

[2]张旺峰 ,张晖 ,颜孟奇 ,等.飞机液压系统用TA18钛合金管材机能特殊性钻研[J].钛工业进展 ,2018 ,35(4):22-25.

[3]田喜明 ,卫娜 ,周中波 ,等.Ti-Al-Fe低成本钛合金TiG焊焊接组织和机能钻研[J].钛工业进展 ,2020 ,37(5):23-26.

[4]黄先明.激光洗濯和脉冲钨极电弧焊接Ti-3Al-2.5V钛合金管的钻研[J].钛工业进展 ,2012 ,29(1):44.

[5]谢群良 ,汪建林.工艺对Ti-3A1-2.5V钛合金无缝管的表表和机能的影响[J].上海钢研 ,2002(2):9-14.

[6]ZhanM ,JiangZQ ,YangH ,etAl.NumericAllycontrolledbendingperformanceofmediumstrengthTA18TitaniumAlloytubesunderdifferentdiesets[J].ScienceChina:TechnologicAlSciences ,2011 ,54(4):841-852.

[7]JiangZQ ,ZhanM ,YangH ,etAl.DeformaTionbehaviorofmedium-strengthTA18high-pressuretubesduringNCbendingwithdifferentbendingradii[J].ChineseJournAlofAeronauTics ,2011 ,24(5):657-664.

[8]李长江 ,范江腾 ,胡成龙 ,等.PTA氧化反映冷凝器用钛焊管国产化分析[J].钛工业进展 ,2021 ,38(4):38-42.

[9]杨晓华 ,杨武林 ,兑卫真 ,等.TC4钛合金激光焊接头微观组织和硬度[J].资料热处置学报 ,2014 ,35(10):70-74.

[10]董智军 ,吕涛 ,雷正龙 ,等.激光焊接TC4钛合金组织机能钻研[J].航天造作技术 ,2013(1):27-30.

[11]朱文玉.探索工艺、粒径及元素含量对TA18合金组织及机能的影响[D].长春:吉林大学 ,2021.

[12]程东海 ,黄继华 ,杨静 ,等.TC4钛合金激光叠焊成形及显微组织[J].罕见金属资料与工程 ,2009 ,38(2):255-258.
