钛合金在航空航天领域的利用

航天工业是一个国度经济实力和科技水平的综合体现,是国度综合国力壮大的沉要标志.  高机能钛合金脊基复合伙料在航天结构资猜中的利用对于降低结构沉量和提高飞行器的结构效能、服役靠得住性及耽搁寿命拥有极其重要的作用,因而近些年国内表钛合金钻研和出产单元研发了大量高机能钛合金新资料,拥有其他金属无法比力的高比强度、高耐侵蚀性、高耐久性等特点.钛金属资料零部件,蕴含合金棒材、锻件、环材、管材、板材等在东方红卫星、长征系列火箭和系列导弹等关键结构中做出了巨大贡献.瞻望未来,航天工业对钛资料的需要将呈高速增长态势,钛脊合金凭借其怪异而优越的机能将会在航天市场大放异彩

。

1、高温钛合金

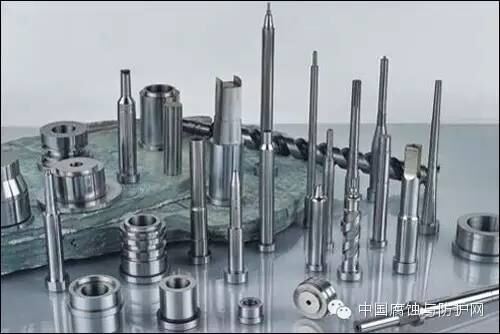

钛合金零部件

航天飞行器要求钛合金必须拥有优异的耐高温机能

。国际上第一个高温钛合金是美国研造的Ti-6Al-4V合金

。

Ti-6Al-4V合金兼具α+β两相特点,在航天领域得到宽泛利用.为最大限度阐扬Al 固溶热强化作用,钛合金中还参与了Sn、Zr、Mo 和Si 等元素,相继开发了IMI679、Ti6242 以及IMI685、Ti6242S、IMI834、Ti1100、BT36 等合金

。

目前,国际先进的高温钛合金重要有美国研发的Ti1100 合金(Ti-6Al-2.75Sn-4.0Zr-0.4Mo-0.45Si-0.07O2-0.02Fe), 其使用温度可达600℃,它具备较低的韧性和较大的委顿裂纹扩大速度;英国的I MI 83 4(Ti -5.5Al-4Sn-4Zr-0.3Mo-1Nb-0.5Si-0.06C),同时具备了优异的高温蠕变机能和委顿机能,使用温度590℃ ;俄罗斯研造的BT36(Ti-6.2Al-2Sn-3.6Zr-0.7Mo-0.15Si-5W)、BT18Y(Ti-6.5Al-2.5Sn-4Zr-0.7Mo-1Nb-0.2 5 S i)、Ti633G(Ti- 6.5A l-3 S n-3 Z r-1N b - 0.3Mo - 0.3 S i- 0.2 G d)和T i 18(T i- 6 A l-2 S n - 4 Z r 4Mo -1W-0.2Si)合金,其使用温度别离为600 ℃、550 ~ 600 ℃、550 ℃ 和550 ℃.

我国研造的高温合金重要有Ti55(Ti-5.5Al-4Sn-2Zr-1Mo-0.25Si-1Nd)、Ti6 0(Ti-5.8A l-4.8 Sn-2Zr-1Mo-0.35Si-0.85Nd)和Ti600(Ti-6Al-2.8Sn-4Zr-0.5Mo-0.4Si-1Y),其使用温度别离为550℃、600℃、600℃

。

2、低温钛合金

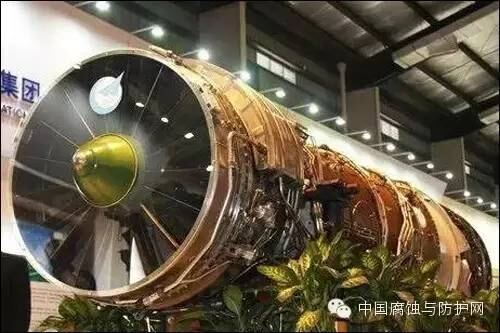

钛合金在发起机上的利用

一些钛和钛合金在低和善超低温下仍能维吃熹原有的机械机能.很多退火迪胙合金在-195.5℃温度下还拥有足够使用的延性和断裂韧性.含间隙元素出格低的Ti-5Al-2.5SnELI 的强度随温度的降低而提高,但塑性降低的不多,在低温下仍有较好的延性及韧性,可在-252.7℃温度下使用.

NINCT20 合金是我国研造的用于火箭发起机液氢管路的新型低温钛合金,该合金拥有强度适中(600 ~ 700MPa)、低温机能、焊接机能、冷成型机能及液氢相容性优异的特点,在-253℃(20K)温度下,强度可达1200MPa 以上,延长率可达10% 以上.

3、高强钛合金

钛合金在飞机上的利用

高强钛合金是指经热处置后室温强度大于1000MPa 迪胙合金.国表高强钛合金研发重要以美国和俄罗斯为主,并且产品都得到了宽泛利用.我国高强钛合金钻研则由仿造逐步转型为自主研发,如北京有色金属钻研总院钻研的TB10 合金(Ti-3Al-5Mo-5V-2Cr)典型机能为:σb=1360MPa,KIC=67MPam1/2,已用于航天结构件、飞机机身、机翼.西北有色金属钻研院创新研造的Ti-1300、Ti-5322 等  高强钛合金.Ti-1300 的抗拉强度超过1350MPa,延长率超过8%,断裂韧性超过55MPa.m1/2.Ti-5322 抗拉强度超过1300MPa,延长率超过7%.

4、高强高韧钛合金

高韧危险容限型钛合金在发起机叶片上的利用

典型的高强高韧钛合金是美国研造的Ti62222S 合金.该合金拥有优良的强度、塑性和断裂韧性匹配;委顿裂纹扩大抗力高;拥有深淬透性;高弹性模量;中温有优良的抗蠕变机能,室温断裂强度和屈服强度别离大于1300MPa和1200MPa,且其高温机能也很好.

TC21(Ti-6Al-2Sn-2Zr-2Mo-2Cr-1Nb-0.1Si) 是我国创新研造的高强高韧危险容限型钛合金.该合金拥有优良的强度、塑性、断裂韧性、裂纹扩大速度的匹配,是一种极度有利用远景的高强高韧危险容限型结构钛合金.由该合金出产的大规格棒材在保障室温高强度的前提下,断裂韧性可高达90MPa.m1/2.

BT i-65 5 4 ( T i-6Cr-5Mo-5V-4Al) 是宝钛集团研造的高强高韧钛合金,该资料的力学机能能够达到Rm=1270MPa,Rp0.2=1230MPa,KIC=77.8MPam1/2.

北京有色金属钻研院和宝钛集团共同研造的Ti-63高强高韧钛合金(Ti-Al-V-Cr-Mo-Sn-Zr-Si),其Rm=1200MPa,KIC=77MPa.m1/2.

钛脊合金在航天领域的利用当今,钛利用最活跃的领域是航天

。

1、美国

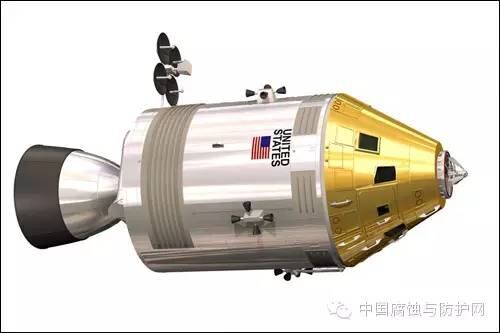

美国钛脊合金在航天工程上的利用始于1955 年,美国的火箭发起机壳体资料宽泛使用了钛合金.钛合金还宽泛用于各类结构件."阿波罗"宇宙飞船共有约50 个压力容器,其中85% 是用钛造成.大力神Ⅲ过渡级发起机,改用钛合金推动剂贮箱后沉量减轻35%."阿波罗"号宇宙飞船的托架、夹具和紧固件均用钛造成,共使用68 吨钛材.航天工程用的压力容器中也使用了大量迪胙材,使用最多的是Ti-6Al-4V、Ti-5Al-2.5Sn.导弹的弹头上也使用了钛合金.美国大多选取辐射冷却式发起机喷管,这种喷管的一部门用钛合金造作

。

美国出产的Ti3Al 基钛合金Ti-21Nb-14Al 和Ti-24Al-14Nb-3V-0.5Mo 钛合金箔材已造成导弹尾翼和点火室喷管密封片等.美国的超大声速载人飞行器的热防护系统选取了Ti1100 钛合金作为防热瓦,火箭运载器X-33 选取钛合金作为其机身背风面大面积防热系统资料.美国钛金属公司(Timet)研造的β21S(Ti-15Mo-3Al-2.7Nb-0.2Si)已被美国国度宇航局确定用于美国国度航空航天飞机的机身和机翼壁板.美国的Bodycote、ADMA等公司选取粉末冶金步骤出产各类导弹兵器用迪胙合金部件.美国的休斯公司、BAE 公司等选取超塑成形技术造作钛合金导弹表壳,推动剂贮箱等,不只减轻了沉量,并且削减用度30% ~ 40%

。

2、日本

钛合金在火箭上的利用

日本在火箭上利用钛合金的汗青可追忆到1968 年.日本第一颗试验卫星"大角"号使用了Ti-2Al-2Mn 钛合金.

其他利用的例子有机翼的前缘部位、喷嘴的夹吃祺、多级火箭的断裂接头部位等.日本研造的低温结构钛合金LT700(Ti-3Al-5Sn-1Mo-0.2Si)已用来造作液氢涡轮泵.

3、俄罗斯

钛合金在地球卫星上的利用

1957 年10 月,世界上第一颗人造地球卫星Sputnik1 在俄罗斯发射成功,开创了人类航天新纪元.俄罗斯钛在航天工程上利用的事俘好多.如"能源- 狂风雪"号、"和平-1"号、"进取"号、"金星"号、"月球"号航天器中均宽泛使用了钛脊合金资料,用OT4合金板材造作液体燃料火箭发起机的点火仓和"和平-1"号轨路站对接件,用OT4-1 合金造作发起机吊架构件、燃料箱、管接头和托架等.BT5-1 和ПT3B 合金用于造作容器- 增压系统蓄压器和低温液体贮存箱,BT5-1 合金还用于造作液氢输送泵的叶轮.此表,TH1 合金还用作天线、推杆、接触器及航天减震部件.

4、中国

钛合金发起机中国在"太空之路"上已获得了令世界瞩主张成就.从1970 年4 月24 日长征一号运载火箭将"东方红一号"卫星奉上预约的轨路以来,我国已经发射了长征系列运载火箭和神舟系列飞船,这些航天器上均使用了钛材.如我国研造的液氢环境下使用的低温TA7ELI 钛合金气瓶已用于CZ-XX 系列运载火箭;我国还用BT20 钛合金造作导弹的表壳体和燃料油箱壳体;用TC4ELI 钛合金造作运载火箭的低温液氧、液氢高压气瓶等

。

宝钛集团有限公司作为国度高新科技企业,曾先后为我国神舟1 ~ 10 号飞船提供了沉要迪胙金属资料,蕴含合金棒材、锻件、环材、管材、板材等,为神舟系列的发射成功做出了贡献,也为东方红卫星、长征系列火箭和系列导弹等提供了关键的结构资料

。

我国载人飞船各舱段的结构资料的内部结构为耐热钛合金;我国航天飞机的轨路器的支承主发起机的推力结构用钛合金造作.此表,钛合金还用于造作火箭机盘、导弹基座构件、导弹动力叶片套等

。

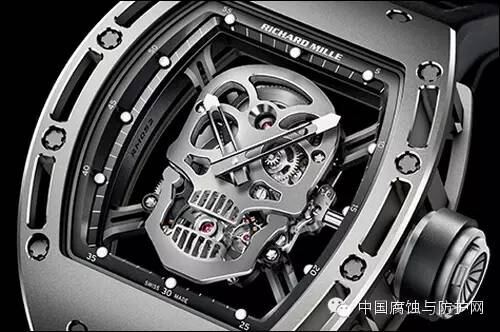

钛合金腕表

我国研造的TB2 合金(Ti-3Al-5Mo-5V-8Cr),于1984 年初次利用于卫星星箭衔接带,目前已用于各类型号卫星20 屡次;TB10 合金(Ti-3Al-5Mo-5V-2Cr)已用于航天结构件、飞机机身、机翼结构中的铸造零件;NINCT20 钛合金不仅可用于火箭发起机管路系统,并且还可宽泛用于宇航工业状态复杂的低温管路系统.此表,我国造作的航天钛腕表也引起了多人的关注.这种钛合金腕表沉量仅为94 克,且精确无比

。
