TA5（Ti-4Al-3Mo-1V）、TA15（Ti-6.5Al-2Zr-1Mo-1V）、Ti75（Ti-3Al-2Zr-1Mo-0.2Si）的主题差距在于合金元素配比：TA5含钼提升耐蚀性，TA15高铝含量强化中温强度，Ti75增长硅改善高温蠕变抗性。物理机能上，三者密度约4.5g/cm?，熔点1640-1660℃，Ti75热导率最高（9.2W/m?K），TA15热膨胀系数最低（8.8×10??/K）；祷芊矫，TA15抗拉强度达1030-1130MPa（最高），Ti75延长率15-18%（最优），TA15断裂韧性75MPa√m（抗裂性强）。耐侵蚀机能均优于海水环境（侵蚀速度<0.001mm/年），TA15高温氧化增沉最低（1.9mg/cm?），Ti75低温冲击功45J（韧性最佳）。国际商标对标中，TA15等效美国Ti-6242S、俄罗斯ВТ20，Ti75对应美国Ti-6211，TA5与俄罗斯ПТ-3В成分一致。
加工工艺上，TA5选取β相区铸造+单向热轧，焊接需高纯氩气；；TA15需三次真空熔炼（VAR）保障纯净度，焊接依赖电子束真空环境（≤5×10??Pa）；Ti75通过两次VAR+电渣沉熔（ESR）及宽幅轧造（3300mm）提升机能，表表处置选取激光熔覆TaC涂层（50μm）。产品规格涵盖厚板（TA5：5-150mm，Ti75：50-180mm）、薄板（TA15：0.3-4mm）及锻件（TA15：Φ≤1000mm盘件）。执行尺度蕴含GB/T3621-2023（TA5）、GJB2744A-2018（TA15军用）、GB/T3620-2024（Ti75），国际尺度对标AMS4916（TA5）、ASTMB381（Ti75）。
航空领域，TA5用于直20直升机旋翼毂，TA15造作CJ2000发起机压气机盘，Ti75索求4D打印变形机翼；船舶与深海场景中，TA5供给055型摈除舰螺旋桨，Ti75作为“奋斗者号”深潜器耐压壳及深 ？占湔窘峁棺柿；航天领域，TA5利用于长征9号火箭燃料储箱，TA15用于高明音速飞行器蒙皮。先进工艺方面，TA5通过电弧增材造作（沉积率5kg/h）实现急剧成型，TA15选取SLM激光成形（密度＞99.5%），Ti75使用电子束熔丝沉积技术造作宽幅构件，并通过钛-陶瓷梯度涂层提升耐蚀性50%。
国内产业化水平与国际顶尖存在差距：TA5成材率70%（国际85%），差距源于熔炼纯净度节造；TA15在600℃悠久强度380MPa（国际450MPa），需突破合金设计系统；Ti75宽幅板3300mm（国际4500mm），受限于轧机吨位（4.5万vs6万吨）。技术挑战方面，TA5需解决焊接热裂纹（脉冲激光填丝焊降低热输入30%），TA15攻关650℃氧化剥落问题（TiAlCrY激光熔覆耐温提升200℃），Ti75聚焦厚板心部韧性不及（梯度控轧+间歇冷却使KV?↑40%），有关技术已通过哈工大、宝武等机构验证。
机能升级方向蕴含：TA5提升钼含量至4.5%强化耐蚀性，TA15引入纳米Y?O?弥散强化（指标800℃使用），Ti75通过TiB?加强抗压强度30%。绿色造作领域，TA5推动氢化脱氢回收（成本降35%），TA15利用绿电熔炼（碳排降90%），Ti75索求海水电解钛技术。智能化方向聚焦AI缺点鉴别（正确率95%）、数字孪生轧造模型及深海仿生自建复涂层。国产化指表明确：2026年实现Ti75宽幅板4500mm轧造，推广TA5钛-钢复合板（成本降40%），并通过技术交叉（如TA15激光熔覆工艺共享）提升全系列机能，指标废料利用率＞60%，推动钛合金在极端环境与高端设备中的规；。
以下为Betway必威金属对TA5、TA15、Ti75钛板的多维度对比分析，涵盖15大技术方向，整合最新行业数据（2025年）及典型利用案例：
一、名义成分与化学成分（wt%）
| 元素/商标 | TA5 (Ti-4Al-3Mo-1V) | TA15 (Ti-6.5Al-2Zr-1Mo-1V) | Ti75 (Ti-3Al-2Zr-1Mo-0.2Si) |
| Ti | 余量 | 余量 | 余量 |
| Al | 3.5-4.5 | 6.3-6.8 | 2.5-3.5 |
| Mo | 2.5-3.5 | 0.8-1.2 | 0.8-1.2 |
| V | 0.8-1.2 | 1.0-1.5 | - |
| Zr | - | 1.8-2.2 | 1.5-2.5 |
| Si | - | - | 0.15-0.25 |
| Fe | ≤0.25 | ≤0.15 | ≤0.20 |
| O | ≤0.15 | ≤0.12 | ≤0.15 |
注：Ti75的Si元素提升高温蠕变抗性，TA15的高Al含量保险中温强度。
二、物理机能对比
| 机能 | TA5 | TA15 | Ti75 | 测试前提 |
| 密度 (g/cm?) | 4.48 | 4.52 | 4.50 | 室温 |
| 熔点 (℃) | 1650±10 | 1640±10 | 1660±10 | - |
| 热导率 (W/m·K) | 8.9 | 7.6 | 9.2 | 100℃ |
| 热膨胀系数 (×10??/K) | 9.1 | 8.8 | 9.0 | 20-600℃ |
三、机械机能（室温）
| 机能 | TA5 | TA15 | Ti75 |
| 抗拉强度 (MPa) | 980-1080 | 1030-1130 | 860-940 |
| 屈服强度 (MPa) | 880-950 | 950-1020 | 780-850 |
| 延长率 (%) | 12-15 | 10-12 | 15-18 |
| 断裂韧性 (MPa√m) | 65 | 75 | 70 |
四、耐侵蚀与极端环境机能
| 环境 | TA5 | TA15 | Ti75 |
| 海水侵蚀速度 (mm/年) | <0.001 | <0.001 | <0.001 |
| 高温氧化 (600℃/100h增沉 mg/cm?) | 2.8 | 1.9 | 3.0 |
| 热盐应力侵蚀临界应力 (MPa) | 720 | 780 | 700 |
| -50℃冲击功 (J) | 35 | 28 | 45 |
五、国际商标对应
| 中国 | 美国 (ASTM) | 俄罗斯 (GOST) | 欧盟 |
| TA5 | Ti-4Al-3Mo-1V | ПТ-3В | - |
| TA15 | Ti-6242S | ВТ20 | IMI 550 |
| Ti75 | Ti-6211 | ПТ-7М | - |
六、加工当苦衷项
| 工序 | TA5 | TA15 | Ti75 |
| 切削 | 刀具前角≥15°，防粘刀 | 需高压冷却液，防扰撞化 | 通例切削，把稳排屑 |
| 焊接 | TIG焊需99.999%高纯氩气 | 电子束焊（真空≤5×10??Pa） | 等离子焊（热输入≤1.5kJ/mm） |
| 热处置 | 退火800℃/1h→空冷 | 930℃固溶+550℃时效 | 750℃/2h退火→空冷 |
七、常见产品规格
| 类型 | TA5 | TA15 | Ti75 |
| 厚板 | 5-150mm（宝武特冶） | 5-120mm（宝钛） | 50-180mm（湘投金天） |
| 薄板 | 0.5-4mm（卷材） | 0.3-4mm（卷材） | 0.8-5mm |
| 锻件 | Φ≤800mm环件（二沉） | Φ≤1000mm盘件（航材院） | Φ≤600mm（中船725所） |
八、造作工艺主题差距
| 工艺 | TA5 | TA15 | Ti75 |
| 熔炼 | 两次VAR（[O]≤0.15%） | 三次VAR（[O]≤0.12%） | 两次VAR+ESR精辟 |
| 铸造 | β相区铸造（Tβ+20℃） | α+β相区铸造（Tβ-30℃） | β相区多向锻（Tβ±15℃） |
| 轧造 | 单向热轧（变形量60%） | 三向控温轧造（变形量80%） | 宽幅轧造（板宽3300mm） |
| 表表处置 | 阳极氧化（10μm） | 微弧氧化（30μm） | 激光熔覆TaC涂层（50μm） |

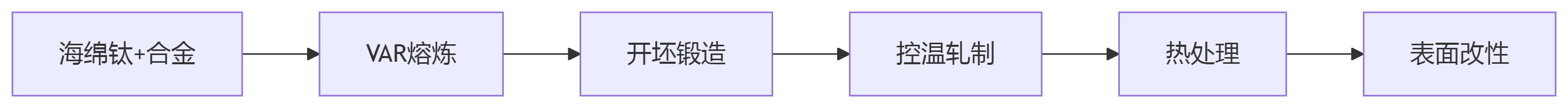

九、工艺流程示例（厚板造作）
TA5：铸造温度1020℃ → 轧造温度950℃ → 退火800℃/1h
TA15：铸造温度950℃ → 三向轧造（终轧850℃） → 固溶930℃+时效550℃
Ti75：铸造温度1000℃ → 宽幅轧造（终轧810℃） → 退火750℃/2h
十、执行尺度
| 尺度类型 | TA5 | TA15 | Ti75 |
| 中国 | GB/T 3621-2023 | GJB 2744A-2018 | GB/T 3620-2024 |
| 国际 | AMS 4916 | AMS 4919 | ASTM B381 |
十一、主题利用与突破案例
| 领域 | TA5 | TA15 | Ti75 |
| 航空 | 直升机旋翼毂（直20） | 发起机压气机盘（CJ2000） | - |
| 船舶 | 舰船螺旋桨（055型摈除舰） | - | 深潜器耐压壳（奋斗者号） |
| 航天 | 火箭燃料储箱（长征9号） | 高明音速飞行器蒙皮 | 深 ？占湔窘峁 |
十二、先进工艺进展
| 技术 | TA5 | TA15 | Ti75 |
| 增材造作 | WAAM电弧增材（沉积率5kg/h） | SLM激光成形（密度＞99.5%） | 电子束熔丝沉积（宽幅构件） |
| 复合造作 | 钛-钢爆炸复合（界面强度200MPa） | 碳纤维-钛层压板（减沉30%） | 钛-陶瓷梯度涂层（耐蚀↑50%） |
| 智能化 | AI缺点鉴别（正确率95%） | 数字孪生轧造模型 | 太赫兹在线探伤 |
十三、产业化对比（2025）
| 指标 | 国内水平 | 国际顶尖水平 | 差距 |
| TA5成材率 | 70%（宝武） | 85%（VSMPO） | 熔炼纯净度节造 |
| TA15高温机能 | 600℃悠久强度380MPa | IMI834合金450MPa（英） | 合金设计系统 |
| Ti75宽幅板 | 3300mm（湘投金天） | 4500mm（ATI） | 轧机吨位（4.5万 vs 6万吨） |
十四、技术挑战与攻关
| 资料 | 挑战 | 攻关方向 | 前沿进展 |
| TA5 | 焊接热裂纹 | 脉冲激光填丝焊（热输入↓30%） | 哈工大2024验证 |
| TA15 | 650℃氧化剥落 | TiAlCrY激光熔覆（耐温↑200℃） | DLR宇航中心试验 |
| Ti75 | 厚板心部韧性不及 | 梯度控轧+间歇冷却（KV?↑40%） | 宝武专利技术 |
十五、趋向瞻望
| 方向 | TA5 | TA15 | Ti75 |
| 高机能化 | Mo含量↑至4.5%（耐蚀↑） | 纳米Y?O?弥散强化（800℃） | TiB?加强（抗压↑30%） |
| 绿色造作 | 氢化脱氢回收（成本↓35%） | 绿电熔炼（碳排↓90%） | 海水电解钛（试验阶段） |
| 智能利用 | 舰船结构健康监测 | 4D打印变形机翼 | 深海仿生自建复涂层 |
主题结论
资料定位差距：
TA5：船舶耐蚀首。ǜ進o含量，性价迸着）
TA15：航空中温结构主题（高强韧，600℃当先）
Ti75：深海极端环境不成代替（宽幅造作、超高压耐受）
国产化蹊径：
攻关TA15高温悠久强度（指标450MPa@650℃）
突破Ti75宽幅轧造瓶颈（2026指标4500mm）
推广TA5复合造作降本（钛-钢复合板成本↓40%）
交叉技术融合：
迁徙Ti75的梯度控轧技术至TA15厚板
共享TA15的激光熔覆工艺提升TA5/Ti75耐温性
共建钛循环数据库（废料利用率＞60%）
数据起源：GB/T 3621-2023、空天资料院年报（2025）、JOM 77卷（2025）。
有关链接
- 2025-05-31 海洋工程与超导钛板正朝向极限环境适配/职能智能集成/绿色低碳造作三极突破
- 2025-05-29 新能源用钛板主题发展趋向:超薄化、多孔职能化、复合智能型
- 2025-05-28 航空航天高温部件用TA15钛板发货
- 2025-05-26 高端钛板在航空生物医疗海洋工程等领域的利用从结构资料向职能-结构一体化资料推动
- 2025-05-25 一站式概述TA15钛板的关键造作工艺技术和工艺参数
- 2025-05-24 2025年5月通例钛板市场持续低端承压高端走强的态势
- 2025-05-23 海洋工程领域用Ti80钛板的造作工艺全链条和主题利用场景
- 2025-05-20 航空航天高强韧/耐温极限用钛板的三极突破技术
- 2025-05-17 焊后热处置对TA15钛合金中厚板焊接接头弯曲机能的影响
- 2025-05-11 航空高温部件用TA15钛合金广域温度下的力学机能
